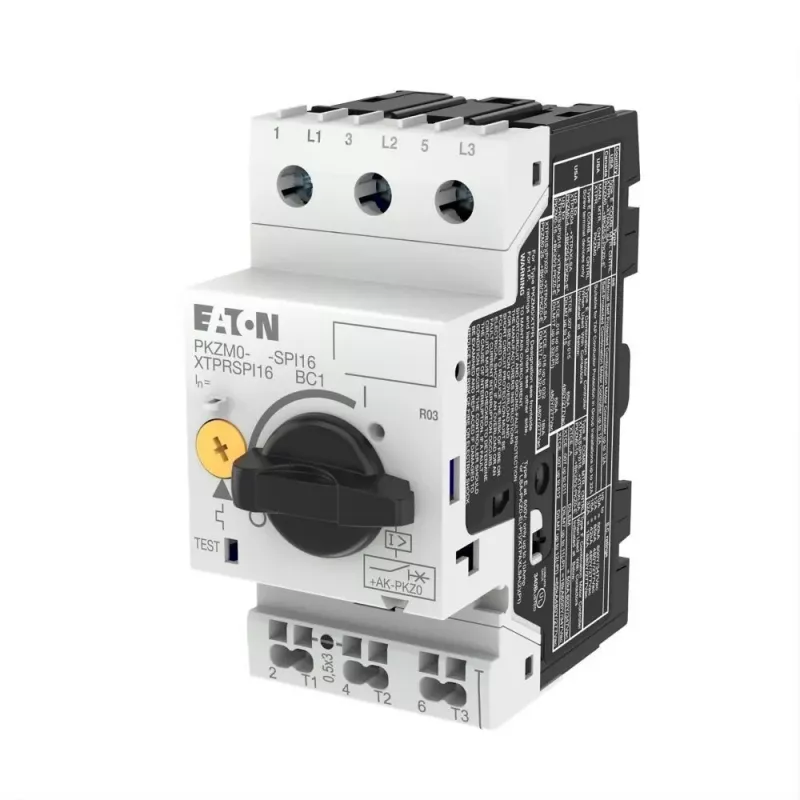

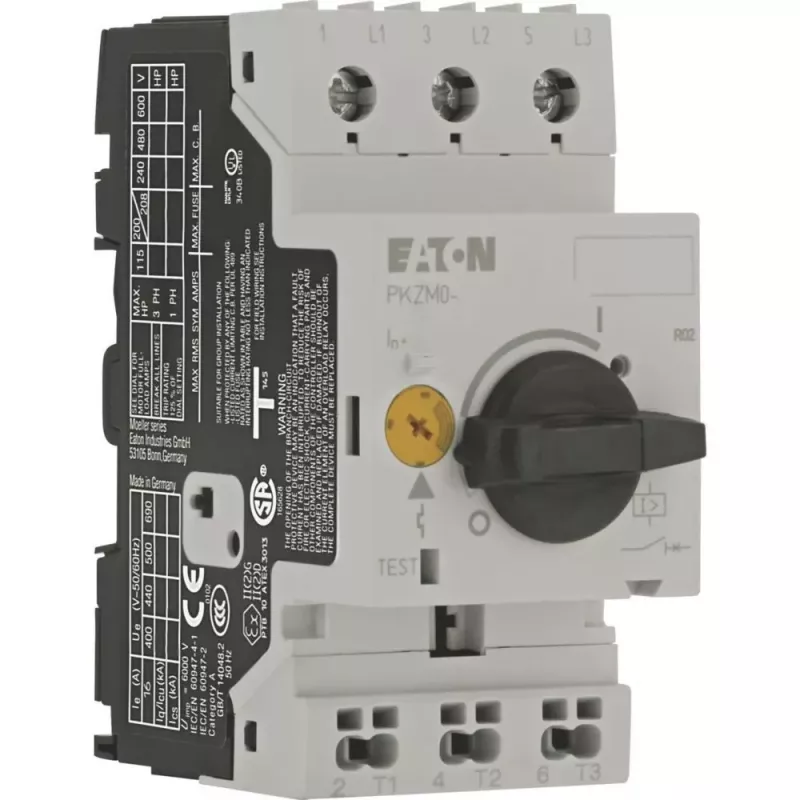

Eaton PKZM0-4-SPI16 variklio apsaugos automatinis jungiklis, 3 polių, 10-16 A, 690 V AC 199184

Kai trijų fazių variklis dirba be apsaugos, bet koks perkrovimas ar trumpasis jungimas gali akimirksniu jį sugadinti. Eaton PKZM0-4-SPI16 yra variklio apsaugos automatinis jungiklis, suprojektuotas užtikrinti patikimą apsaugą pramoninėse valdymo spintose. Jis sujungia šiluminį perkrovos atleidiklį, reguliuojamą nuo 10 A iki 16 A, su fiksuotu magnetiniu trumpojo jungimo atleidikliu, todėl apsaugo variklio maitinimo grandinę nuo abiejų tipų gedimų.

Kodėl verta rinktis

Šis įrenginys pasižymi kompaktišku 45 mm pločiu, todėl lengvai telpa net ankštose skirstymo spintose. Tvirtinimas ant DIN bėgelio arba varžtais leidžia lanksčiai montuoti. Sukamasis reguliatorius leidžia tiksliai nustatyti perkrovos atleidiklio srovę pagal konkretaus variklio parametrus. Aukštas trumpojo jungimo pertraukimo pajėgumas (50 kA esant 400 V AC) užtikrina patikimą apsaugą net ir didelės galios sistemose. Įrenginys atitinka IEC/EN 60947-4-1 standartą ir yra atsparus fazių gedimams.

Techninės specifikacijos

• Vardinė darbinė srovė: 16 A
• Perkrovos atleidiklio reguliavimo diapazonas: 10–16 A
• Polių skaičius: 3
• Vardinė darbinė įtampa: iki 690 V AC
• Trumpojo jungimo pertraukimo pajėgumas esant 400 V AC: 50 kA
• Trumpojo jungimo atleidiklio tipas: magnetinis, fiksuotas maždaug 14 × Ie
• Jungties tipas: varžtiniai gnybtai
• Montavimas: DIN bėgelis arba varžtinis tvirtinimas
• Apsaugos laipsnis: IP20 (gnybtai), IP00 (priekis)
• Aplinkos darbinė temperatūra: nuo -25 iki +55 °C

Kam tinka

Idealiai tinka pramoninių mašinų trijų fazių variklių apsaugai, variklių maitinimo grandinėms valdymo spintose ir skirstomuosiuose skyduose, taip pat ten, kur reikalinga reguliuojama perkrovos apsauga iki 16 A. Tiks tiek mašinų gamintojams, tiek pramonės įmonių elektrikams, prižiūrintiems esamas sistemas.

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad variklio vardinė srovė neviršija 16 A, ir nustatykite perkrovos atleidiklį pagal variklio duomenų lentelę. Reguliariai tikrinkite jungiklio būseną ir laiku keiskite susidėvėjusius kontaktus. Norėdami išplėsti funkcionalumą, naudokite PKZM0 serijos pagalbinius kontaktus.
