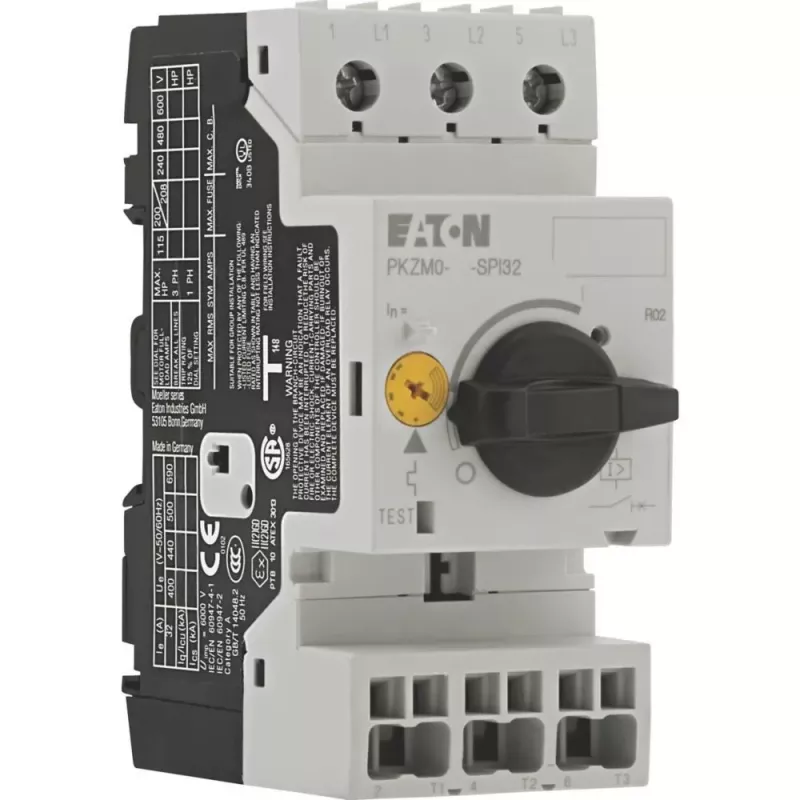

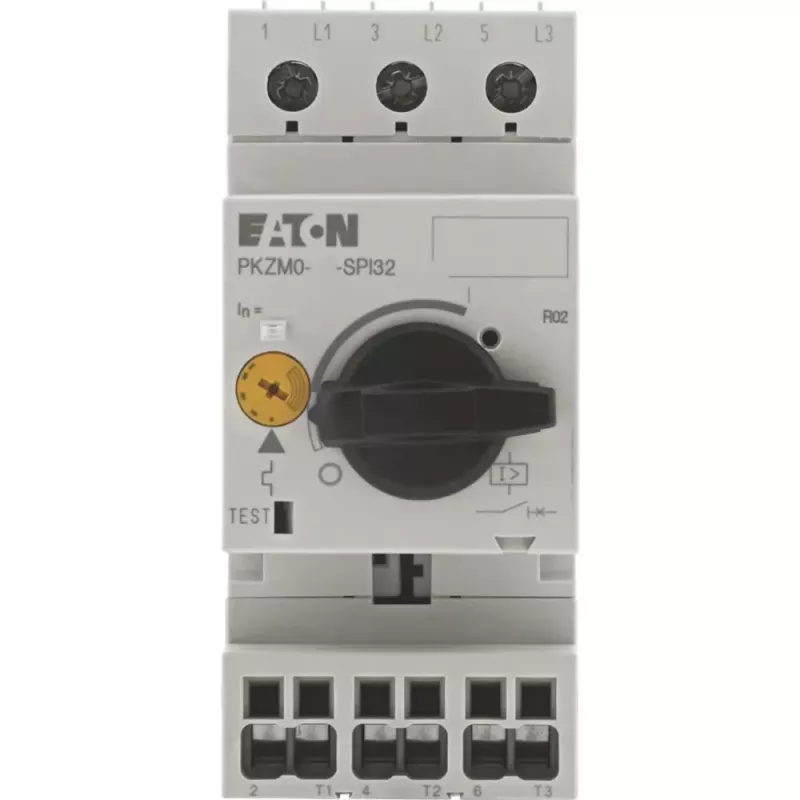

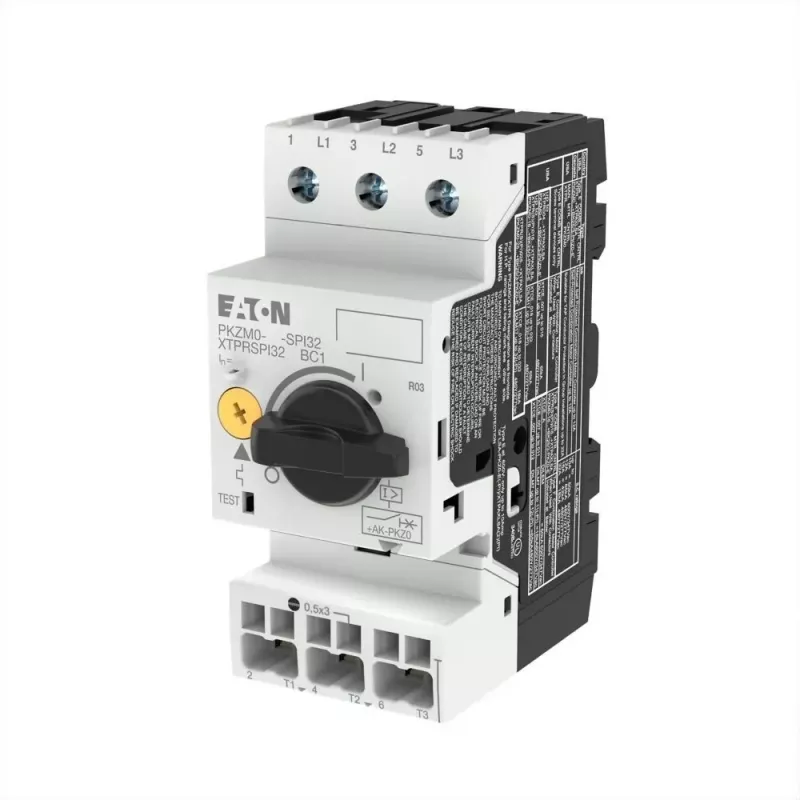

EATON PKZM0-20-SPI32 variklio apsauginis automatinis jungiklis, 20 A, 9 kW, 3 polių 199201

Fiksuotas trumpojo jungimo atleidimas, suveikiantis esant 14 kartų vardinei srovei, užtikrina patikimą variklių iki 9 kW (esant 400 V) apsaugą. EATON PKZM0-20-SPI32 – tai 3 polių variklio apsauginis automatinis jungiklis, sujungiantis šiluminį ir magnetinį atleidimą kompaktiškame DIN bėgeliui tvirtinamame korpuse.

Privalumai

• Vardinė darbinė srovė: 20 A, reguliuojama nuo 16 A iki 20 A
• Didelė pertraukimo galia: 50 kA esant 400 V AC
• Platus įtampos diapazonas: iki 690 V AC
• Šiluminis-magnetinis atleidimas apsaugo nuo perkrovos ir trumpojo jungimo
• Sraigtiniai gnybtai patikimam pagrindinės grandinės prijungimui

Kasdienis naudojimas

Nustatykite perkrovos atleidimą pagal variklio vardinę srovę, ir jungiklis apsaugos tiek nuo laipsniško perkaitimo, tiek nuo staigių trumpųjų jungimų. Fiksuotas magnetinis atleidimas užtikrina greitą reakciją į dideles gedimo sroves, mažina prastovas ir įrangos pažeidimus.

Techninės specifikacijos

• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 20 A
• Perkrovos atleidimo nustatymo diapazonas: 16–20 A
• Vardinė darbinė galia esant 400 V: 9 kW
• Vardinė darbinė galia esant 230 V: 4 kW
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Trumpojo jungimo pertraukimo galia esant 400 V: 50 kA
• Trumpojo jungimo pertraukimo galia esant 690 V: 3 kA
• Trumpojo jungimo atleidimas: fiksuotas, 14 × Ie
• Prijungimo tipas: sraigtiniai gnybtai
• Tvirtinimo būdas: DIN bėgelis / varžtinis tvirtinimas
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: nuo –25 iki +55 °C

Kam tinka

Šis įrenginys skirtas pramoniniams valdymo skydams, mašinų gamybai ir techninės priežiūros specialistams, kuriems reikia patikimos variklių apsaugos. Tinka tiek naujiems projektams, tiek esamų sistemų atnaujinimui.

Kaip naudoti

Sumontuokite ant DIN bėgelio arba pritvirtinkite varžtais. Nustatykite perkrovos atleidimo srovę pagal variklio vardinę srovę (16–20 A diapazone). Prijunkite maitinimo grandinę prie sraigtinių gnybtų. Įsitikinkite, kad aplinkos temperatūra neviršija leistinų ribų.

Patarimas: prieš įjungdami patikrinkite, ar nustatyta srovė atitinka variklio vardinę srovę – tai užtikrins ilgalaikę ir saugią veikimą.
