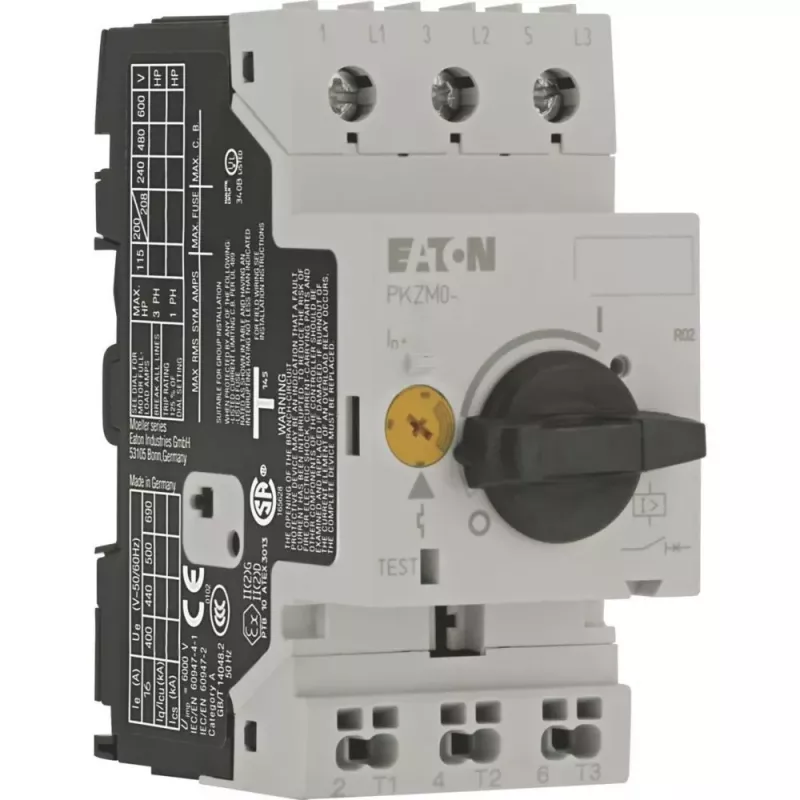

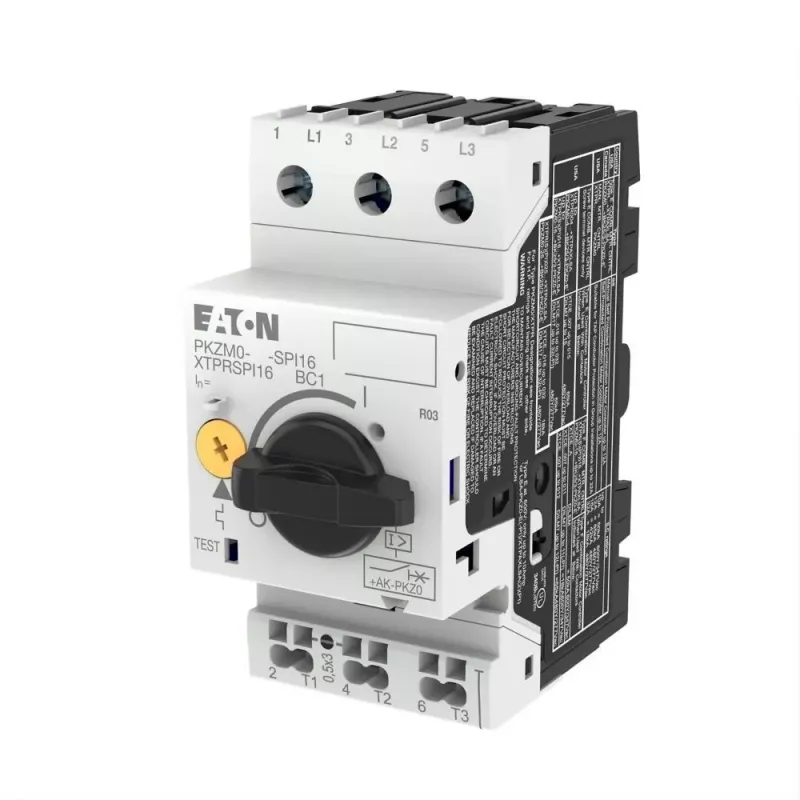

Eaton PKZM0-2,5-SPI16 variklio apsaugos automatinis jungiklis, 3 polių, 2,5 A, 690 V AC 199183

150 kA trumpojo jungimo pertraukimo geba esant 400 V AC – tai vienas aukščiausių rodiklių PKZM0 serijoje, užtikrinantis patikimą apsaugą net ir didelės galios variklių grandinėse.

Kodėl verta rinktis

Eaton PKZM0-2,5-SPI16 – tai 3 polių variklio apsaugos automatinis jungiklis su termomagnetiniu atleidikliu, skirtas tiksliai apsaugoti variklius, kurių vardinė srovė siekia 2,5 A. Reguliuojamas perkrovos atleidiklio nustatymas nuo 1,6 iki 2,5 A leidžia pritaikyti apsaugą prie konkrečių variklio parametrų, o 690 V AC vardinė darbinė įtampa praplečia taikymo sritį. Kompaktiškas PKZM0 korpusas montuojamas ant DIN bėgelio arba tvirtinamas varžtais, o gnybtai su varžtais užtikrina patikimą laidų sujungimą. 6 kV impulsinė atsparumo įtampa ir IP20 apsaugos laipsnis – tinkamas sprendimas pramoniniams valdymo skydams.

Privalumai profesionalams

• Didelė trumpojo jungimo pertraukimo geba – 150 kA esant 400 V AC
• Reguliuojamas perkrovos atleidiklis tiksliai variklio apsaugai
• Kompaktiškas 3 polių dizainas taupo vietą skydelyje
• Termomagnetinis atleidiklis apsaugo tiek nuo perkrovos, tiek nuo trumpojo jungimo
• Montavimas ant DIN bėgelio (35 mm) arba varžtais – lankstus sprendimas

Techninė specifikacija

• Vardinė darbinė srovė (Ie): 2,5 A
• Perkrovos atleidiklio nustatymo diapazonas (Ir): 1,6–2,5 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė trumpojo jungimo pertraukimo geba (Icu) esant 400 V: 150 kA
• Polių skaičius: 3
• Atleidiklio tipas: termomagnetinis
• Montavimo tipas: DIN bėgelis (35 mm), tvirtinimas varžtais
• Prijungimas: gnybtai su varžtais
• Apsaugos laipsnis: IP20
• Trumpojo jungimo (magnetinio) atleidiklio nustatymas: apie 32,5 A (13 × Ie max)
• Standartai: IEC/EN 60947-4-1
• Aplinkos darbinė temperatūra: nuo -25 iki +55 °C
• Elektrinis ilgaamžiškumas: 100 000 operacijų
• Mechaninis ilgaamžiškumas: 100 000 operacijų
• Korpuso dydis: PKZM0

Kam tinka

Šis automatinis jungiklis skirtas pramonės inžinieriams, elektros skydu projektotojams ir techninės priežiūros specialistams, kuriems reikia patikimo variklių apsaugos sprendimo. Jis puikiai tinka mažos ir vidutinės galios varikliams, siurbliams, ventiliatoriams ir konvejerių sistemoms, kuriose svarbus ilgaamžiškumas ir atsparumas trumpojo jungimo srovėms.

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad perkrovos atleidiklio nustatymas atitinka variklio vardinę srovę – tai prailgins variklio ir paties jungiklio tarnavimo laiką. Reguliariai tikrinkite gnybtų priveržimą ir, jei įmanoma, naudokite papildomus pagalbinius kontaktus, kad galėtumėte stebėti grandinės būseną. Laikykitės gamintojo nurodytų aplinkos temperatūros ribų, nes nuo to priklauso terminio atleidiklio tikslumas.
