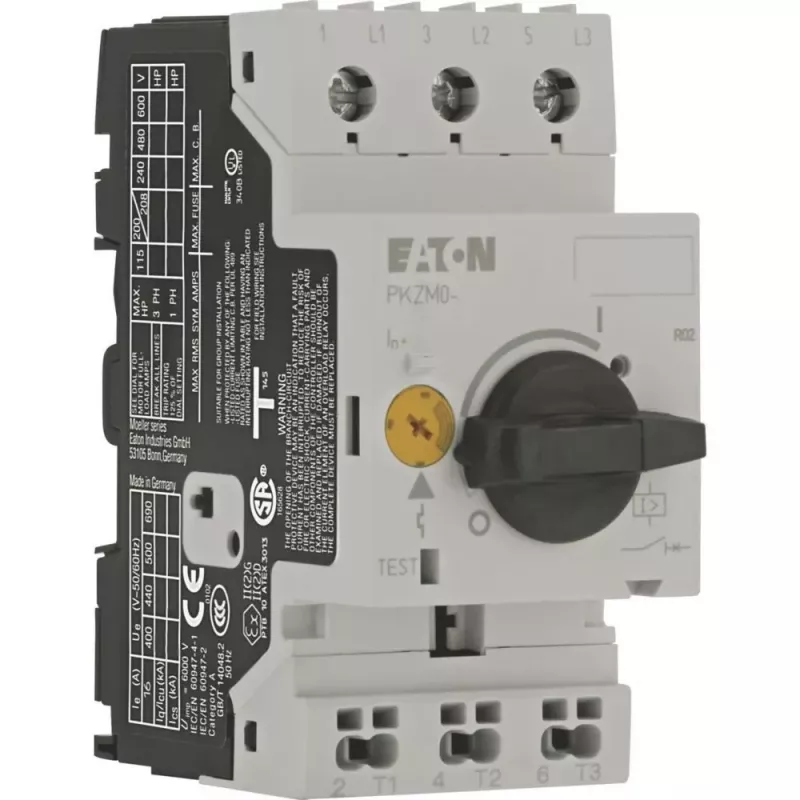

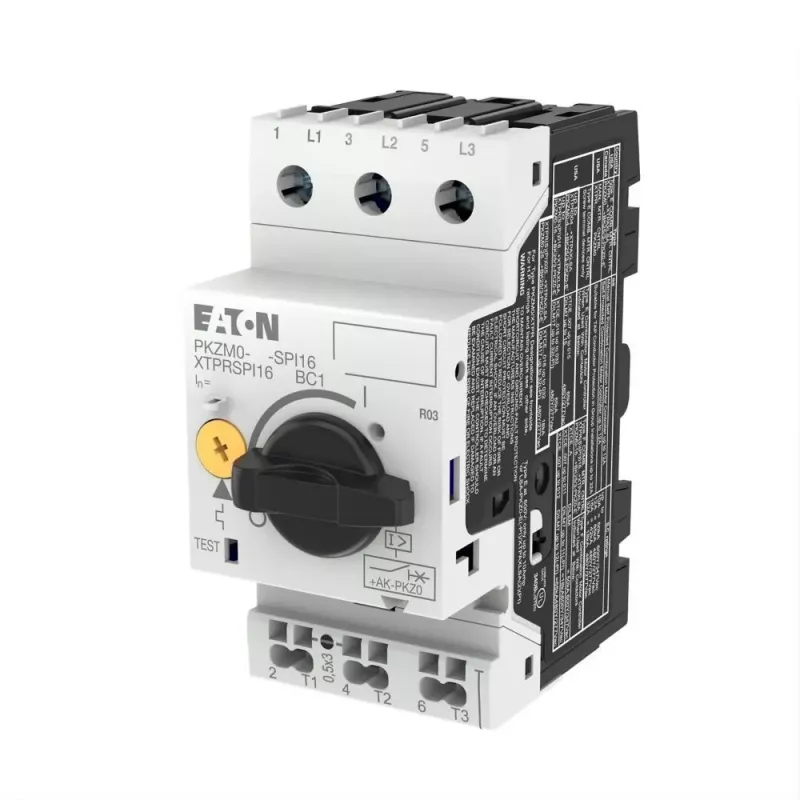

Eaton PKZM0-16-SPI1 variklio apsaugos automatinis jungiklis 10-16 A 3 polių 199188

Kai elektros variklio grandinėje reikia patikimos apsaugos iki 7,5 kW esant 400 V, Eaton PKZM0-16-SPI1 užtikrina 100 kA trumpojo jungimo pertraukimo galią ir tikslų terminį perkrovos reguliavimą. Šis 3 polių variklio apsaugos automatinis jungiklis sujungia šiluminę ir magnetinę apsaugą viename kompaktiškame DIN bėgiui tvirtinamame korpuse.

Privalumai profesionalams

• Didelė 100 kA pertraukimo galia esant 400/415 V – tinka reiklioms pramoninėms instaliacijoms.
• Reguliuojamas šiluminis perkrovos atleidimas nuo 10 A iki 16 A – tiksliai pritaikoma prie variklio vardinės srovės.
• Fiksuotas magnetinis trumpojo jungimo atleidimas ties 224 A – greitas atsakas į gedimus.
• Kompaktiškas 3 polių dizainas, montuojamas ant DIN bėgio (IEC/EN 60715) arba tvirtinamas varžtais.

Techninė specifikacija

• Vardinė darbinė įtampa: 690 V AC
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Dažnis: 50/60 Hz
• Apsaugos laipsnis: IP20 (gnybtai)
• Prijungimas: varžtiniai gnybtai
• Standartai: IEC/EN 60947-4-1, VDE 0660
• Aplinkos darbinė temperatūra: nuo -25 iki +55 °C

Kam skirta

Skirta pramonės automatizavimo specialistams, elektros skydų projektuotojams ir techninės priežiūros inžinieriams, kuriems reikia patikimos variklių apsaugos. Tinka įrenginiams, kuriuose naudojami iki 7,5 kW galios varikliai, veikiantys 400 V tinkle.

Naudojimas

Sumontuokite ant DIN bėgio arba pritvirtinkite varžtais. Reguliavimo rankenėle nustatykite reikiamą vardinę srovę nuo 10 A iki 16 A pagal variklio duomenis. Prijunkite maitinimo ir variklio laidus prie varžtinių gnybtų. Įrenginys automatiškai apsaugos variklį nuo perkrovos ir trumpojo jungimo.

Patarimas: prieš montuodami patikrinkite, ar nustatyta srovė atitinka variklio vardinę srovę – tai užtikrins ilgalaikį ir saugų darbą. Esant didelei trumpojo jungimo galiai, įsitikinkite, kad skydo parametrai atitinka 100 kA pertraukimo galią.
