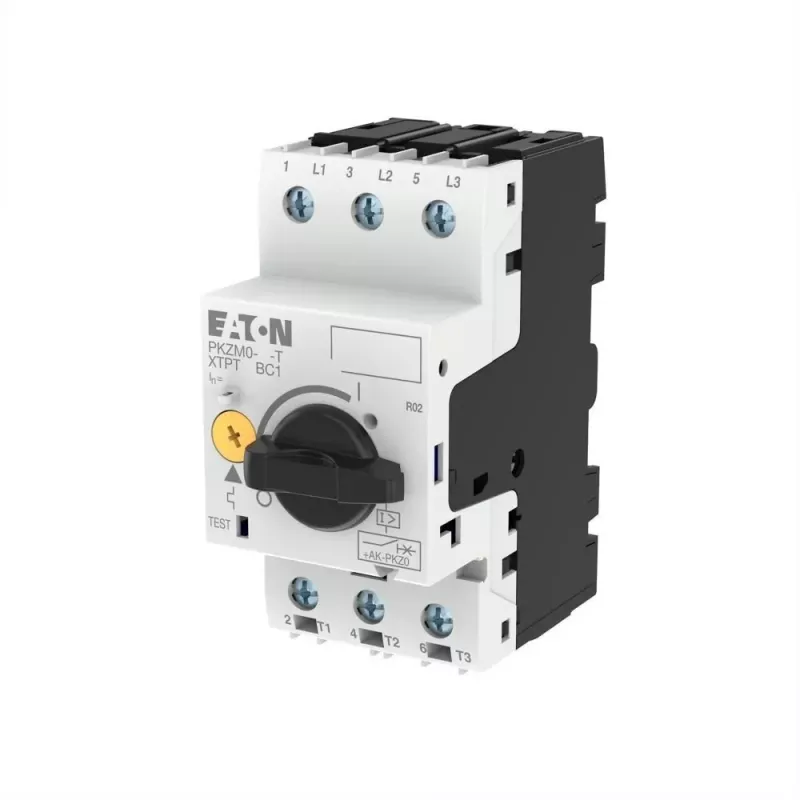

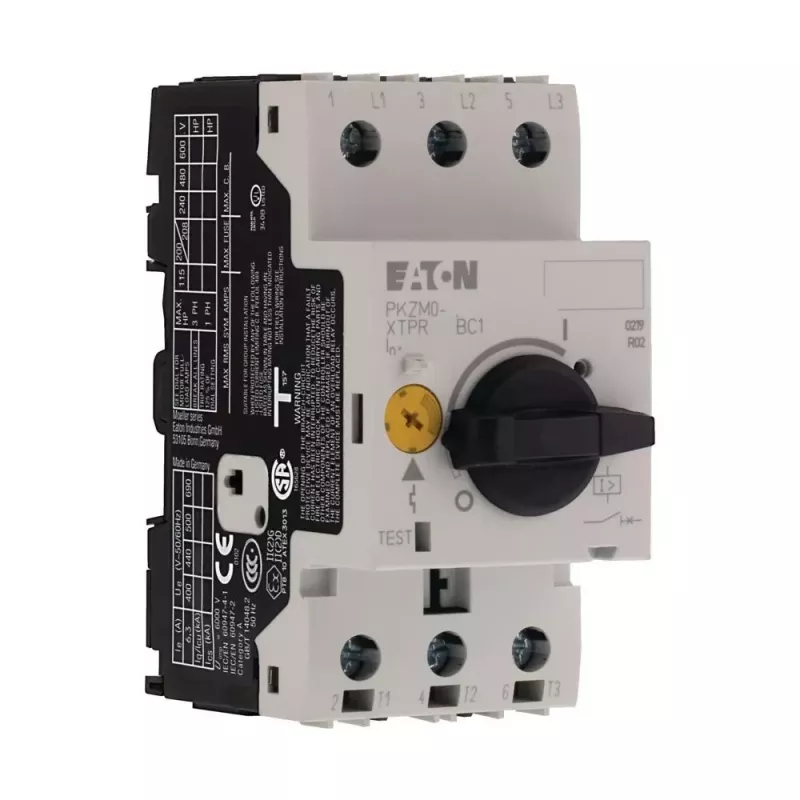

Eaton PKZM0-1.6-T transformatorių apsaugos grandinės pertraukiklis, 3 polių, 1,0-1,6 A, sukimosi rankena 088912

Pramoninių valdymo spintų projektuotojams ir techninės priežiūros inžinieriams, kuriems reikia patikimos trijų fazių transformatorių apsaugos su rankiniu valdymu. Eaton PKZM0-1.6-T užtikrina tiek šiluminę perkrovos, tiek magnetinę trumpojo jungimo apsaugą, o reguliuojamas suveikimo diapazonas leidžia tiksliai pritaikyti įrenginį prie konkretaus transformatoriaus.

Kodėl verta rinktis

Sukimosi rankena leidžia aiškiai įjungti ir išjungti grandinę bei matyti būseną. Varžtiniai gnybtai užtikrina patikimą laidų prijungimą, o montavimas ant DIN bėgelio supaprastina įrengimą valdymo spintose. Trijų polių konstrukcija užtikrina visišką trijų fazių transformatoriaus grandinės atskyrimą ir apsaugą.

Kam tinka

• Valdymo transformatorių apsaugai pramoninėse mašinose
• Trijų fazių transformatorių grandinėms, kurioms reikalinga šiluminė ir magnetinė apsauga
• Įrenginiams ant DIN bėgelio, kai reikalingas rankinis valdymas

Pagrindinės specifikacijos

• Polių skaičius: 3
• Nominali darbinė srovė: 1,6 A
• Perkrovos atjungiklio nustatymo diapazonas: 1,0 – 1,6 A
• Nominali darbinė įtampa: 690 V AC
• Nominali impulsinė atsparumo įtampa: 6 kV
• Nominali trumpojo jungimo pertraukimo galia esant 400 V: 50 kA
• Magnetinio trumpojo jungimo atjungiklio lygis: apie 20 × Ie
• Valdymo tipas: sukimosi rankena
• Montavimo tipas: DIN bėgelis (skardinio profilio bėgelis)
• Prijungimo tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: -25 iki +55 °C
• Perkrovos atjungiklio tipas: šiluminis
• Trumpojo jungimo atjungiklio tipas: magnetinis
• Atitinka standartus: IEC/EN 60947-4-1, VDE 0660 102 dalis
• Serija: PKZM0

Naudojimo patarimai

Idealiai tinka transformatorių apsaugai pramoninėse valdymo spintose, kai reikalingas rankinis valdymas ir patikimas šiluminis-magnetinis suveikimas. Patikrinkite transformatoriaus įjungimo srovę, kad magnetinio atjungiklio nustatymas neiššauktų klaidingų suveikimų.
