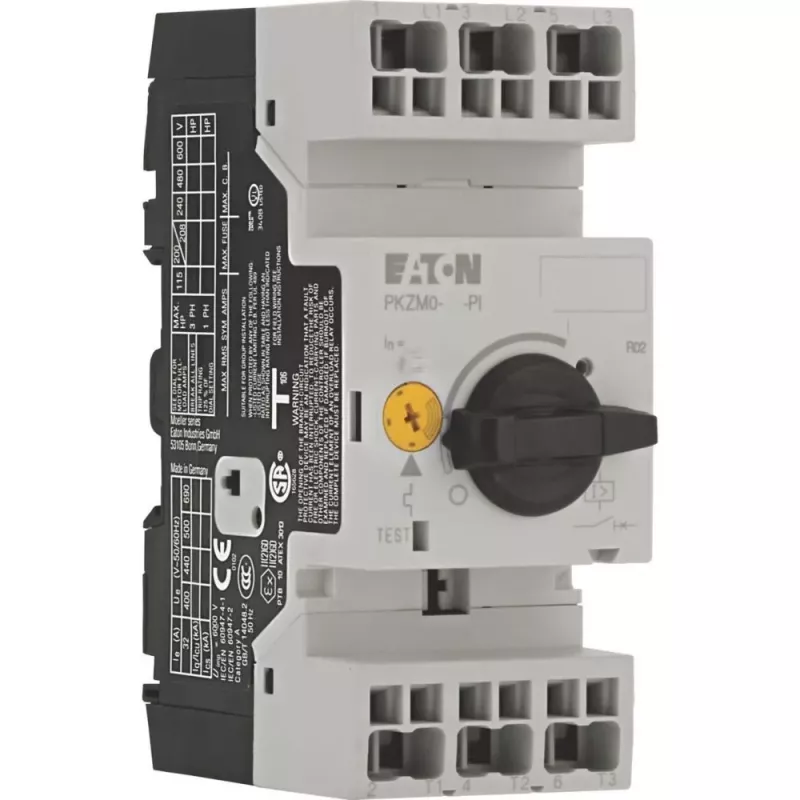

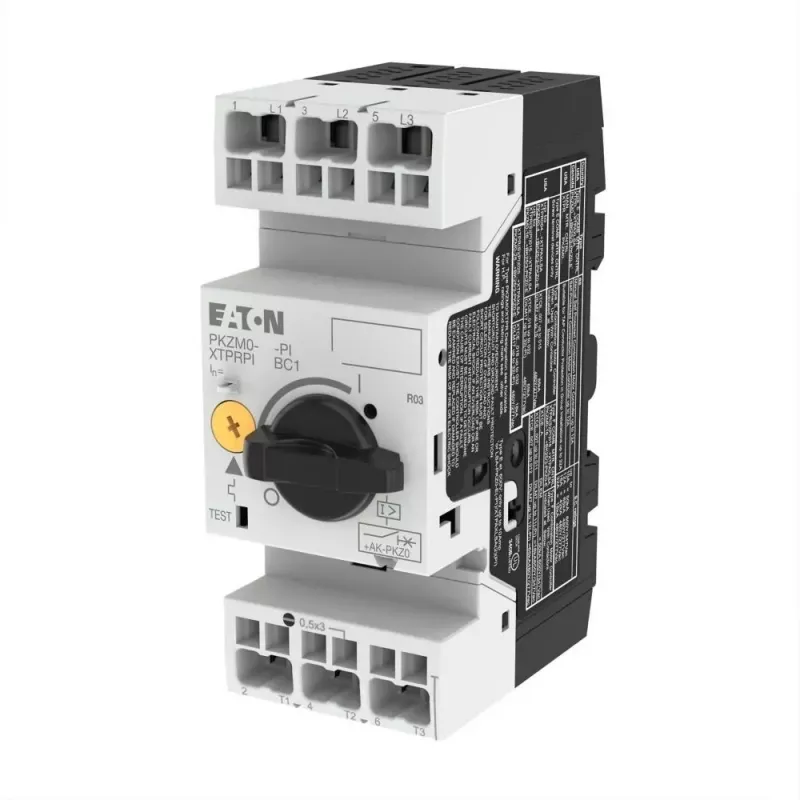

Eaton PKZM0-0.4-PI variklio apsaugos automatinis jungiklis, 0,25-0,4 A, 3 polių, 690 V AC 199150

Kai reikia apsaugoti mažos galios variklius nuo perkrovos ir trumpojo jungimo, Eaton PKZM0-0.4-PI užtikrina patikimą veikimą net ir sudėtingomis sąlygomis. Šis automatinis jungiklis su termomagnetiniu atleidikliu yra skirtas trijų fazių varikliams iki 0,09 kW esant 400 V įtampai, o reguliuojamas perkrovos nustatymas nuo 0,25 iki 0,4 A leidžia tiksliai pritaikyti apsaugą prie konkretaus variklio.

Privalumai

• Didelė trumpojo jungimo pertraukimo galia – 150 kA esant 400 V, todėl tinka naudoti pramoninėse sistemose, kur būtinas patikimas apsaugos veikimas.
• Reguliuojamas šiluminis atleidiklis leidžia tiksliai nustatyti perkrovos srovę pagal variklio vardinius duomenis.
• Kompaktiškas korpusas ir tvirtinimas ant DIN bėgelio arba varžtais palengvina montavimą skydeliuose.
• Pasukamas rankenėlės valdymas užtikrina patogų ir aiškų jungiklio valdymą.
• Atsparumas aplinkos temperatūrai nuo -25 iki +55 °C leidžia naudoti įvairiose pramoninėse aplinkose.

Kam skirta

• Trijų fazių variklių iki 0,09 kW (esant 400 V) apsaugai
• Pramoniniams valdymo skydams, kur reikalingas patikimas trumpojo jungimo nutraukimas
• Įrenginiams, montuojamiems ant DIN bėgelio arba tvirtinamiems varžtais
• Naudotojams, ieškantiems ilgaamžio ir patikimo apsaugos sprendimo

Pagrindinės specifikacijos

• Vardinė darbinė srovė: 0,4 A
• Perkrovos atleidiklio nustatymo diapazonas: 0,25–0,4 A
• Vardinė darbinė įtampa: 690 V AC
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Trumpojo jungimo pertraukimo galia esant 400 V: 150 kA
• Polių skaičius: 3
• Valdymo tipas: pasukama rankenėlė
• Montavimas: DIN bėgelis / varžtai
• Apsaugos laipsnis: IP20
• Prijungimas: varžtiniai gnybtai
• Trumpojo jungimo atleidiklis: fiksuotas magnetinis, apie 14 × Ie
• Gnybtų talpa (vientisai/susukti laidai): 1 × (1–6 mm²) / 2 × (1–2,5 mm²)

Kaip naudoti

Sumontuokite jungiklį ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite maitinimo ir variklio laidus prie varžtinių gnybtų pagal schemą. Pasukama rankenėle nustatykite reikiamą perkrovos srovę pagal variklio vardinę srovę. Įprastai ši vertė nustatoma ties 0,4 A arba šiek tiek mažesnė, atsižvelgiant į variklio apkrovą. Įsitikinkite, kad prijungimo momentas atitinka gamintojo rekomendacijas.

Rekomendacijos

Rinkitės šį automatinį jungiklį, kai reikalinga tiksli variklio apsauga kompaktiškuose valdymo skydeliuose ir patikimas trumpojo jungimo nutraukimas. Reguliariai tikrinkite jungiklio veikimą ir laikykitės vietinių elektros saugos taisyklių.
