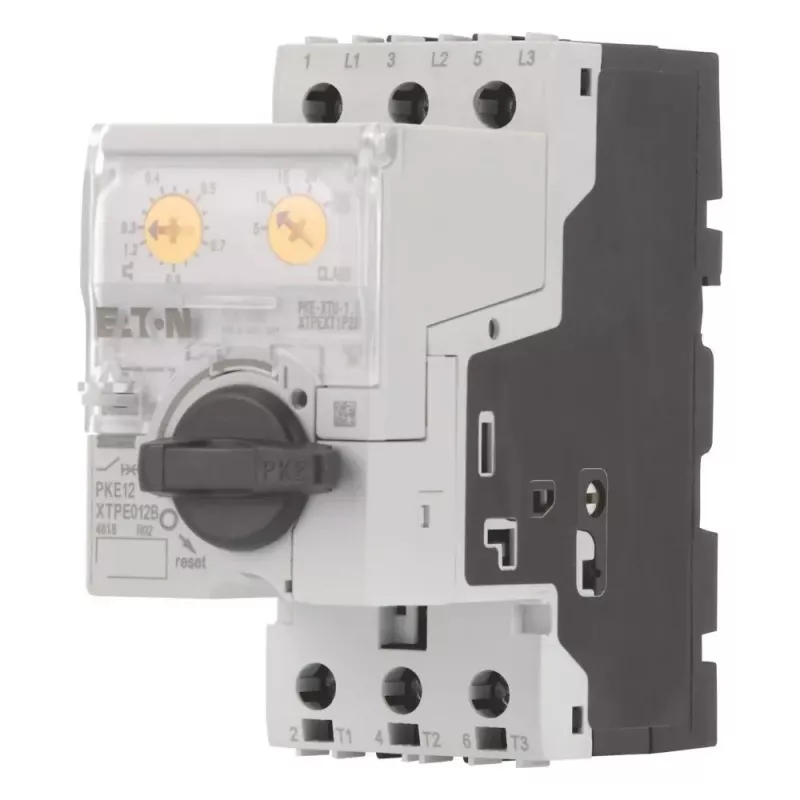

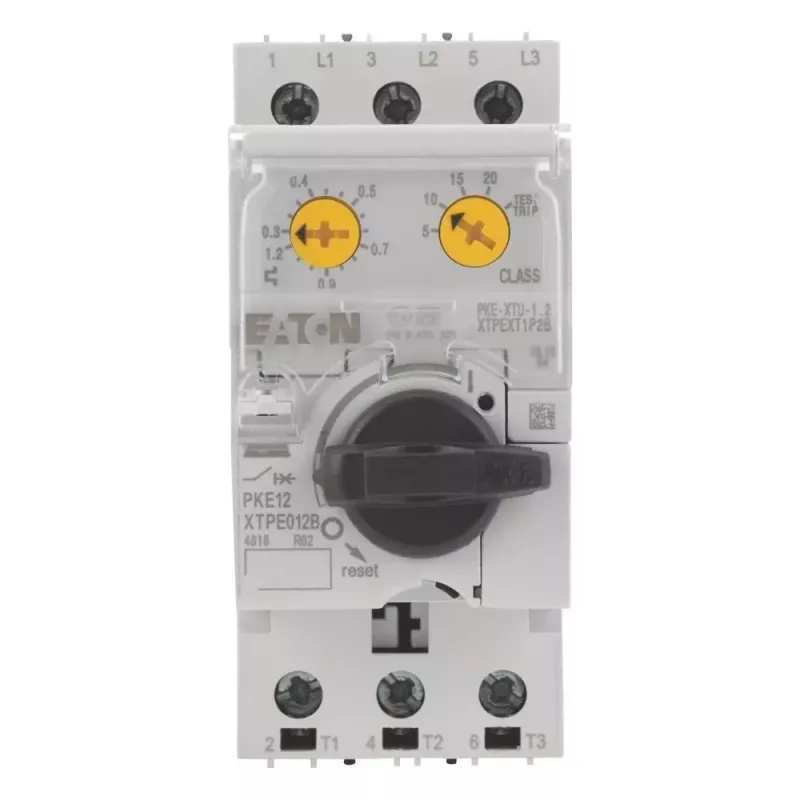

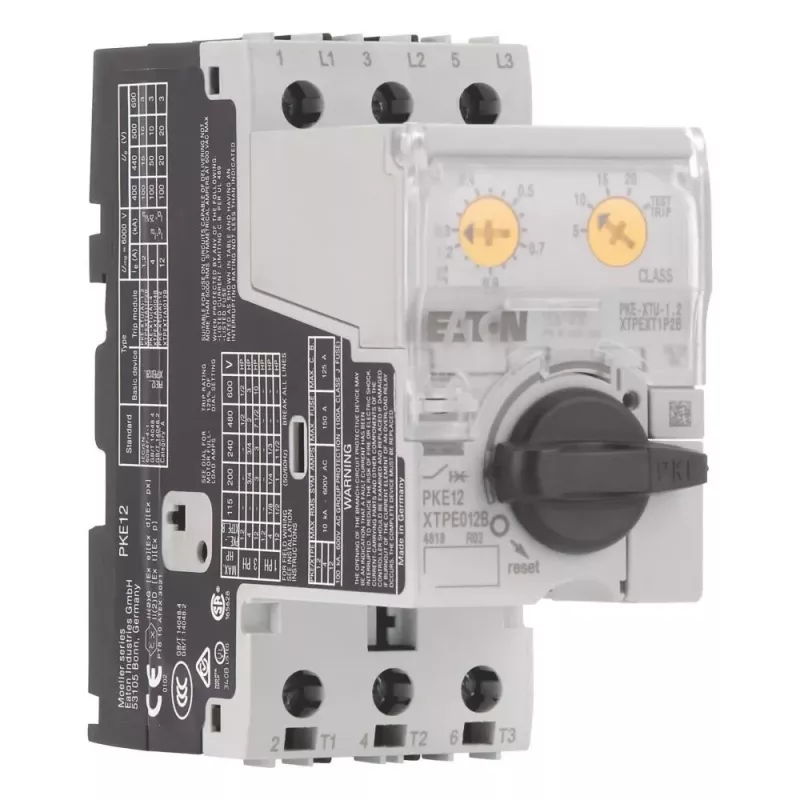

Eaton PKE12/XTU-1.2 3 polių variklio apsaugos automatinis jungiklis, 0,3-1,2 A, 690V, 50kA 121731

Užtikrinkite nepertraukiamą gamybos procesą su Eaton PKE12/XTU-1.2 – 3 polių variklio apsaugos automatiniu jungikliu, pasižyminčiu 50 kA trumpojo jungimo pertraukimo galia esant 400 V. Šis įrenginys skirtas apsaugoti variklius nuo perkrovos, trumpojo jungimo ir fazių gedimų, užtikrinant ilgalaikį patikimumą net ir sudėtingomis eksploatavimo sąlygomis.

Kodėl verta rinktis

• Didelė pertraukimo galia: 50 kA esant 400 V AC – apsaugo nuo didelių trumpojo jungimo srovių.
• Reguliuojama perkrovos apsauga: elektroninis šiluminis atleidiklis su nustatymo diapazonu nuo 0,3 iki 1,2 A.
• Tikslus ir patikimas veikimas: elektroninis suveikimo blokas užtikrina stabilumą.
• Kompaktiška konstrukcija: montuojamas ant 35 mm DIN bėgelio arba varžtais.
• Papildomi pagalbiniai kontaktai: galimybė prijungti signalizacijos modulius.

Techninė specifikacija

• Polių skaičius: 3
• Perkrovos atleidiklio nustatymo diapazonas: 0,3–1,2 A
• Nominali darbinė srovė (Ie): 1,2 A
• Nominali darbinė įtampa (Ue): iki 690 V AC
• Nominali trumpojo jungimo pertraukimo galia (Icu) esant 400 V: 50 kA
• Šiluminio perkrovos atleidiklio tipas: elektroninis, reguliuojamas
• Trumpojo jungimo atleidiklio tipas: magnetinis, fiksuotas
• Suveikimo klasė: CLASS 10E
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali izoliacijos įtampa (Ui): 690 V
• Montavimo tipas: DIN bėgelis (35 mm) / varžtinis montavimas
• Prijungimo tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: nuo -25 iki +55 °C
• Standartai: IEC/EN 60947-4-1, VDE 0660
• Pagalbiniai kontaktai: pasirenkami (papildomi moduliai)
• Valdymo tipas: sukamasis rankenėlė
• Variklio apsaugos funkcijos: perkrova, trumpasis jungimas, fazių gedimas

Kam tinka

Šis automatinis jungiklis idealiai tinka pramonės įmonėms, kuriose naudojami elektros varikliai, pvz., konvejeriai, siurbliai, ventiliatoriai, kompresoriai. Jis užtikrina patikimą apsaugą tiek esant ilgalaikėms perkrovoms, tiek trumpalaikiams trumpiesiems jungimams. Dėl reguliuojamo diapazono jis lengvai pritaikomas įvairiems varikliams su skirtingomis nominaliomis srovėmis.

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad maitinimas išjungtas. Nustatykite perkrovos atleidiklio srovę pagal variklio vardinę srovę, atsižvelgdami į aplinkos temperatūrą. Periodiškai tikrinkite jungiklio veikimą ir užtikrinkite, kad gnybtai būtų tvirtai priveržti. Esant reikalui, prijunkite pagalbinius kontaktus, kad galėtumėte stebėti įrenginio būseną.
