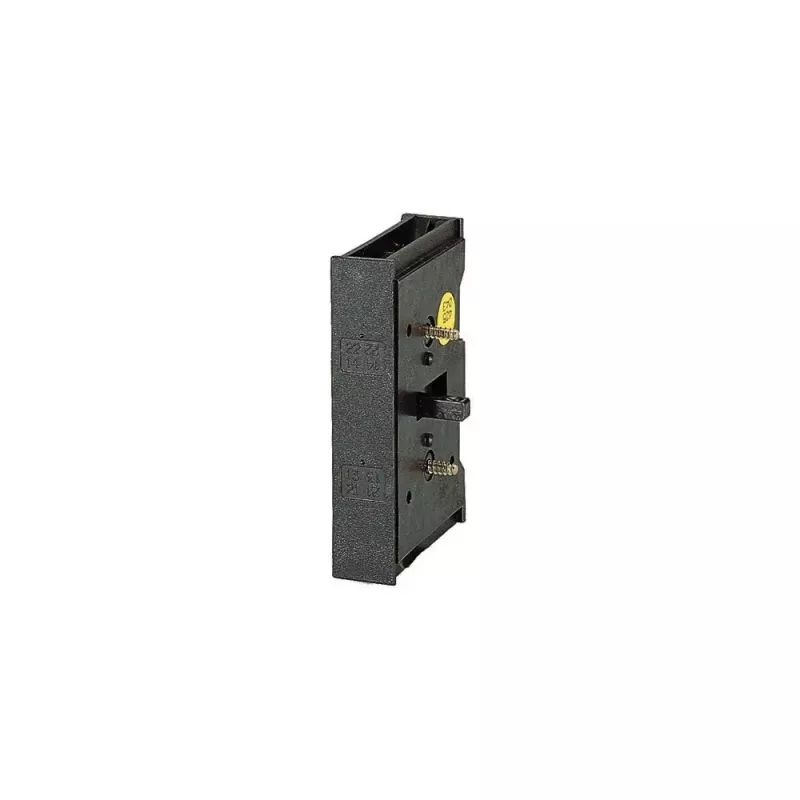

Eaton P3 serijos perjungiamas nulinio laidininko modulis N-P3Z (064805)

Kai trijų fazių sistemoje reikia atskirai perjungti nulinį laidininką, Eaton N-P3Z modulis užtikrina saugumą ir atitiktį reikalavimams. Šis priedas tiesiogiai integruojamas su Eaton P3 serijos pagrindiniais jungikliais ir apkrovos atjungikliais, suteikdamas atskirą vienpolį nulinį kelią, kurį galima atidaryti ar uždaryti nepriklausomai nuo pagrindinių kontaktų.

Privalumai

N-P3Z modulis supaprastina reikalavimų, keliamų perjungiamam nuliniam laidininkui trifazėse sistemose, vykdymą. Kompaktiškas 1 modulio plotis (apie 17,5 mm) taupo vietą DIN bėgelyje, o pilkos/juodos termoplastinės korpusas atsparus smūgiams ir temperatūrų svyravimams nuo -25°C iki +50°C. Naudojant tą pačią varžtinių gnybtų technologiją kaip ir P3 pagrindinis jungiklis, užtikrinamas nuoseklus sukimo momento nustatymas ir sumažinamos montavimo klaidos. Nepriklausomas perjungimas leidžia techninės priežiūros personalui atskirti nulį bandymams ar saugai, neturint įtakos faziniams laidininkams, taip padidinant eksploatacinį lankstumą ir darbuotojų apsaugą.

Tinka

• Pramoniniams valdymo skydams su Eaton P3 pagrindiniais jungikliais iki 320A
• Galios paskirstymo skydams, kuriems reikalinga nulinio laidininko izoliacija pagal IEC/EN 60947
• Mašinų saugos grandinėms, kuriose nulinis laidininkas turi būti perjungiamas atskirai
• Modernizavimo projektams, kuriems reikia kompaktiško nulinio perjungimo sprendimo
• Elektros instaliacijoms atšiauriose aplinkose (temperatūrų diapazonas -25°C iki +50°C)

Pagrindinės specifikacijos

• Gaminio tipas: Perjungiamas nulinio laidininko modulis
• Suderinamumas: Eaton P3 serijos pagrindiniai jungikliai ir apkrovos atjungikliai
• Polių skaičius: 1 polius (tik nulinis)
• Nominali darbinė srovė: Atitinka susijusį P3 jungiklį (iki 320A)
• Nominali darbinė įtampa: Atitinka susijusį P3 jungiklį
• Montavimas: Šoninis, užsegamas
• Prijungimas: Varžtiniai gnybtai, talpa iki 50 mm²
• Apsaugos laipsnis (gnybtai): IP20
• Standartas: IEC/EN 60947
• Modulio plotis: 1 modulis (apie 17,5 mm)
• Spalva: Pilka/Juoda
• Korpuso medžiaga: Aukštos kokybės termoplastikas
• Darbinė temperatūra: -25°C iki +50°C
• Taikymas: Pramoninis valdymas, galios paskirstymas, mašinų sauga

Rekomendacijos

Norint užtikrinti optimalų veikimą, N-P3Z naudokite su atitinkamo dydžio Eaton P3 pagrindiniu jungikliu. Patikrinkite gnybtų sukimo momentą pagal jungiklio montavimo vadovą ir įsitikinkite, kad modulis tvirtai užsegamas ant prietaiso šono. Naudokite tik nurodytame temperatūrų diapazone ir užtikrinkite tinkamą korpuso apsaugą, kad gnybtuose išliktų IP20. Šis modulis būtinas sistemose, kuriose nulinio perjungimas yra privalomas saugai ar normatyvų laikymuisi.
