Eaton P3-63/M4/SVB pagrindinis jungiklis, 3 polių, 63A, 690V AC, paviršinio montavimo, 172784

Raudona rankena ir geltona priekinė plokštė – tai ne tik ryškūs akcentai, bet ir aiškus signalas, kad Eaton P3-63/M4/SVB yra skirtas greitam bei saugiam elektros atjungimui pramoniniuose skydeliuose. Šis 3 polių pagrindinis jungiklis, skirtas 63 A esant 400 V AC, užtikrina patikimą izoliaciją net ir reikalaujančiose darbo aplinkose.

Kam skirtas

Skydelių konstruktoriams ir techninės priežiūros inžinieriams, kuriems reikia užrakinamo, paviršinio montavimo pagrindinio jungiklio su didele pertraukimo galia. Tinka variklių valdymo centrams, HVAC įrangai ir pramoninėms mašinoms, veikiančioms iki 690 V AC.

Pagrindinės savybės

• 3 polių pagrindinis jungiklis, vardinė darbinė srovė 63 A (AC-21A, 400 V)
• Vardinė darbinė įtampa iki 690 V AC, impulsinė atsparumo įtampa 6 kV
• Užrakinamas 0 padėtyje iki 3 spynų – saugiam techniniam aptarnavimui
• Priekinė apsauga IP65, gnybtai IP20 – atsparus atšiaurioms sąlygoms
• Paviršinis montavimas, varžtiniai gnybtai, raudona rankena ir geltona priekinė plokštė

Specifikacijos

• Perjungimo funkcija: pagrindinis jungiklis
• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 63 A (AC-21A, 400 V)
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė trumpalaikė atsparumo srovė (Icw): 1,2 kA (1 s)
• Vardinė galia esant AC-23A, 400 V: 30 kW
• Vardinė galia esant AC-3, 400 V: 22 kW

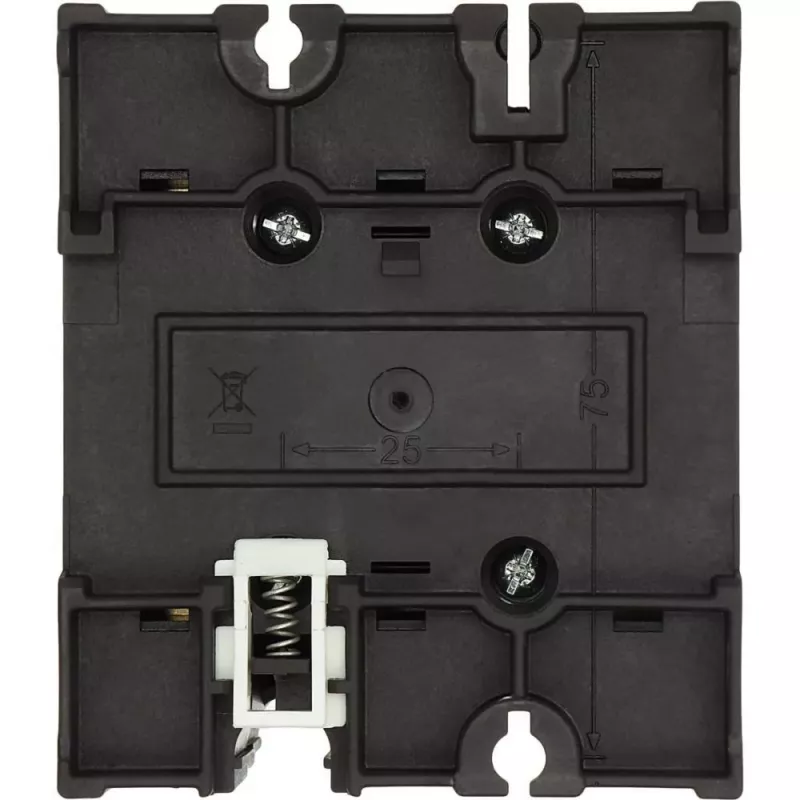

• Montavimo tipas: paviršinis
• Apsaugos laipsnis: IP65 (priekis), IP20 (gnybtai)
• Pagalbinių kontaktų skaičius: 0 NO, 0 NC
• Perjungimo kampas: 90°
• Padėčių skaičius: 2 (ON/OFF)
• Užrakinamumas: užrakinamas 0 padėtyje (iki 3 spynų)
• Prijungimo tipas: varžtiniai gnybtai
• Rankenos spalva: raudona
• Priekinės plokštės spalva: geltona
• Standartai: IEC/EN 60947, VDE 0660
• Aplinkos darbinė temperatūra: nuo -25 iki +50 °C

Kaip naudoti

Sumontuokite jungiklį ant skydelio paviršiaus, prijunkite maitinimo kabelius prie varžtinių gnybtų. Prieš atlikdami bet kokius techninės priežiūros darbus, įsitikinkite, kad jungiklis nustatytas į 0 padėtį ir užrakintas.

Patarimas: prieš pradėdami darbus su prijungta įranga, visada patikrinkite, ar jungiklis yra 0 padėtyje ir užrakintas. Tai užtikrins ne tik Jūsų, bet ir kolegų saugumą.
