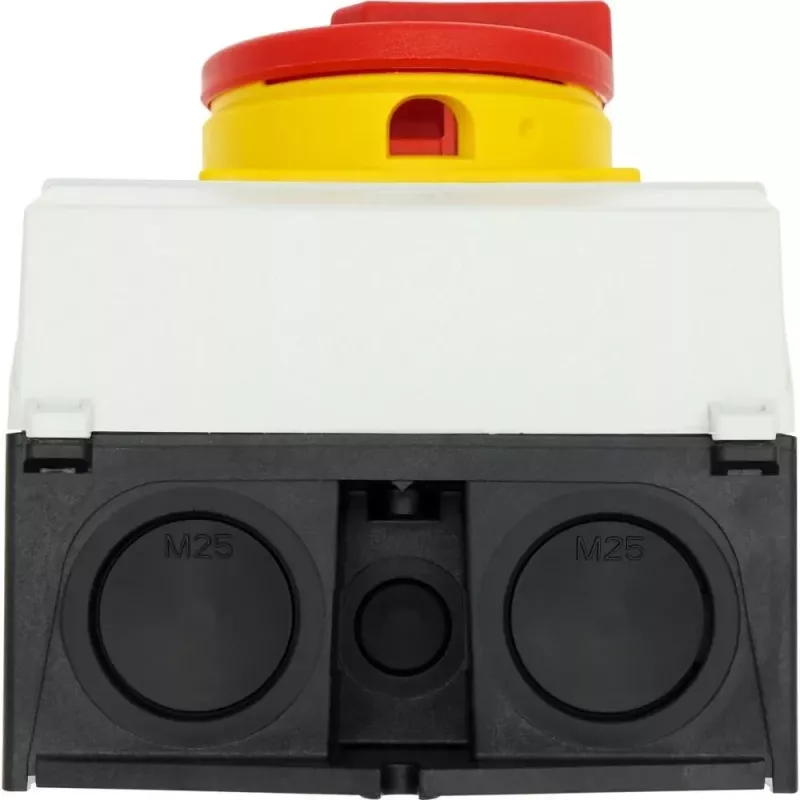

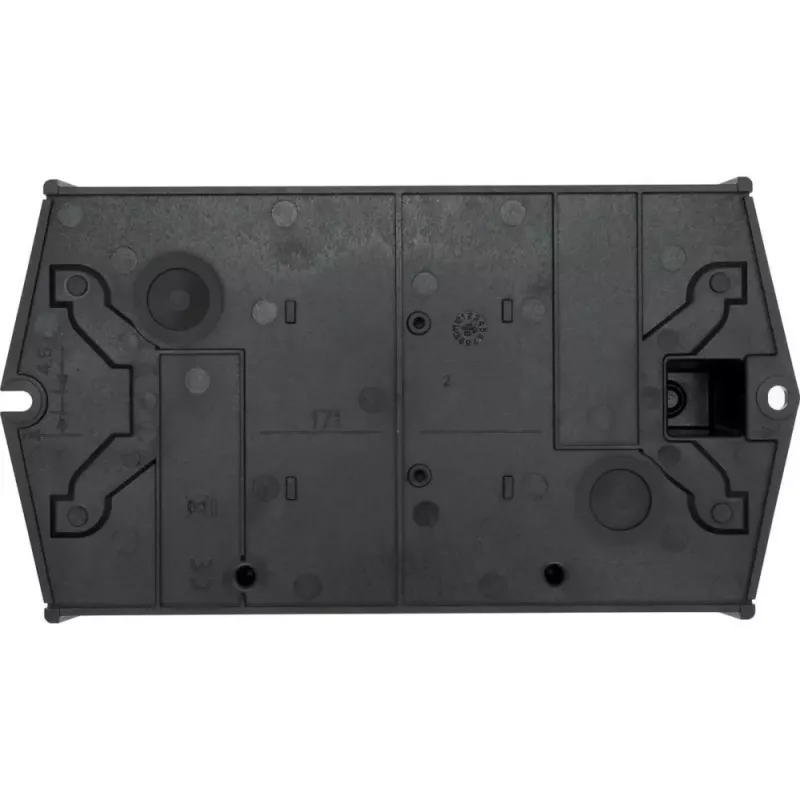

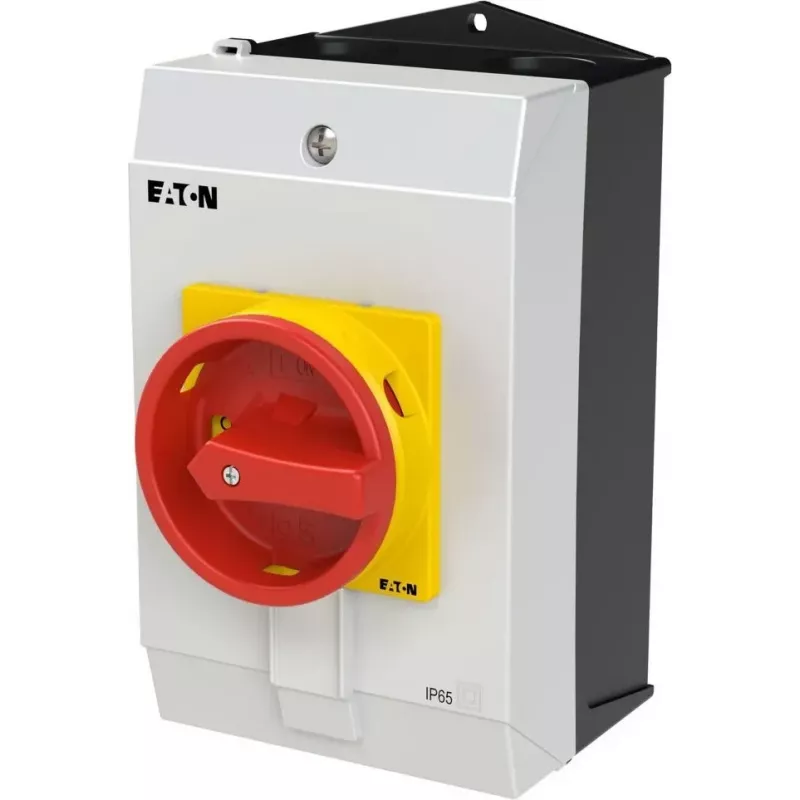

Eaton P1-32/I2/SVB/HI11 pagrindinis jungiklis, 3 polių, 32 A, raudona/geltona

690 V AC kintamosios srovės darbinė įtampa ir 32 A vardinė srovė – tai parametrai, kurie Eaton P1-32/I2/SVB/HI11 pagrindinį jungiklį daro tinkamą trijų fazių apkrovoms atjungti pramoniniuose skydeliuose. Įrenginys sujungia pagrindinio atjungiklio ir avarinio sustabdymo funkcijas viename kompaktiškame korpuse.

Kodėl verta rinktis

Raudona/geltona rankena aiškiai matoma ir gali būti užfiksuota OFF padėtyje, užtikrinant saugą atliekant techninę priežiūrą. IP65 apsaugos klasė apsaugo nuo dulkių ir vandens čiurkšlių, todėl jungiklis tinka naudoti atšiauriose pramoninėse aplinkose. Integruoti pagalbiniai kontaktai (1 NO ir 1 NC) leidžia lengvai įtraukti jungiklį į valdymo grandines.

Techniniai duomenys

• Tipas: pagrindinis jungiklis / atjungiklis
• Polių skaičius: 3
• Vardinė darbinė srovė: 32 A
• Vardinė darbinė įtampa: 690 V AC
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Vardinė trumpalaikė atsparumo srovė: 0,64 kA (1 s)
• Korpuso apsauga: IP65
• Montavimo būdas: viršutinis (paviršinis)
• Rankenos spalva: raudona/geltona
• Perjungimo funkcija: ON/OFF, avarinis sustabdymas
• Perjungimo padėčių skaičius: 2
• Perjungimo kampas: 90°
• Gnybtų tipas: varžtiniai
• Pagalbiniai kontaktai: 1 NO, 1 NC
• Atitiktis standartams: IEC/EN 60947
• Vardinis dažnis: 50/60 Hz
• Darbinė temperatūra: nuo -25 iki +50 °C
• Korpuso medžiaga: izoliuotas polikarbonato korpusas

Kam tinka

• Mašinų valdymo skydams, kuriems reikalingas pagrindinis atjungiklis
• Avarinio sustabdymo funkcijai pramoninėje įrangoje
• Paviršiniam montavimui dirbtuvėse ar gamybos linijose

Naudojimas

Jungiklis montuojamas ant paviršiaus, prijungiamas varžtiniais gnybtais. Prieš atliekant bet kokius techninės priežiūros darbus, būtinai užfiksuokite rankeną OFF padėtyje. Dėl 90° perjungimo kampo ir aiškios dviejų padėčių logikos jungiklis yra patogus ir saugus naudoti.

Patarimas: reguliariai tikrinkite varžtinių gnybtų priveržimą ir korpuso sandarumą, ypač po veikimo drėgnoje ar dulkėtoje aplinkoje. Tai užtikrins ilgalaikį ir patikimą veikimą.
