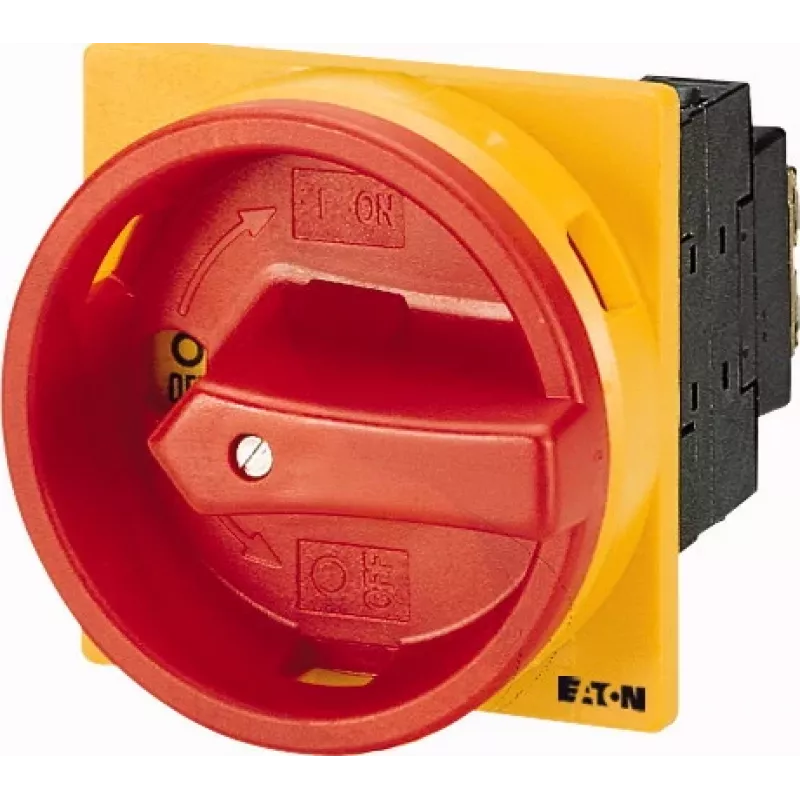

Eaton P1-32/EA/SVB/N/HI11 4 polių pagrindinis jungiklis, 32A, IP65, juodas korpusas su raudona/geltona rankena 057859

32 A vardinė darbinė srovė, 4 poliai ir IP65 apsaugos klasė – tai trys rodikliai, kurie Eaton P1-32/EA/SVB/N/HI11 pagrindinį jungiklį išskiria kaip patikimą sprendimą pramoninėms ir komercinėms instaliacijoms, kur būtinas saugus maitinimo atjungimas.

Kodėl verta rinktis

• 4 polių pagrindinis jungiklis su ON-OFF perjungimo funkcija
• 32 A vardinė darbinė srovė, iki 690 V AC vardinė darbinė įtampa
• IP65 apsaugos laipsnis: atsparus dulkėms ir vandens srovėms
• Blokuojamas OFF padėtyje spyna – užtikrina saugų atjungimą atliekant techninę priežiūrą
• Juodas izoliuotas plastikinis korpusas su raudona/geltona rankena
• Sraigtiniai gnybtai patikimam laidų prijungimui
• Atitinka IEC/EN 60947-3, UL 60947-4-1, CSA C22.2 No. 60947-4-1-14, CE

Kam tinka

Elektrikams, skydų surinkėjams ir objektų inžinieriams, kuriems reikia patikimo pagrindinio jungiklio variklių valdymo centruose, skirstomuosiuose skydeliuose ar mašinų maitinimo linijose. Tinka montuoti ant paviršiaus atšiaurioje aplinkoje, kur būtina apsauga nuo dulkių ir drėgmės.

Techniniai duomenys

• Polių skaičius: 4
• Vardinė darbinė srovė (Ie): 32 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Apsaugos laipsnis: IP65
• Montavimo tipas: ant paviršiaus
• Rankenos spalva: raudona / geltona
• Korpuso spalva: juoda
• Perjungimo funkcija: ON-OFF
• Blokavimas: blokuojamas OFF padėtyje (su spyna)
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Gnybtų tipas: sraigtiniai gnybtai
• Korpuso medžiaga: izoliuotas plastikas
• Aplinkos darbinė temperatūra: -25 iki +50 °C
• Vardinė sąlyginė trumpojo jungimo srovė (Iq): 50 kA (su 32A gG/gL saugikliu)

Naudojimas

Jungiklis montuojamas ant paviršiaus. Prijunkite maitinimo laidus prie sraigtinių gnybtų pagal schemą. Norėdami atjungti maitinimą, pasukite rankeną į OFF padėtį; jei reikia, užfiksuokite spyna, kad būtų užtikrintas saugus atjungimas. Prieš atlikdami bet kokius darbus, visada patikrinkite, ar grandinė tikrai atjungta.

Patarimas: jei instaliacijoje dažnai atliekama priežiūra, naudokite tinkamą spyną su žyma, kad įgyvendintumėte LOTO (lockout/tagout) procedūrą. Įsitikinkite, kad aukštutinės grandinės saugikliai ar automatiniai jungtuvai užtikrina 50 kA sąlyginę trumpojo jungimo apsaugą.
