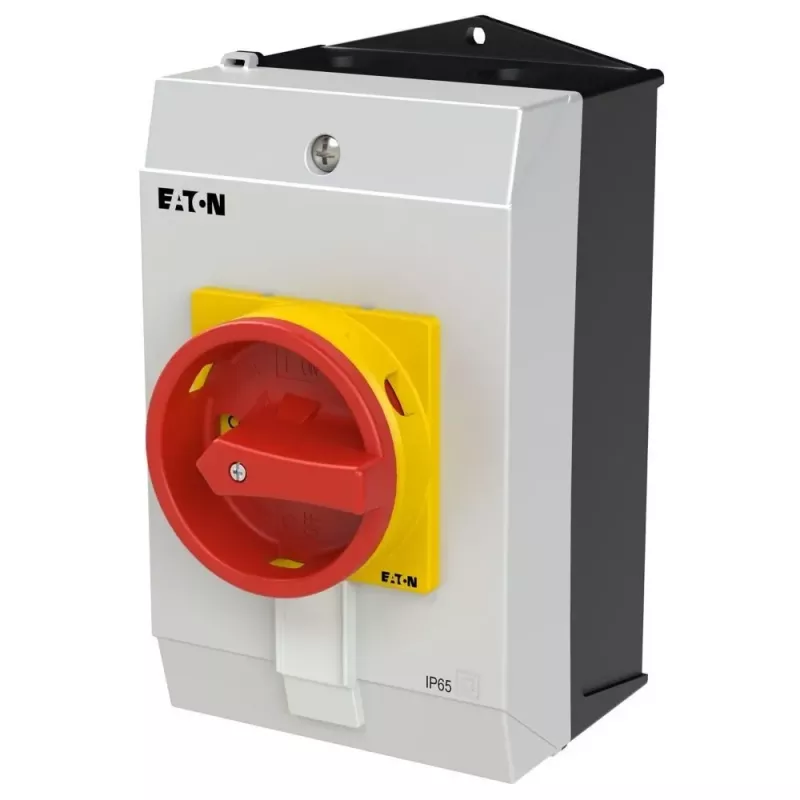

Eaton P1-25/I2H/SVB/N 3 polių pagrindinis jungiklis 25A priekinio montavimo baltas 227860

Kai reikia patikimai atjungti maitinimą pramoninėse valdymo spintose ar mašinose, Eaton P1-25/I2H/SVB/N 3 polių pagrindinis jungiklis užtikrina saugų ir ilgaamžį veikimą. Šis priekinio montavimo jungiklis skirtas naudoti kaip pagrindinis jungiklis arba apkrovos atjungiklis, atlaikantis iki 25 A vardinę darbinę srovę esant 400 V įtampai.

Kodėl verta rinktis

• Patikimas 3 polių perjungimas: tinka trifazėms apkrovoms, įskaitant variklius iki 11 kW (AC-23A, 400 V).
• Aukštas apsaugos laipsnis: priekinė dalis atitinka IP65 – atspari dulkėms ir vandens purslams, todėl tinka sudėtingomis sąlygomis.
• Ilgaamžiškumas: 6 kV impulsų atsparumas, 690 V izoliacijos įtampa, 0,5 kA trumpalaikė atsparumo srovė (1 s).
• Paprastas montavimas: priekinis tvirtinimas, varžtiniai gnybtai užtikrina patikimą laidų sujungimą.
• Aiškus valdymas: juoda sukamąja rankenėle su ON/OFF padėtimis.

Kam tinka

Šis jungiklis skirtas elektrikams ir pramonės įmonių techniniam personalui, kurie montuoja valdymo spintas, mašinų maitinimo grandines ar atlieka įrenginių priežiūrą. Jis puikiai tinka kaip pagrindinis jungiklis cechuose, dirbtuvėse ar lauko sąlygose, kur reikalingas patikimas maitinimo atjungimas.

Pagrindinės specifikacijos

• Jungiklio tipas: pagrindinis jungiklis / apkrovos atjungiklis
• Polių skaičius: 3
• Vardinė darbinė srovė (AC-21A, 400 V): 25 A
• Vardinė darbinė srovė (AC-23A, 400 V): 25 A
• Vardinė darbinė galia (AC-23A, 400 V): 11 kW
• Vardinė impulsų atsparumo įtampa (Uimp): 6 kV
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė trumpalaikė atsparumo srovė (Icw, 1 s): 0,5 kA
• Perjungimo kampas: 90°
• Montavimo tipas: priekinis
• Rankenos tipas: juoda sukamąja rankenėlė
• Priekinio skydelio užrašas: ON/OFF
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Gnybtų tipas: varžtiniai
• Spalva: baltas priekinis skydelis, juoda rankenėlė

Naudojimo patarimai

Montuodami šį jungiklį, įsitikinkite, kad priekinis skydelis sandariai priglunda prie spintos durų – taip išlaikysite IP65 apsaugą. Naudokite tinkamo skerspjūvio laidus, atitinkančius 25 A srovę, ir tvirtai priveržkite varžtinius gnybtus. Jei reikia pagalbinių kontaktų signalizacijai, rinkitės papildomus priedus atskirai. Laikykitės IEC/EN 60947 ir VDE 0660 standartų reikalavimų.

Papildoma informacija

Standartai: IEC/EN 60947, VDE 0660. Pagalbiniai kontaktai nepridedami; juos galima įsigyti atskirai.
