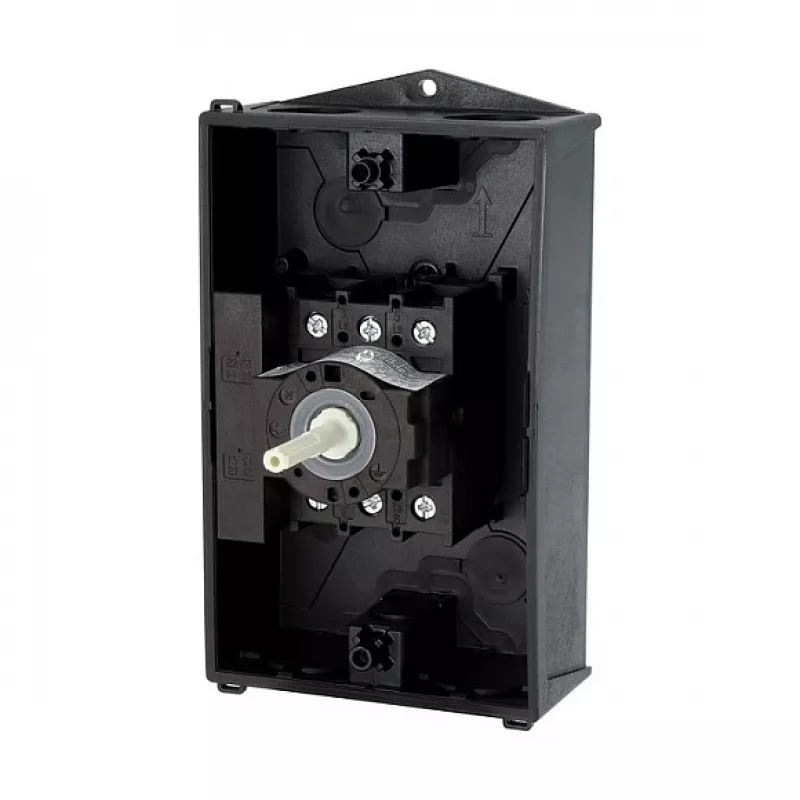

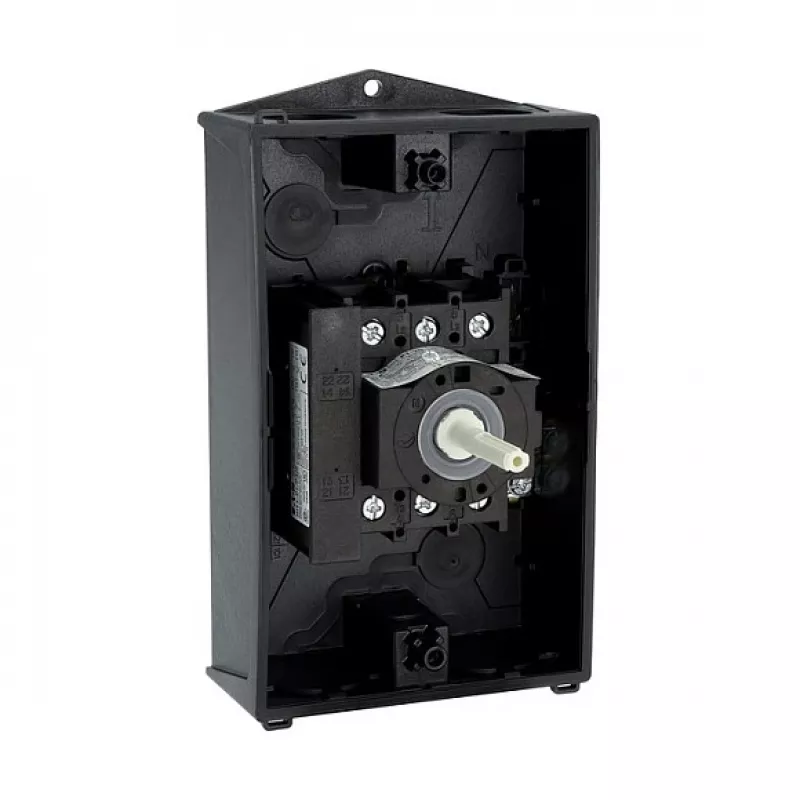

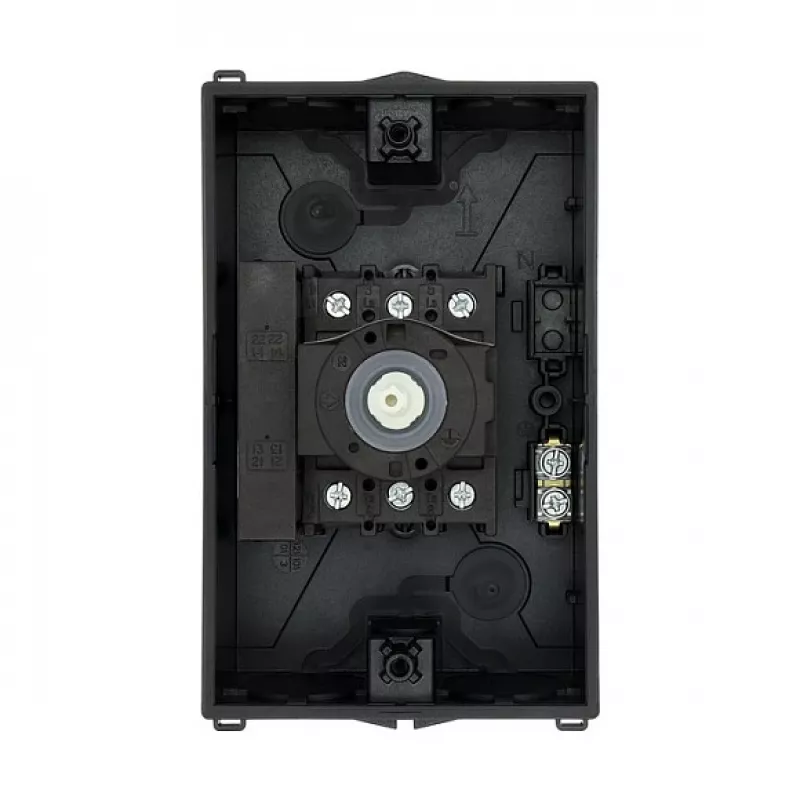

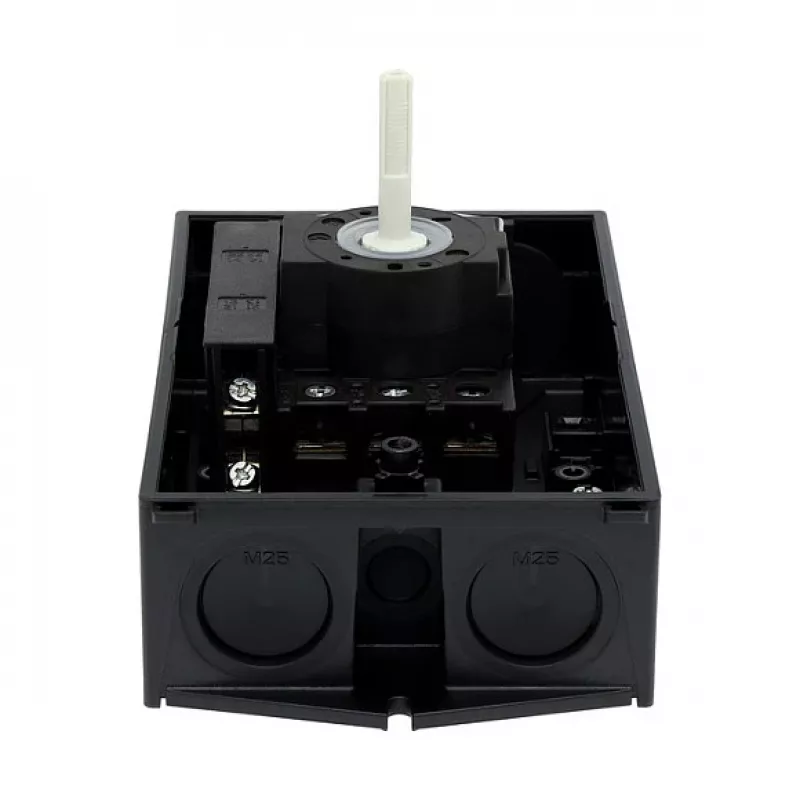

Eaton P1-25/I2/SVB-SW/HI11 3 polių pagrindinis jungiklis 25A, montuojamas ant paviršiaus, juoda/balta

Eaton P1-25/I2/SVB-SW/HI11 – tai kompaktiškas 3 polių pagrindinis jungiklis, užtikrinantis patikimą grandinės atjungimą pramoninėse sistemose, kuriose svarbus aiškus įjungimo/išjungimo režimas ir saugus aptarnavimas. Šis modelis su 25 A vardine srove ir 690 V vardine įtampa tinka įvairiems paskirstymo ir valdymo sprendimams.

Privalumai

Jungiklio priekinė dalis atitinka IP65 apsaugos laipsnį, todėl jis atsparus dulkėms ir vandens purslams – tinkamas naudoti gamybos cechuose ar lauko spintose. Varžtiniai gnybtai užtikrina patikimą laidų sujungimą, o 90° perjungimo kampas suteikia aiškų ir nedviprasmišką mechaninį grįžtamąjį ryšį. Užrakinama išjungimo padėtis (spyna nepridedama) leidžia laikytis saugos reikalavimų atliekant techninę priežiūrą.

Kam tinka

• Pramoninių valdymo spintų pagrindiniams atjungimo jungikliams
• Mašinų gamybos ir automatizavimo sistemoms
• Šildymo, vėdinimo ir siurblių įrenginiams
• Komercinių pastatų skirstomiesiems skydams
• Bet kokiai programai, kuriai reikalingas patikimas 25 A 3 polių izoliatorius

Pagrindinės specifikacijos

• Jungiklio tipas: Pagrindinis jungiklis / Atjungimo jungiklis
• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 25 A (AC-21A, 400V)
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė darbinė įtampa (Ue): 690 V
• Vardinė impulsinė atlaikomoji įtampa (Uimp): 6 kV
• Montavimo tipas: Montavimas ant paviršiaus
• Rankenos spalva: Juoda
• Priekinės plokštės spalva: Balta
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Perjungimo kampas: 90°
• Perjungimo funkcija: ĮJUNGTA-IŠJUNGTA
• Užrakinimas: Užrakinamas išjungimo padėtyje (spyna nepridedama)
• Gnybtų tipas: Varžtiniai gnybtai
• Standartai: IEC/EN 60947, VDE 0660
• Vardinė trumpojo jungimo įjungimo galia (Icm): 0.8 kA
• Vardinė trumpalaikė atlaikomoji srovė (Icw): 0.5 kA (1s)

Rekomendacijos

Siekiant optimalaus saugumo ir atitikties, montuokite šį jungiklį korpuse, kuris išlaiko IP65 apsaugą priekyje ir užtikrina tinkamą gnybtų apsaugą. Techninės priežiūros metu naudokite tinkamą spyną, kad užrakintumėte jungiklį išjungimo padėtyje. Įsitikinkite, kad prijungta apkrova neviršija 25 A, o maitinimo įtampa atitinka vardinę 690 V.
