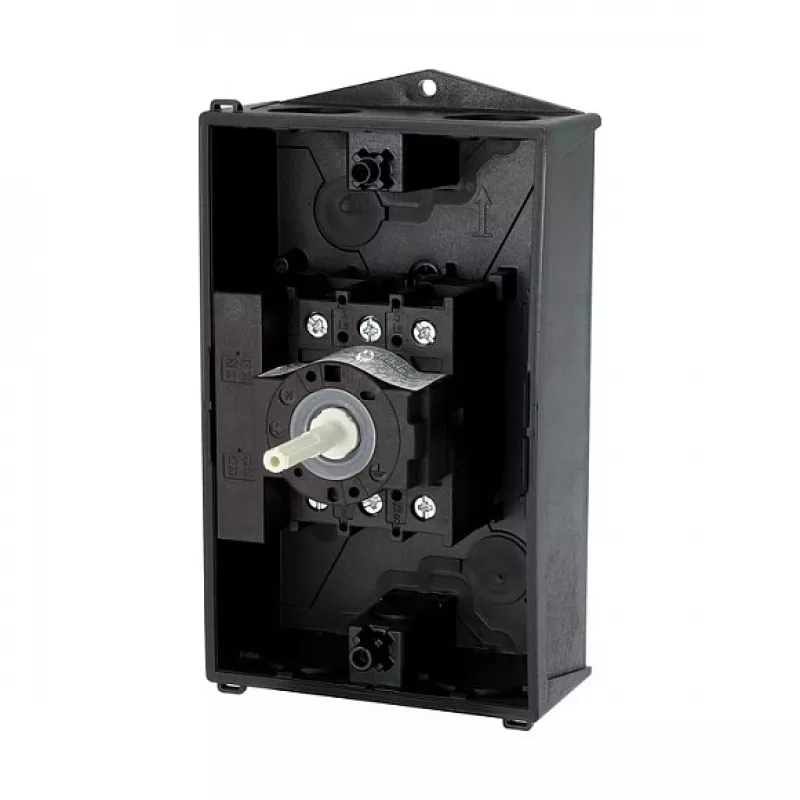

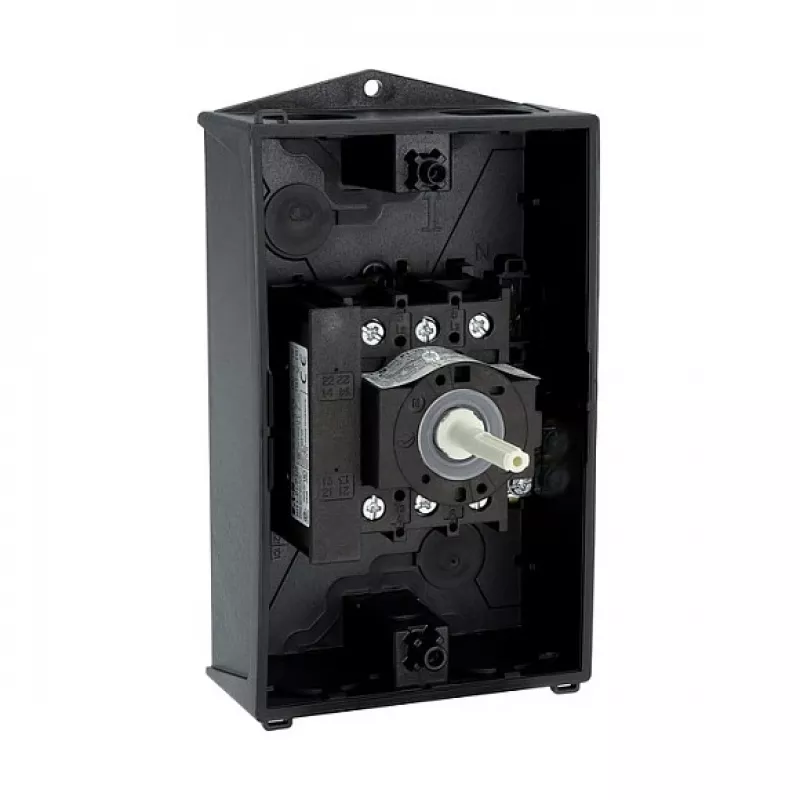

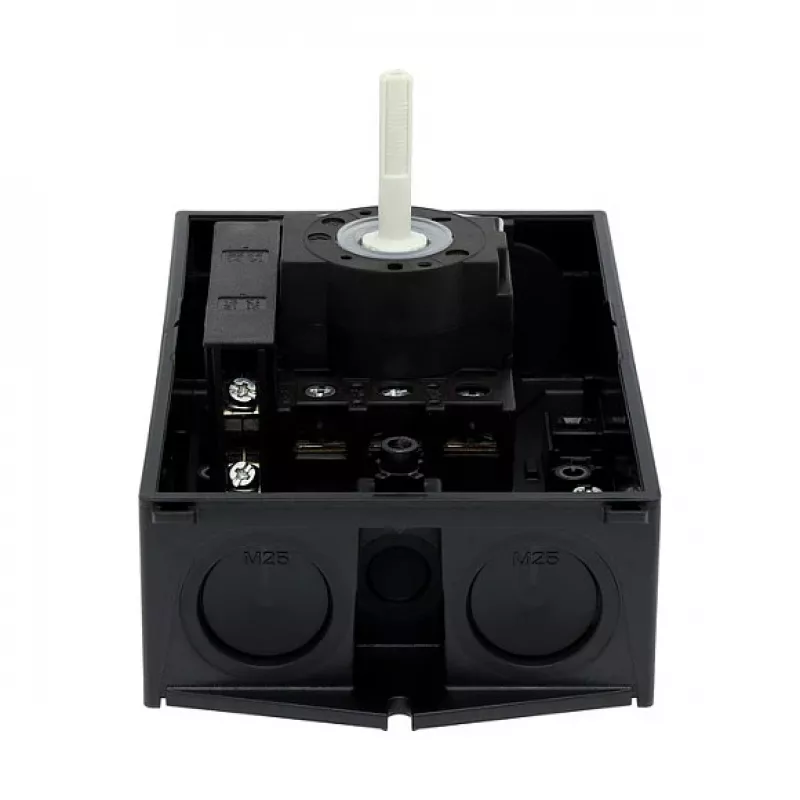

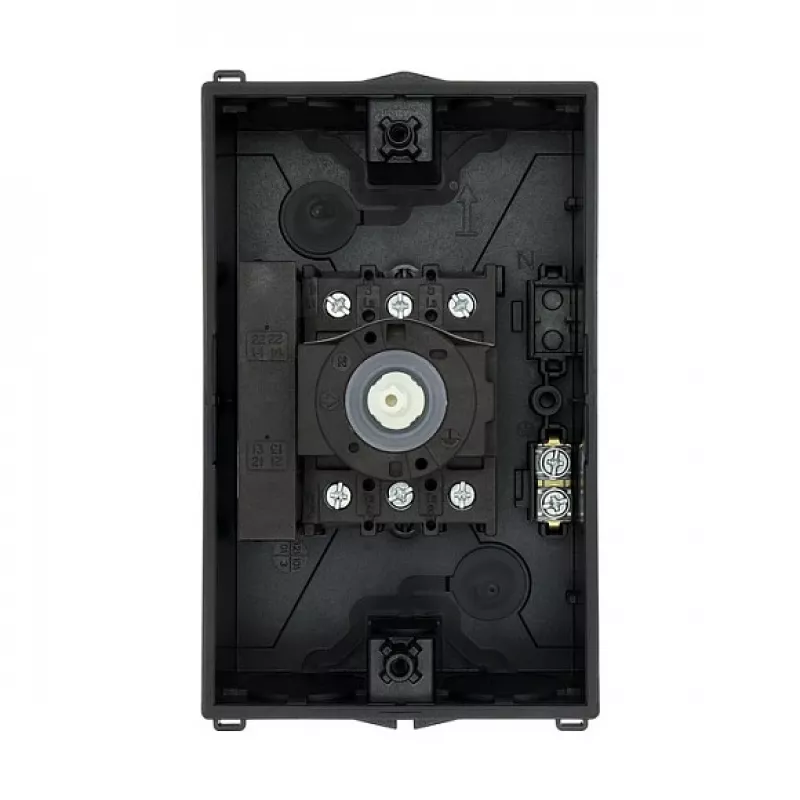

Eaton P1-25/I2/SVB/HI11 25A 3 polių pagrindinis jungiklis su avariniu stabdymu, paviršiniam montavimui, IP65, raudonas/geltonas

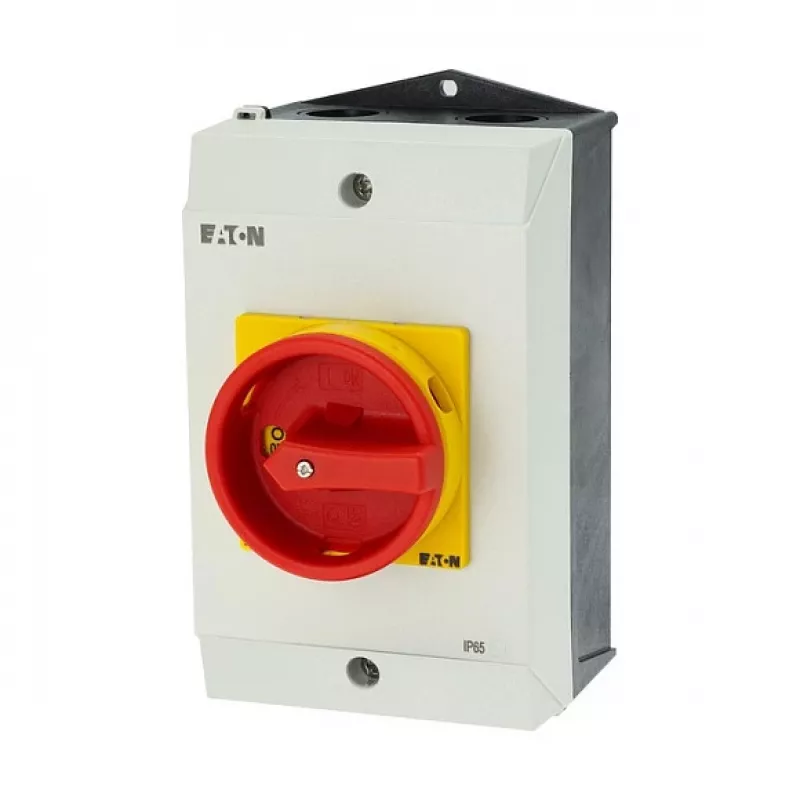

Kai gamybos linijoje reikia akimirksniu ir patikimai atjungti elektros grandinę, Eaton P1-25/I2/SVB/HI11 pagrindinis jungiklis su įmontuota avarinio stabdymo funkcija tampa tiesiogine apsaugos garantija. Šis 3 polių, 25 A jungiklis su raudona rankena geltoname skydelyje užtikrina aiškų vizualinį signalą ir greitą veiksmą kritinėse situacijose. Jis sukurtas taip, kad atlaikytų atšiaurias pramonės sąlygas ir užtikrintų nenutrūkstamą įrangos veikimą, o jo užrakinama rankena leidžia saugiai atlikti techninės priežiūros darbus pagal lockout/tagout procedūras.

Apžvalga

Eaton P1-25/I2/SVB/HI11 yra 3 polių pagrindinis jungiklis su integruotu avariniu stabdymu, skirtas paviršiniam montavimui. Jis pasižymi 25 A vardine darbo srove ir 690 V AC vardine įtampa, todėl tinka įvairioms pramoninėms reikmėms. Priekinės dalies apsaugos laipsnis IP65 užtikrina atsparumą dulkėms ir vandens srovėms, o gnybtų apsauga IP20 – saugų laidų prijungimą. Jungiklis turi pagalbinius kontaktus (1 NO + 1 NC), kurie leidžia stebėti būseną arba valdyti blokavimo grandines. Atitinka IEC/EN 60947-3 ir VDE 0660 Part 107 standartus, gali perjungti variklio apkrovas iki 11 kW esant 400 V AC (AC-23A) arba 7,5 kW (AC-3).

Pagrindiniai privalumai

• Integruotas avarinis stabdymas su raudona rankena ir geltonu skydeliu – aiškiai matomas ir greitai pasiekiamas.
• Užrakinama 0 (Išjungta) padėtyje – saugus techninės priežiūros darbų atlikimas ir lockout/tagout procedūros.
• Aukštas IP65 priekinės dalies apsaugos laipsnis – tinka dulkėtoms ar drėgnoms aplinkoms.
• Pagalbiniai kontaktai (1 NO + 1 NC) – nuotoliniam būsenos rodymui arba valdymo blokavimui.
• Patvari konstrukcija, atitinkanti IEC/EN 60947-3 ir VDE 0660 Part 107.
• Platus darbinės temperatūros diapazonas nuo -25°C iki +50°C.

Techniniai duomenys

• Vardinė darbo srovė (Ie): 25 A
• Polių skaičius: 3
• Vardinė darbo įtampa (Ue): 690 V AC
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Vardinė galia AC-23A esant 400 V: 11 kW
• Vardinė galia AC-3 esant 400 V: 7,5 kW
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Rankenos spalva: Raudona
• Skydelio spalva: Geltona
• Užrakinama 0 (Išjungta) padėtyje: Taip
• Perjungimo kampas: 90°
• Apsaugos laipsnis (priekinė dalis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Standartai: IEC/EN 60947-3, VDE 0660 Part 107
• Gnybtų tipas: Varžtiniai gnybtai
• Darbinės temperatūros diapazonas: -25 iki +50 °C
• Montavimo tipas: Paviršinis montavimas

Naudojimo rekomendacijos

Šis jungiklis idealiai tinka mašinų valdymo pultams, konvejerių sistemoms ir pastatų įrenginiams, kur reikia rankinio maitinimo atjungimo ir avarinio išjungimo. Dėl IP65 apsaugos jis gali būti montuojamas tiesiogiai prie įrenginių, veikiančių dulkėtoje ar drėgnoje aplinkoje. Užrakinimo funkcija leidžia saugiai atlikti techninės priežiūros darbus, o pagalbiniai kontaktai suteikia galimybę integruoti į valdymo sistemas.

Eaton P1-25/I2/SVB/HI11 yra patikimas pagrindinis jungiklis, sukurtas pramoninės saugos reikalavimams. Integruotas avarinis stabdymas, užrakinama rankena ir aukštas IP reitingas daro jį puikiu pasirinkimu mašinų ir skydų gamintojams, kuriems reikia patikimo rankinio atjungimo. Pagalbiniai kontaktai suteikia lankstumo stebėjimui ir valdymui. Atitikimas standartams ir tvirta konstrukcija užtikrina puikią vertę saugai svarbiose grandinėse.
