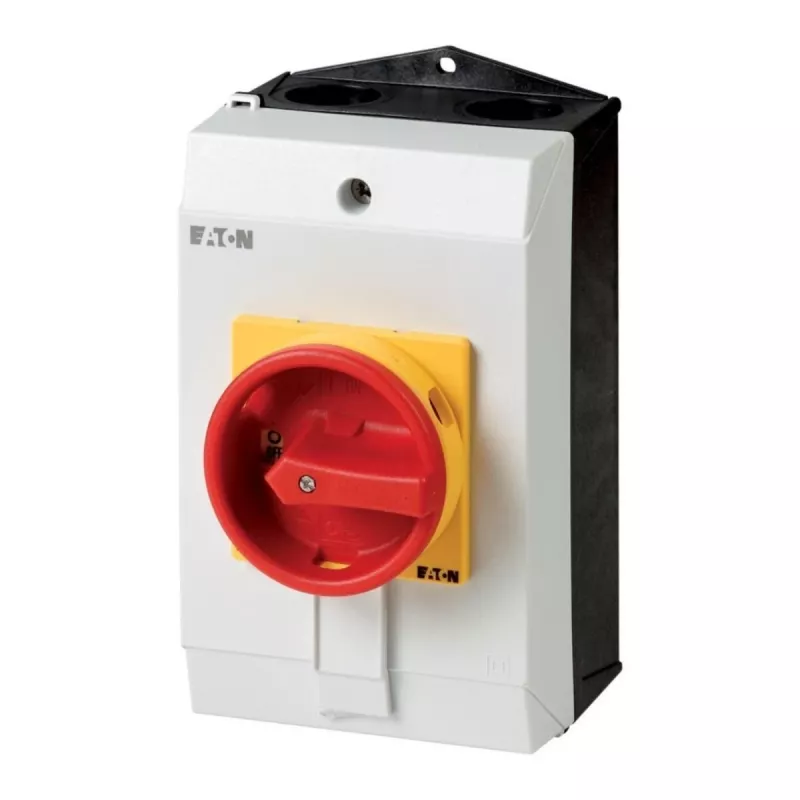

Eaton P1-25/I2-SI/N saugos jungiklis, 3 polių + N, 25 A, priekinio montavimo, IP65 207312

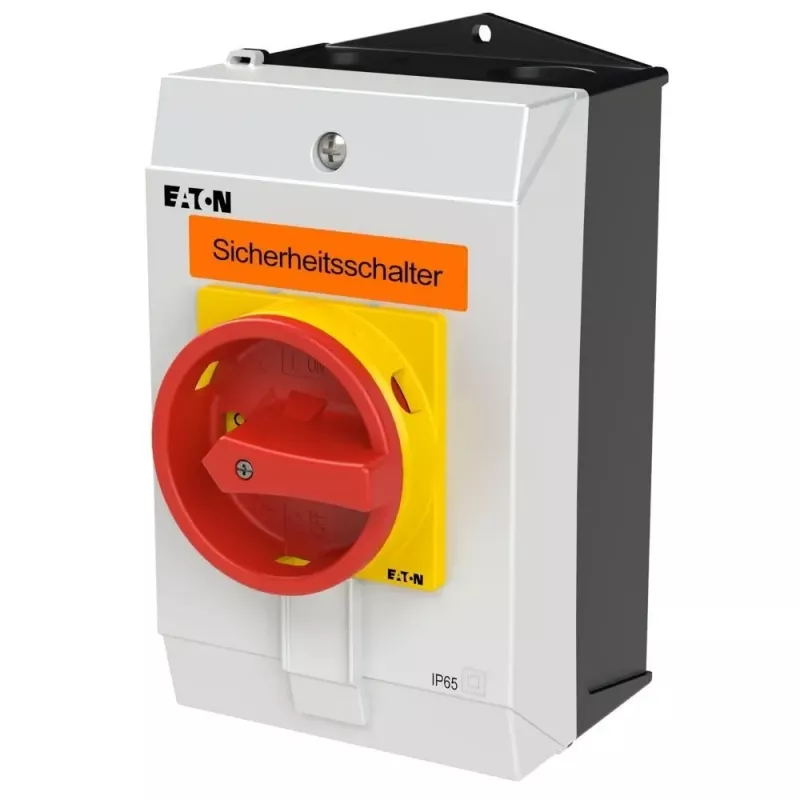

25 A vardinė darbinė srovė ir 690 V AC izoliacijos įtampa – štai ką užtikrina Eaton P1-25/I2-SI/N saugos jungiklis, skirtas patikimam mašinų ir valdymo spintų atjungimui. Priekinio montavimo konstrukcija su raudona/geltona rankena leidžia aiškiai matyti įjungimo/išjungimo būseną, o OFF padėtyje jungiklį galima užrakinti spynute (spynutė nepridedama), kad techninės priežiūros metu būtų užtikrinta sauga.

Kodėl verta rinktis

Šis jungiklis suprojektuotas taip, kad atlaikytų sunkias eksploatavimo sąlygas: priekinė dalis atitinka IP65 apsaugos klasę, todėl dulkės ir vandens purslai nekenkia. Kontaktai gali perjungti iki 15 kW galios esant 690 V (AC-23A), o trumpojo jungimo atsparumas siekia 50 kA. Tai leidžia naudoti jungiklį kaip pagrindinį mašinos išjungiklį arba avarinio sustabdymo grandinėje.

Techniniai duomenys

• Jungiklio tipas: pagrindinis / saugos jungiklis
• Vardinė darbinė srovė: 25 A
• Polių skaičius: 3 + N (4 poliai)
• Perjungimo padėtys: 2 (ON/OFF)
• Rankenos spalva: raudona/geltona
• Montavimas: priekinis
• Apsaugos klasė (priekinė): IP65
• Apsaugos klasė (gnybtai): IP20
• Vardinė izoliacijos įtampa: 690 V
• Vardinė darbinė įtampa: 690 V AC
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Vardinė galia AC-23A prie 400 V: 11 kW
• Vardinė galia AC-23A prie 690 V: 15 kW
• Vardinė galia AC-3 prie 400 V: 7,5 kW
• Vardinė sąlyginė trumpojo jungimo srovė: 50 kA
• Vardinė trumpalaikė atsparumo srovė: 0,5 kA (1 s)
• Gnybtų tipas: varžtiniai
• Perjungimo kampas: 90°
• Užrakinamas OFF padėtyje spynute (nepridedama)

Kam tinka

• Pagrindinis jungiklis mašinų valdymo spintose
• Saugos atjungiklis konvejerių ir pakavimo įrangos linijose
• Izoliacinis jungiklis ŠVOK ir siurblių sistemose
• Užrakinimo/žymėjimo (LOTO) procedūroms gamyklose

Naudojimo patarimai

Jungiklis atitinka IEC/EN 60947-3 standartą ir yra skirtas AC-23A variklių apkrovoms iki 15 kW esant 690 V. Varžtiniai gnybtai užtikrina patikimą laidų sujungimą. Norėdami užrakinti jungiklį OFF padėtyje, naudokite standartinę spynutę – ji perkama atskirai.

Patarimas: prieš montuodami įsitikinkite, kad priekinio skydo išpjova atitinka jungiklio matmenis, o tarpinė tinkamai priglunda prie IP65 apsaugai užtikrinti. Periodiškai patikrinkite, ar rankena lengvai persijungia ir ar spynutės anga nėra užsikimšusi.
