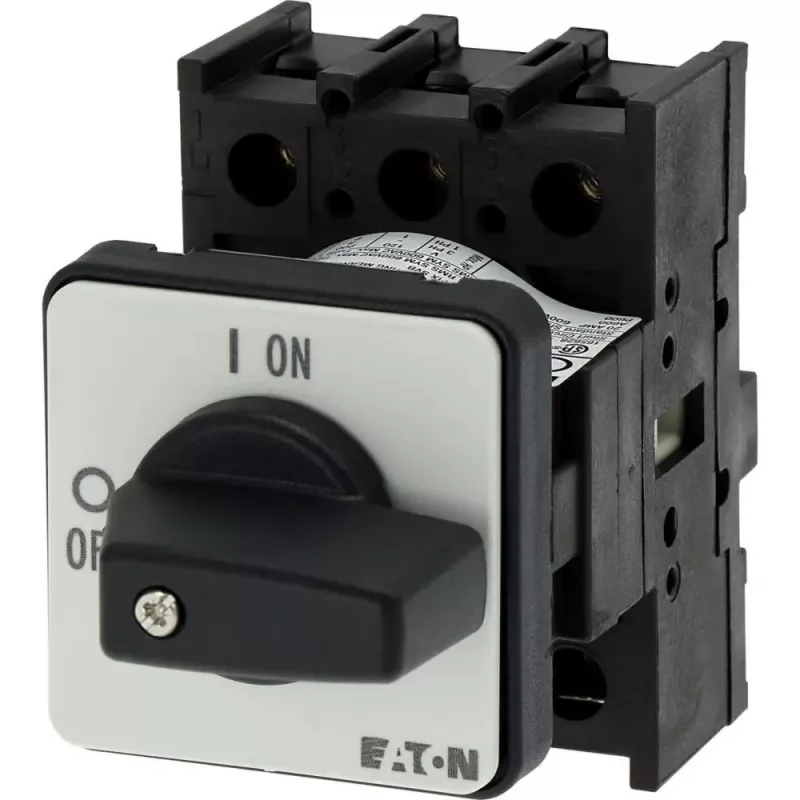

Eaton P1-25/E 3 polių pagrindinis jungiklis atjungiklis, 25 A, IP65, juodas/baltas 038724

Kai trijų fazių grandinę reikia saugiai atjungti per techninę priežiūrą ar avarinėje situacijoje, patikimas sprendimas yra Eaton P1-25/E. Šis pagrindinis jungiklis-atjungiklis su IP65 apsaugos klase užtikrina, kad dulkės ir vandens srovės nepateks į vidų, o 90° sukamąja rankenėle galima aiškiai nustatyti ON/OFF padėtį. 25 A vardinė srovė ir 690 V AC darbinė įtampa leidžia jį naudoti įvairiose pramoninėse ir komercinėse elektros instaliacijose.

Kodėl verta rinktis

• Patikimas rankinis apkrovos atjungimas iki 25 A – tinka variklių grandinėms, valdymo skydams ar mašinų maitinimo atjungimui.
• IP65 polikarbonato korpusas atsparus dulkėms ir vandens srovėms, todėl tinka drėgnose ar lauko sąlygose.

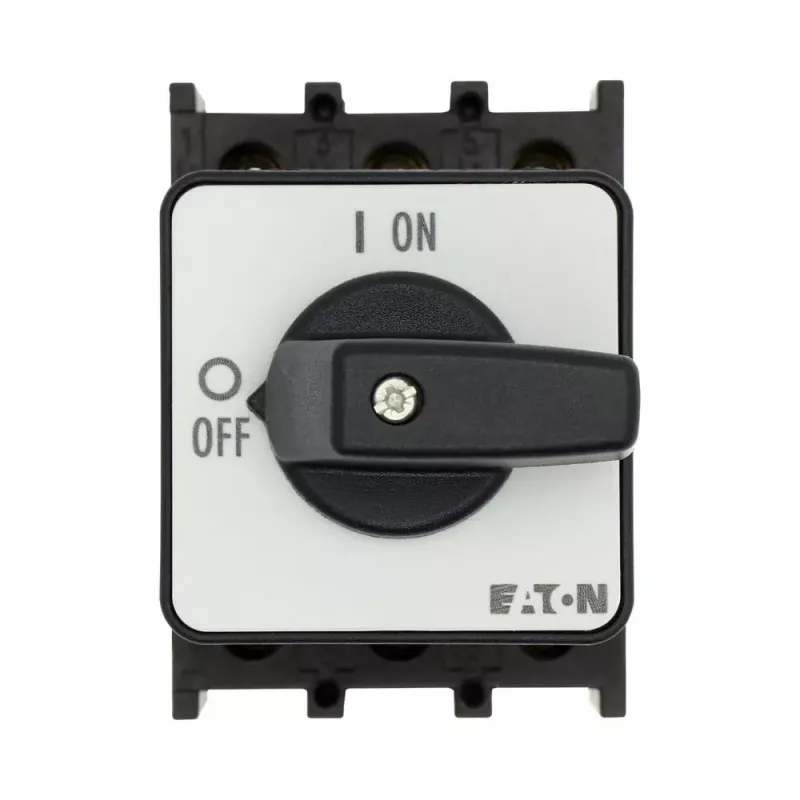

• 90° sukimosi kampas su aiškia ON/OFF indikacija – operatorius iš karto mato jungiklio būseną.
• Galimybė užrakinti OFF padėtyje naudojant spyną (spyna nepridedama) – užtikrina saugą atliekant techninę priežiūrą.
• Didelė perjungimo galia: 11 kW esant AC-23A (400 V) variklių apkrovoms, 7,5 kW esant AC-3 (400 V).
• Varžtiniai gnybtai priima 1,5–6 mm² viengyslius arba daugiagyslius laidininkus.
• Atitinka IEC/EN 60947-3 standartą – garantuoja saugumą ir patikimumą.

Kam tinka

Šis jungiklis skirtas skydų gamintojams, mašinų projektuotojams ir techninės priežiūros komandoms, kurioms reikia patikimo, ant paviršiaus montuojamo atjungiklio. Jis puikiai tinka kaip pagrindinis jungiklis mažoms mašinoms, variklių grandinėms ar valdymo skydams. Dėl IP65 apsaugos jis tinka ir lauko ar plovimo zonose, kur būtina apsauga nuo drėgmės ir dulkių.

Techniniai duomenys

• Prekės ženklas: Eaton
• Modelis: P1-25/E
• MPN: 038724
• EAN: 4015080387244
• Jungiklio tipas: Pagrindinis jungiklis / atjungiklis
• Polių skaičius: 3
• Vardinė srovė (Iu): 25 A
• Vardinė įtampa (Ue): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Perjungimo funkcija: ON/OFF
• Perjungimo padėčių skaičius: 2
• Perjungimo kampas: 90°

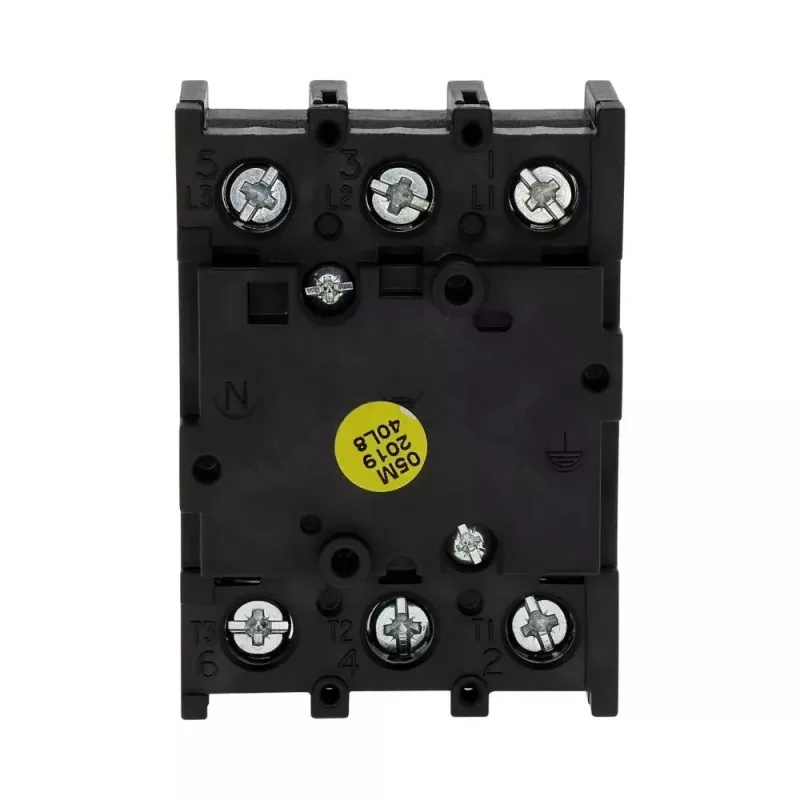

• Prijungimo tipas: Varžtiniai gnybtai
• Gnybtų talpa: 1,5–6 mm²
• Korpuso medžiaga: Polikarbonatas (PC)
• Apsaugos klasė: IP65
• Montavimo tipas: Ant paviršiaus (uždaras)
• Darbinė temperatūra: -25 iki +50 °C
• Spalva: Juoda rankenėlė, baltas korpusas
• Standartai: IEC/EN 60947-3

Naudojimo patarimai

Siekiant užtikrinti saugumą, techninės priežiūros metu užrakinkite jungiklį OFF padėtyje naudodami spyną, kurios lankelio skersmuo ne didesnis kaip 8 mm. Pasirinkite tinkamas kabelių įvores, kad išlaikytumėte IP65 apsaugos klasę. Montuokite ant lygaus, vibracijų neveikiamo paviršiaus naudodami korpuso pagrinde esančias išgręžtas skyles.

Patarimas: prieš montuodami įsitikinkite, kad maitinimas išjungtas, o laidininkų skerspjūvis atitinka gnybtų talpą. Periodiškai patikrinkite, ar rankenėlė lengvai sukasi ir ar korpusas nepažeistas – taip užtikrinsite ilgaamžiškumą net ir sudėtingomis sąlygomis.
