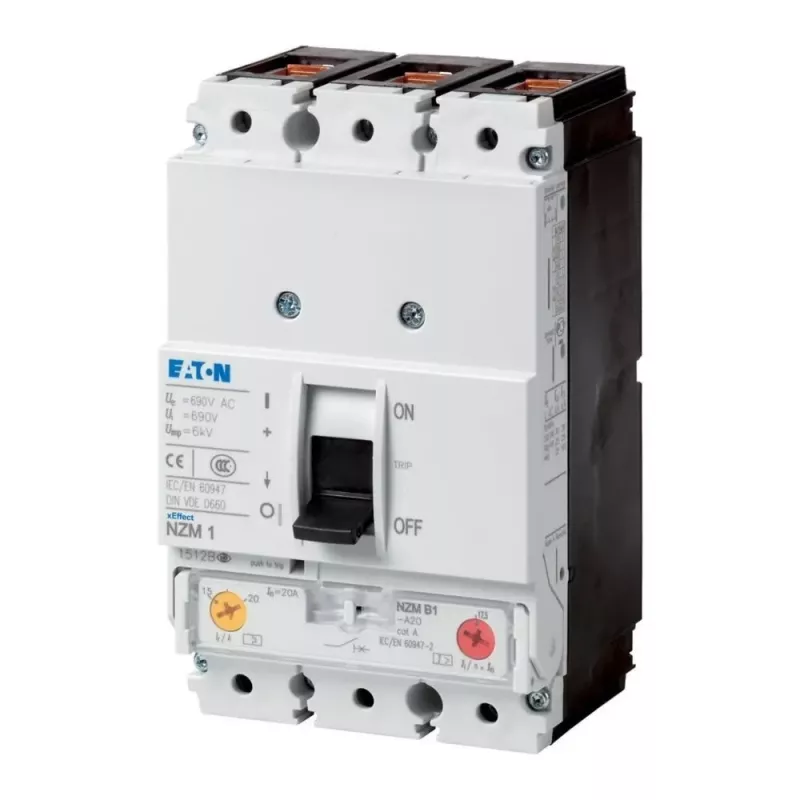

Eaton NZMN1-A63 3 polių automatinis jungiklis 63A 690V AC 50kA 259083

Pramoniniai elektrikai ir skydų gamintojai, projektuojantys trifazes variklių ir paskirstymo grandines iki 63 A, renkasi Eaton NZMN1-A63 automatinį jungiklį. Šis fiksuoto montavimo jungiklis su varžtiniais gnybtais, tinkamais kabelių antgaliams, užtikrina patikimą apsaugą nuo perkrovos ir trumpojo jungimo žemos įtampos skirstomuosiuose įrenginiuose.

Pagrindinės specifikacijos

• Polių skaičius: 3
• Nominali srovė (In): 63 A
• Nominali darbinė įtampa (Ue): iki 690 V AC
• Nominali izoliacijos įtampa (Ui): 800 V
• Nominali impulsinė atsparumo įtampa (Uimp): 8 kV
• Trumpojo jungimo atjungimo geba (Icu) esant 400 V AC: 50 kA
• Trumpojo jungimo atjungimo geba (Icu) esant 690 V AC: 10 kA
• Trumpojo jungimo darbinė atjungimo geba (Ics) esant 400 V AC: 50 kA
• Atleidiklio tipas: termomagnetinis, fiksuotas
• Perkrovos atleidiklio nustatymas (Ir): 63 A
• Trumpojo jungimo atleidiklio nustatymas (Ii): 630 A (10 x In)
• Korpuso dydis: NZM1
• Montavimo tipas: fiksuotas
• Prijungimo tipas: varžtiniai gnybtai (tinkami kabelių antgaliams)
• Apsaugos funkcija: apsauga nuo perkrovos ir trumpojo jungimo
• Atitiktis standartui: IEC/EN 60947-2
• Apsaugos laipsnis (priekis): IP20 (su gnybtų dangteliais)
• Aplinkos darbinė temperatūra: nuo -25 iki +70 °C

Kodėl verta rinktis

NZMN1-A63 pasižymi didele atjungimo geba ir termomagnetine apsauga kompaktiškame korpuse, todėl yra patikimas pasirinkimas reikliose pramoninėse aplikacijose. Varžtiniai gnybtai priima kabelių antgalius, užtikrindami saugų ir nereikalaujantį priežiūros prijungimą.

Idealūs naudojimo atvejai

• Variklių apsauga pramoniniuose valdymo skydeliuose
• Paskirstymo skydų apsauga komerciniuose pastatuose
• Trifazių grandinių, kurių nominali srovė iki 63 A, apsauga

Gera žinoti

Jungiklis skirtas fiksuotam montavimui ir atitinka IEC/EN 60947-2. Norint pasiekti nurodytą IP20 priekinės dalies apsaugos laipsnį, būtini gnybtų dangteliai.

Patarimas: montuodami šį jungiklį, visada naudokite tinkamo dydžio kabelių antgalius ir priveržkite varžtus gamintojo nurodytu momentu, kad užtikrintumėte patikimą kontaktą ir išvengtumėte perkaitimo. Reguliariai tikrinkite jungiklio būklę ir laikykitės vietinių elektros saugos taisyklių.
