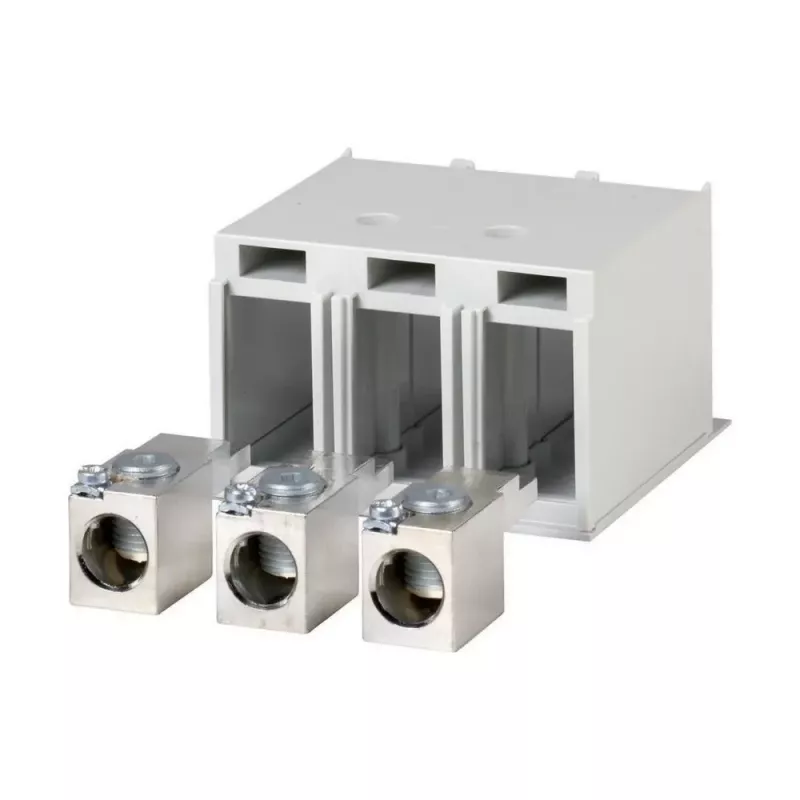

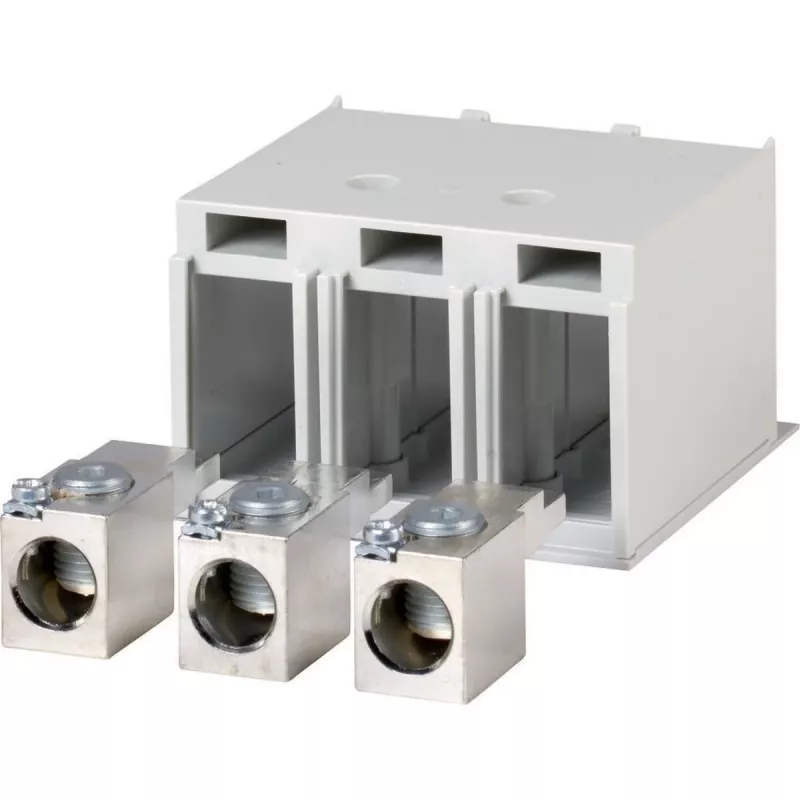

Eaton NZM2-XKA tunelinis gnybtas, 3 polių, vienai jungiklio pusei, 271457

Projektuotojams ir elektros skydų surinkėjams, dirbantiems su Eaton NZM2 serijos automatiniais jungikliais, šis tunelinis gnybtas užtikrina patikimą didelės srovės laidininkų prijungimą. Su juo galite prijungti laidus iki 120 mm², o tvirtinimas iš priekio palengvina montavimą net ankštuose skyduose.

Kodėl verta rinktis

• Didelė srovės galia: tinka laidininkams nuo 10 iki 120 mm² (lankstiems iki 95 mm² su įvore arba be jos).
• Platus įtampos diapazonas: darbinė įtampa iki 690 V AC, izoliacijos įtampa 1000 V, impulsinė 8000 V.
• Patvari konstrukcija: varinis/žalvarinis gnybtas su plastikiniu korpusu.
• Paprastas montavimas: tvirtinama iš priekio, varžtinė jungtis.

Techniniai duomenys

• Priedo tipas: tunelinis gnybtas
• Polių skaičius: 3
• Suderinamumas: Eaton NZM2, N(S)2 serijos automatiniai jungikliai
• Laidininko skerspjūvis (standus): 10–120 mm²
• Laidininko skerspjūvis (daugiasluoksnis): 10–120 mm²
• Laidininko skerspjūvis (lankstus su įvore): 10–95 mm²
• Laidininko skerspjūvis (lankstus be įvorės): 10–95 mm²
• Jungties būdas: varžtinė jungtis
• Nominali darbinė įtampa (Ue): iki 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 8000 V
• Nominali izoliacijos įtampa (Ui): 1000 V
• Medžiaga: varinis/žalvarinis gnybtas, plastikinis korpusas
• Standartai: IEC/EN 60947
• Montavimo padėtis: priekinis tvirtinimas
• Jungčių skaičius vienam poliui: 1

Kam tinka

Šis gnybtas skirtas elektros inžinieriams, pramoninių įrenginių techninės priežiūros specialistams ir skydų gamintojams, kurie naudoja Eaton NZM2 serijos jungiklius. Jis pravers ten, kur reikia prijungti stambaus skerspjūvio kabelius, pavyzdžiui, maitinimo skirstomuosiuose skyduose, variklių valdymo centruose ar energijos paskirstymo sistemose.

Kaip naudoti

Gnybtas montuojamas vienoje jungiklio pusėje. Nuimkite izoliaciją nuo laidininko, įkiškite jį į tunelinį gnybtą ir priveržkite varžtą. Rekomenduojama naudoti momentinį veržliaraktį, kad būtų pasiektas tinkamas priveržimo momentas. Prieš montuodami įsitikinkite, kad jungiklis yra išjungtas ir įtampa atjungta.

Patarimas: jei naudojate lanksčius laidininkus, visada užmaukite įvorę – taip užtikrinsite patikimą kontaktą ir išvengsite laidų išsisklaidymo. Reguliariai tikrinkite priveržimą, ypač po pirmojo šiluminio ciklo.
