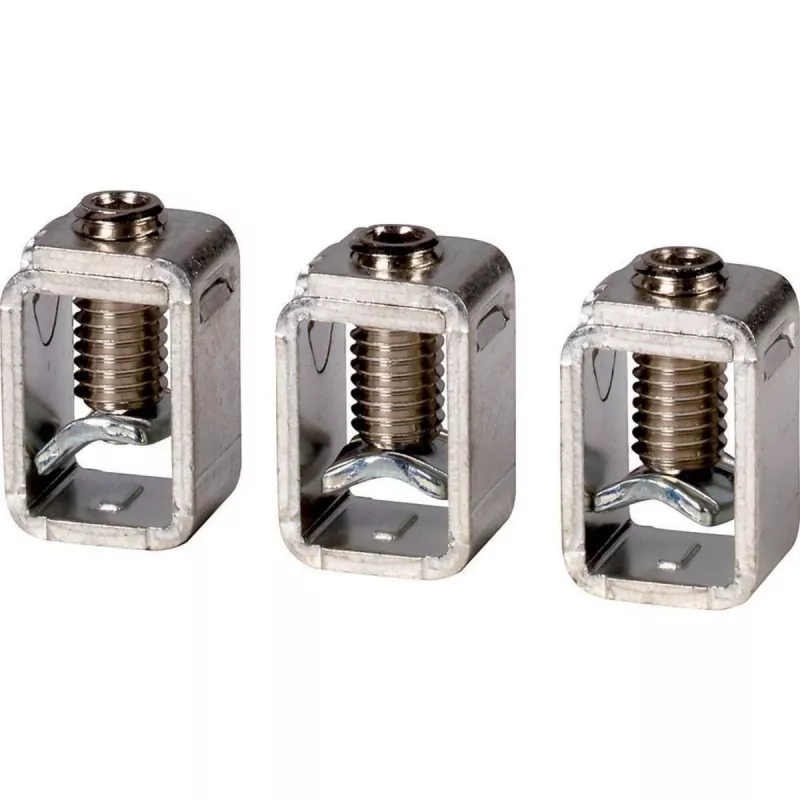

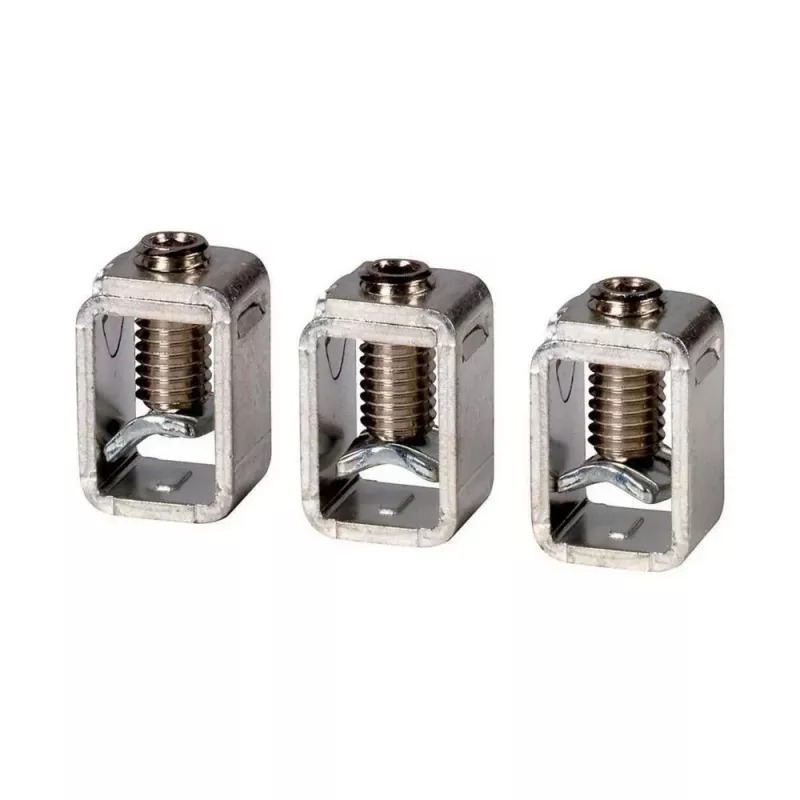

Eaton NZM2-250-XKC rėminis gnybtas, 3 polių, NZM2 iki 250A (262244)

Užtikrinkite patikimą ir greitą galios grandinių prijungimą prie Eaton NZM2 serijos automatinių jungiklių. Šis rėminis gnybtas skirtas tiesioginiam priekiniam prijungimui prie 3 polių NZM2 įrenginių iki 250 A. Jo dėžės tipo varžtiniai gnybtai priima varinius arba aliumininius laidininkus, todėl montavimas tampa paprastesnis ir mažiau laiko reikalaujantis.

Kodėl verta rinktis

• Suderinamas su Eaton NZM2 grandinės pertraukikliais iki 250 A
• 3 polių rėminis gnybtas su varžtiniais gnybtais
• Palaiko varinius ir aliumininius laidininkus
• Platus prijungimo diapazonas: 10–185 mm² (vienas Cu), 16–185 mm² (vienas Al)
• Priekinis montavimas – patogus prieinamumas

Kasdienis naudojimas

Šis rėminis gnybtas palengvina didelio skerspjūvio laidininkų prijungimą prie NZM2 serijos įrenginių. Tvirtas dizainas ir aiškus gnybtų išdėstymas sumažina montavimo laiką ir padidina patikimumą pramoninėse skirstymo spintose.

Techninės specifikacijos

• Priedo tipas: rėminis gnybtas
• Polių skaičius: 3
• Maksimali srovė: 250 A
• Prijungimo būdas: varžtinis gnybtas
• Laidininko medžiaga: varis, aliuminis
• Prijungimo talpa (Cu, vienas): 10–185 mm²
• Prijungimo talpa (Cu, du): 2 x 10–95 mm²
• Prijungimo talpa (Al, vienas): 16–185 mm²
• Prijungimo talpa (Al, du): 2 x 16–95 mm²
• Montavimo padėtis: priekinė
• Gnybto tipas: dėžės / rėmo gnybtas
• Suderinamas įrenginys: automatinių jungiklių korpusas (MCCB)
• Nominali darbinė įtampa: iki 690 V AC

Kam tinka

Rėminis gnybtas skirtas elektros skirstymo spintų ir pramoninių instaliacijų montuotojams, projektuotojams bei techninės priežiūros specialistams, kuriems reikia patikimo ir ilgaamžio sprendimo. Jis užtikrina saugų ir lengvai prižiūrimą prijungimo tašką galios paskirstymo grandinėse.

Kaip naudoti

Gnybtas montuojamas priekinėje NZM2 grandinės pertraukiklio pusėje. Varžtiniais gnybtais prijunkite varinius arba aliumininius laidininkus, atsižvelgdami į nurodytas skerspjūvio ribas. Prieš montuodami įsitikinkite, kad įrenginys atjungtas nuo maitinimo šaltinio. Rekomenduojama naudoti standartinius įrankius ir laikytis gamintojo nurodymų.

Patarimas: montuodami aliumininius laidininkus, naudokite specialius kontaktinius tepalus, kad išvengtumėte oksidacijos ir užtikrintumėte ilgaamžį kontaktą. Visada laikykitės vietinių elektros saugos taisyklių.
