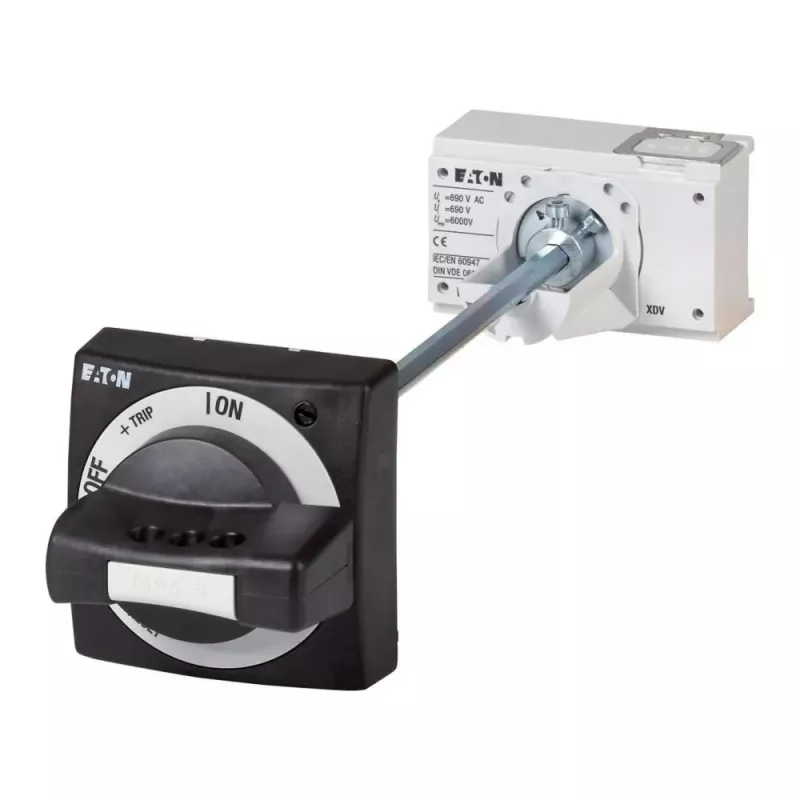

Eaton NZM1-XTVDV durų sukamosios rankenos adapteris, užrakinamas, juodas 260172

Kai Eaton NZM1 serijos automatinis jungiklis yra sumontuotas skydo viduje, o jį aptarnauti reikia neatsidarant durelių, sprendimas yra šis durų sukamosios rankenos adapteris. Jis leidžia valdyti jungiklį iš išorės, užtikrina aiškų padėties rodymą ir gali būti užrakinamas net trimis spynomis.

Kodėl verta rinktis

• Užrakinama OFF padėtyje su iki 3 pakabinamomis spynomis (lanko skersmuo iki 8 mm) – saugus techninis aptarnavimas
• Aukštas priekinės apsaugos laipsnis IP66 – atsparus dulkėms ir stipriam vandens srautui
• Suderinama su Eaton NZM1, N(H)M1, PN1 ir P(H)M1 serijų automatiniais jungikliais
• Juoda izoliacinė rankena užtikrina saugų valdymą
• Kvadratinis velenas (6 x 6 mm) leidžia naudoti iki 600 mm gylio skydeliuose

Techniniai duomenys

• Gaminio tipas: durų sukamosios rankenos adapteris
• Suderinamumas: Eaton NZM1, N(H)M1, PN1, P(H)M1
• Užrakinamas: taip
• Pakabinamų spynų skaičius: iki 3
• Maks. pakabinamos spynos lanko skersmuo: 8 mm
• Rankenos spalva: juoda
• Montavimo vieta: ant durelių
• Priekinės apsaugos laipsnis: IP66
• Galinės apsaugos laipsnis: IP20
• Veleno tipas: kvadratinis
• Veleno matmenys: 6 x 6 mm
• Maks. skydelio gylis (standartinis velenas): 600 mm
• Pagrindinė paskirtis: pagrindinis jungiklis, avarinis sustabdymas
• Atitinka standartą: IEC/EN 60947
• Rankenos medžiaga: izoliacinė plastiko
• Valdymo mechanizmas: sukamas
• Taikymas: pramoninis valdymas, energijos paskirstymas

Kam tinka

Šis adapteris skirtas pramonės įmonėms, elektros skydų gamintojams ir techninės priežiūros specialistams, kurie naudoja Eaton NZM1 serijos automatinius jungiklius. Jis pravers, kai reikia užtikrinti, kad įrenginys nebūtų įjungtas netikėtai – pavyzdžiui, atliekant remontą ar profilaktiką.

Kaip naudoti

Adapteris montuojamas ant skydo durelių, sujungiant jį su jungiklio velenu per kvadratinį 6 x 6 mm veleną. Pasukus rankeną, jungiklis įjungiamas arba išjungiamas. Norint užrakinti OFF padėtyje, ant rankenos uždedamos iki trijų pakabinamų spynų (lanko skersmuo iki 8 mm).

Patarimas: prieš montuodami įsitikinkite, kad skydo durelių storis ir veleno ilgis atitinka – standartinis velenas tinka iki 600 mm gyliui. Užrakinimui naudokite tik tinkamo skersmens spynas, kad būtų užtikrintas patikimas fiksavimas.
