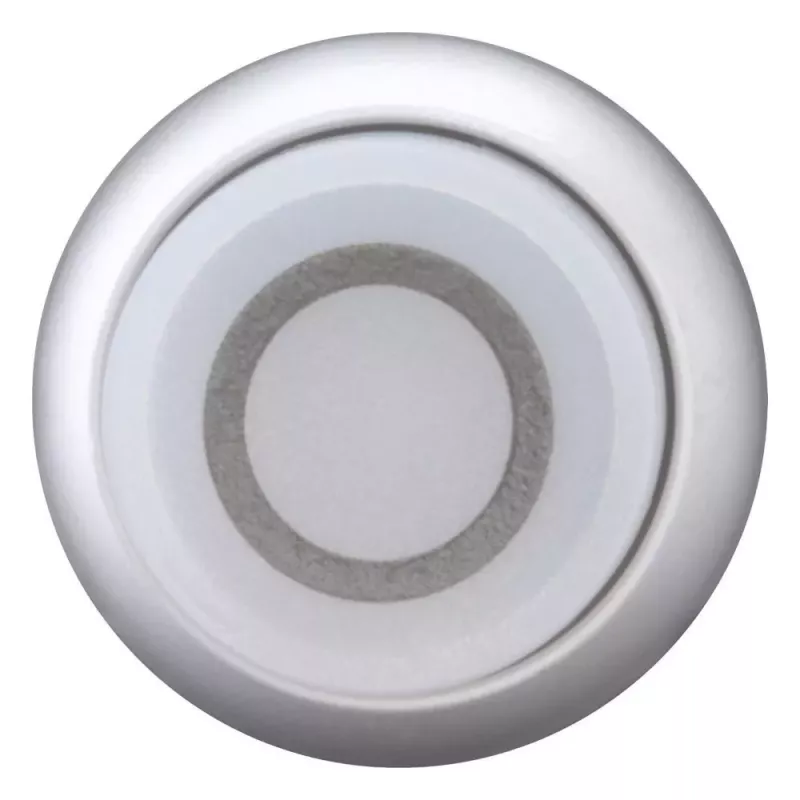

Eaton Moeller M22-DRLH-W-X0 apšviestos spaudimo mygtuko pavara, iškilus, baltas, momentinis, 22,5 mm 216806

Valdymo pultuose kiekvienas elementas turi būti numatytas taip, kad operatorius iš karto suprastų būseną ir galėtų veikti be klaidų. Eaton Moeller M22-DRLH-W-X0 iškilus momentinis mygtukas su balta pavara yra modulinės M22 serijos dalis, skirta 22,5 mm montavimo angai – jį sumontavus belieka parinkti kontaktų bloką ir LED elementą, kad būtų gautas pilnas apšviestas mygtukas.

Ką tai keičia kasdieniame darbe

Pulto surinkimas tampa lankstesnis: viena mygtuko pavara gali būti naudojama tiek kaip paprastas valdymo elementas, tiek kaip apšviestas indikatorius, priklausomai nuo to, kokius M22 modulius pridedate. Tai leidžia standartizuoti komponentus, mažinti atsargų įvairovę ir greičiau reaguoti į projektų pokyčius.

Kam skirta

• Skydų surinkėjams, mašinų gamintojams ir techninės priežiūros specialistams, projektuojantiems pramoninius valdymo pultus.
• Tiems, kam reikia modulinio, ilgaamžio mygtuko su galimybe rodyti būseną.
• Projektams, kuriuose svarbus atsparumas dulkėms, vandeniui ir plovimo procedūroms.

Pagrindiniai privalumai

• Iškilus mygtukas su momentiniu (spyruokliniu) veikimu – grįžta į pradinę padėtį atleidus.
• Balta pavara tinka individualiam žymėjimui ar funkcijos nurodymui.
• Suderinama su Eaton Moeller M22 serijos moduliniais komponentais.
• Priekinės dalies apsaugos klasės: IP66, IP67, IP69K.
• Mechaninis patvarumas viršija 5 milijonus operacijų.
• Darbinė temperatūra nuo -25 iki +70 °C.

Specifikacijos

• Gaminio tipas: apšviestos spaudimo mygtuko pavara
• Serija: Eaton Moeller M22
• Pavaros tipas: iškilus spaudimo mygtukas
• Veikimo tipas: momentinis (spyruoklinis)
• Pavaros spalva: balta
• Apšvietimo galimybė: taip (reikalingas M22-LED šviesos elementas, perkamas atskirai)
• Užrašas: nėra (X0)
• Montavimo angos skersmuo: 22,5 mm
• Priekinės dalies apsaugos klasė: IP66, IP67, IP69K
• Aplinkos darbinė temperatūra: nuo -25 iki +70 °C
• Mechaninis patvarumas: > 5 milijonai operacijų
• Priekinio žiedo medžiaga: plastikas (juodas)
• Laikiklis: integruotas
• Standartai: IEC/EN 60947-5-1, VDE 0660 200 dalis
• Atitinka RoHS: taip
• Kontaktų blokai pridedami: ne (perkami atskirai)
• Šviesos elementas pridedamas: ne (perkamas atskirai)

Naudojimas

Įstatykite pavarą į 22,5 mm skersmens angą skydelyje ir pritvirtinkite integruotu laikikliu. Užpakalinėje dalyje pritvirtinkite pasirinktą M22 kontaktų bloką ir, jei reikia apšvietimo, M22-LED šviesos elementą. Baltą paviršių galima graviruoti arba pažymėti etikete pagal konkrečią funkciją.

Patarimas: planuodami pultą, iš anksto numatykite kontaktų blokų ir LED elementų vietas – taip išvengsite papildomų gręžimų ir užtikrinsite, kad apšviestas mygtukas veiktų pagal IEC/EN 60947-5-1 reikalavimus. Laikykitės gamintojo nurodytų sukimo momentų ir montavimo eiliškumo, kad apsaugos klasės išliktų tokios, kokios deklaruotos.
