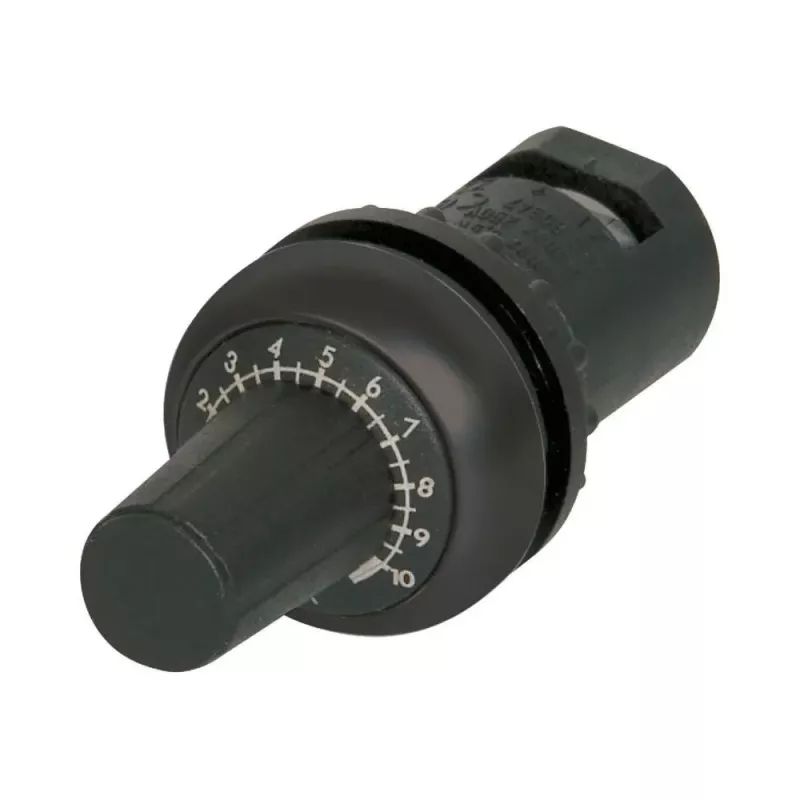

Eaton M22S-R1K sukamasis potenciometras, 1 kΩ, 0,5 W, vieno posūkio, linijinis

Eaton M22S-R1K – tai preciziškas sukamasis potenciometras, skirtas montuoti 22,5 mm skersmens skydo angose. Jis užtikrina patikimą 1 kΩ varžos reguliavimą linijiniu (B tipo) atsaku, todėl idealiai tinka analoginiam valdymui pramonės automatikos sistemose.

Kam skirtas

Šis potenciometras skirtas skydų surinkėjams, mašinų gamintojams ir techninės priežiūros specialistams, kuriems reikia patvaraus, skydo montavimo potenciometro rankiniam analoginiam įvedimui Eaton M22 serijos valdymo stotyse. Jis tinka ten, kur reikalingas vieno posūkio linijinis atsakas paprastam operatoriaus reguliavimui.

Pagrindinės savybės

• Vieno elemento (mono) konstrukcija su 1 kΩ varža ir ±10 % tolerancija.
• Linijinis (B tipo) atsakas užtikrina tolygų išėjimo signalą priklausomai nuo sukimosi kampo.
• Vieno posūkio, 270° elektrinio sukimosi ir 300° mechaninio sukimosi.
• 0,5 W galios išsklaidymas ir iki 100 000 mechaninių operacijų.
• Montuojamas standartinėse 22,5 mm skydo angose; jungiamas prie Eaton M22 kontaktinių blokų varžtiniais gnybtais.
• Darbinė temperatūra nuo -25 °C iki +70 °C, laikymo nuo -40 °C iki +80 °C.

Specifikacijos

• Varža: 1 kΩ
• Galia: 0,5 W
• Tolerancija: ±10 %
• Atsakas: linijinis
• Elementai: 1 (mono)
• Posūkių skaičius: vienas
• Elektrinis sukimasis: 270°
• Mechaninis sukimasis: 300°
• Montavimo skersmuo: 22,5 mm
• Jungtys: varžtiniai gnybtai
• Darbinė temperatūra: -25 °C iki +70 °C
• Laikymo temperatūra: -40 °C iki +80 °C
• Mechaninis ilgaamžiškumas: 100 000 operacijų
• Maksimali įtampa: 22,3 V

Naudojimo patarimai

Kad užtikrintumėte patikimą ir ilgaamžį darbą, rekomenduojame:

Naudokite kartu su Eaton M22 kontaktiniu bloku ir tinkama rankenėle (parduodama atskirai), kad sukurtumėte pilną skydo reguliavimo sprendimą. Įsitikinkite, kad laidai atlaiko mažas sroves, būdingas potenciometro grandinėms. Reguliariai tikrinkite varžtinius gnybtus, kad būtų užtikrintas patikimas kontaktas.
