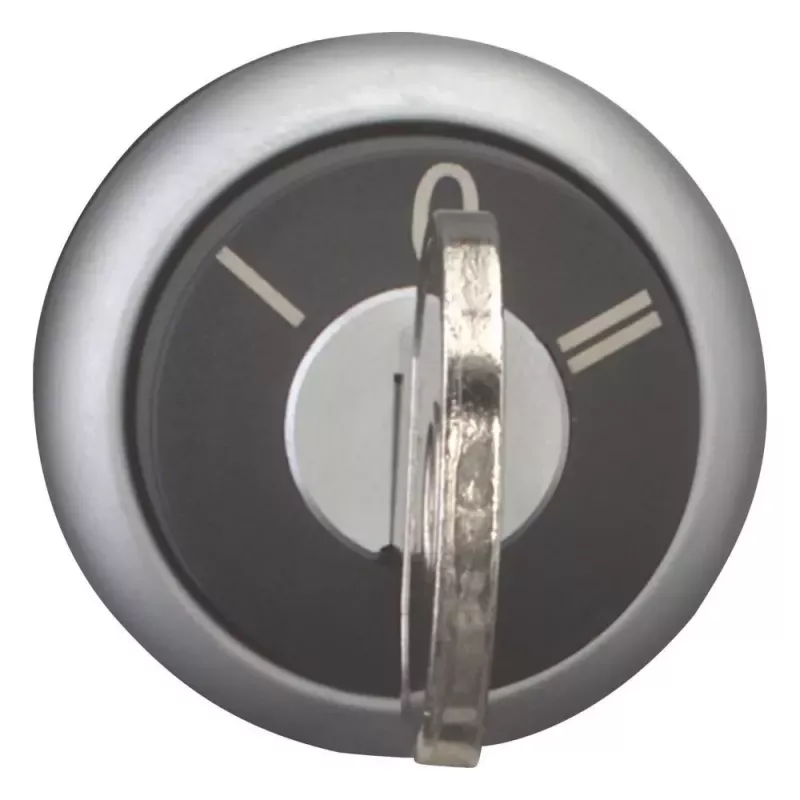

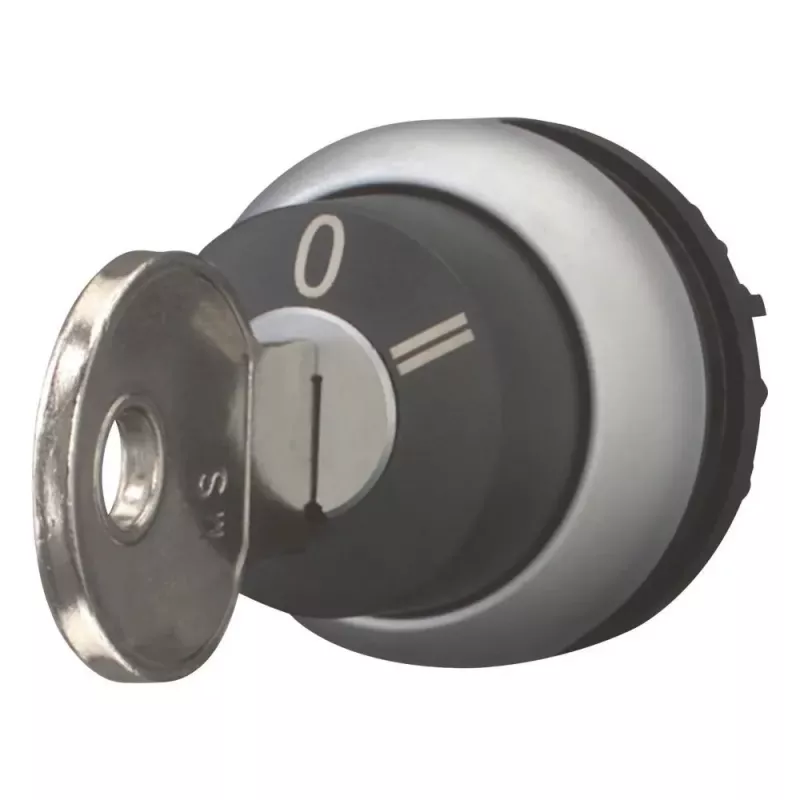

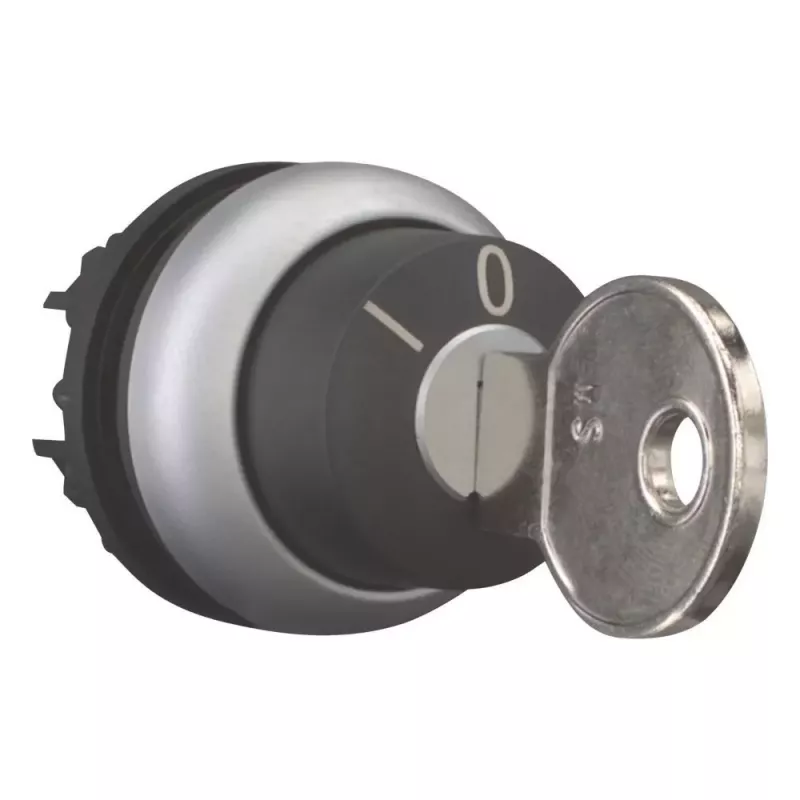

Eaton M22-WRS3-MS2 raktinis perjungiklis su 3 padėtimis, fiksuojamomis, juodas valdymo elementas, titano spalvos apvadas, 22,5 mm 111773

Valdymo pultuose, kuriuose neteisėtas režimo pakeitimas gali sukelti nuostolių ar pavojų, reikia ne tik patikimo, bet ir apsaugoto perjungimo sprendimo. Eaton M22-WRS3-MS2 raktinis perjungiklis su trimis fiksuojamomis padėtimis užtikrina, kad pasirinkta grandinės būsena išliktų stabili tol, kol raktas bus pasuktas iš naujo – tai leidžia kontroliuoti prieigą prie įrenginio režimų ir sumažina netyčinio perjungimo riziką.

Kodėl verta rinktis šį sprendimą

• Trys fiksuojamos padėtys – perjungiklis išlieka pasirinktoje padėtyje, todėl grandinės būsena yra stabili ir nereikalauja nuolatinio operatoriaus dėmesio.
• Raktą galima išimti centrinėje (0) ir dešinėje (I) padėtyse – tai sudaro galimybę užrakinti arba apriboti veikimą, kai prieiga turi būti kontroliuojama.
• Juodas valdymo elementas ir titano spalvos metalinis apvadas dera prie M22 serijos modulinės dizaino linijos ir atrodo profesionaliai net intensyvaus naudojimo aplinkoje.
• 22,5 mm montavimo skersmuo atitinka standartines skydo išpjovas – montavimas paprastas ir suderinamas su plačiai naudojamais pramoniniais skydais.
• Priekinė apsauga IP66, NEMA 4X, 13 – atsparus dulkėms, vandens purslams ir nepalankioms eksploatavimo sąlygoms.

Kam tinka

Šis perjungiklis skirtas pramonės automatizavimo, mašinų valdymo ir techninės priežiūros specialistams, kuriems reikia riboti prieigą prie tam tikrų įrenginio režimų. Jis tinka gamybos linijų, siurblių, ventiliacijos ar kitų įrenginių valdymo skydams, kuriuose režimo pakeitimas turi būti sąmoningas ir apsaugotas raktu. Tinka ir įmonėms, kurios standartizuoja valdymo elementus pagal Eaton M22 seriją.

Pagrindinės specifikacijos

• Gaminio tipas: raktinis perjungiklis
• Padėčių skaičius: 3
• Perjungimo veiksmas: fiksuojamas (latching)
• Rakto išėmimo padėtys: centrinė (0) ir dešinė (I)
• Rakto tipas: MS2
• Valdymo elemento spalva: juoda
• Apvado medžiaga ir spalva: titano spalvos metalas
• Montavimo skersmuo: 22,5 mm
• Apsaugos klasė (priekinė): IP66, NEMA 4X, 13
• Darbinė temperatūra: nuo -25 iki +70 °C
• Mechaninis ilgaamžiškumas: > 0,5 x 10^6 operacijų
• Perjungimo kampas: 2 x 45°
• Priekinės dalies matmenys (P x A): 29,7 x 29,7 mm
• Korpuso medžiaga: aukštos kokybės plastikas
• Serija: M22
• Kontaktinių blokų suderinamumas: Eaton M22 serija (nepridedama)

Naudojimas

Įstatykite perjungiklį į 22,5 mm skersmens skydo angą ir prijunkite suderinamus Eaton M22 kontaktinius blokus (parduodami atskirai). Pasukite raktą į norimą padėtį – perjungiklis išliks joje, kol bus pasuktas iš naujo. Jei reikia apriboti veikimą, išimkite raktą centrinėje (0) arba dešinėje (I) padėtyje. Prieš montuodami įsitikinkite, kad kontaktinių blokų konfigūracija atitinka jūsų grandinės reikalavimus.

Patarimas: jei reikia visiškai užkirsti kelią netyčiniam perjungimui, naudokite raktą išimtą centrinėje padėtyje ir laikykite jį pas atsakingą darbuotoją. Visada patikrinkite kontaktinių blokų suderinamumą prieš užsakydami – M22 serijos blokai perkami atskirai.
