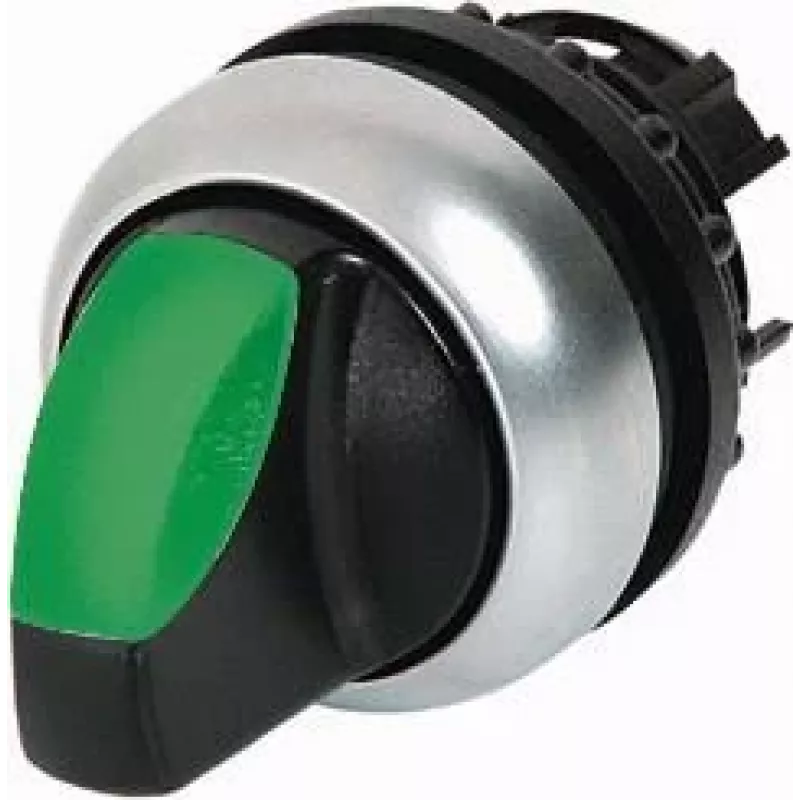

Eaton M22-WLK3-G perjungiklis su pasirinkimo rankenėle, 3 padėčių, fiksuojamasis, žalia svirtis, titano spalvos apvadas, 22,5 mm 216837

Eaton M22-WLK3-G – tai 3 padėčių fiksuojamasis perjungiklis, skirtas valdymo pultams, kuriuose reikia patikimai rinktis vieną iš kelių darbo režimų ir išlaikyti jį nepakeistą iki sąmoningo perjungimo. Žalia svirtis ant titano spalvos metalinio apvado užtikrina aiškų vizualinį ir lytėjimo atsaką, o 22,5 mm montavimo skersmuo tinka standartinėms skydo išpjovoms.

Kam skirtas

Šis priekinis elementas skirtas skydų surinkėjams ir mašinų integratoriams, kurie stato valdymo stoteles pramoninei įrangai, konvejerių sistemoms ar procesų automatizavimui. Jis tinka ten, kur operatorius turi pasirinkti vieną iš trijų būsenų – pavyzdžiui, rankinis / išjungta / automatinis – ir reikia patvaraus, ilgaamžio perjungiklio.

Pagrindinės savybės

• 3 fiksuojamosios padėtys su 2 x 45° perjungimo kampu aiškiam režimo pasirinkimui
• Žalia svirties rankenėlė ant titano spalvos metalinio apvado – gerai matoma
• Modulinė M22 serijos konstrukcija; kontaktų blokai užsakomi atskirai pagal grandinės poreikius
• Priekinė apsauga IP66, IP67 ir IP69K – atspari atšiaurioms sąlygoms
• Darbinė temperatūra nuo -25 °C iki +70 °C
• Mechaninis ilgaamžiškumas viršija 500 000 operacijų

Specifikacijos

• Jungiklio tipas: perjungiklis su pasirinkimo rankenėle
• Padėčių skaičius: 3
• Veikimo režimas: fiksuojamasis
• Pavaros tipas: svirties rankenėlė
• Pavaros spalva: žalia
• Apvado medžiaga: metalas
• Apvado spalva: titano
• Montavimo angos skersmuo: 22,5 mm
• Serija: Eaton M22
• Apšvietimas: neapšviestas
• Perjungimo kampas: 2 x 45°
• Mechaninis ilgaamžiškumas: > 0,5 x 10^6 operacijų
• Darbinė temperatūra: -25…+70 °C
• Sandėliavimo temperatūra: -40…+80 °C

Naudojimas

Prie šio priekinio elemento reikia atskirai užsakyti su M22 serija suderinamus kontaktų blokus, kad būtų užbaigta perjungimo funkcija. Priekis montuojamas be įrankių – užspaudžiamas, tačiau prieš montuodami patikrinkite skydo storį ir sandarinimo reikalavimus konkrečiai IP apsaugos klasei.

Patarimas: rinkdamiesi kontaktų blokus pagal grandinės schemą iš anksto suplanuokite, kiek kontaktų reikės kiekvienai iš trijų padėčių – taip išvengsite papildomų užsakymų. Fiksuojamasis veikimas reiškia, kad padėtis išlieka ir atleidus rankenėlę, todėl šis perjungiklis tinka režimų pasirinkimui, o ne trumpalaikiams impulsams.
