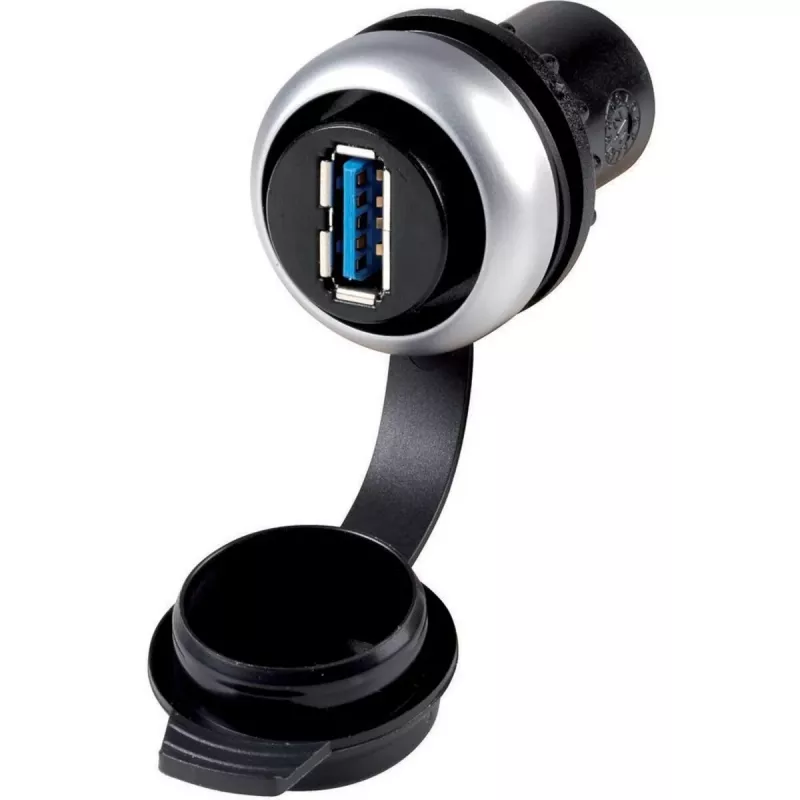

Eaton M22-USB USB 3.0 skydinis lizdas, Type A female į Type A female, IP65 priekis, 22,5 mm 147539

Kai reikia patikimo USB 3.0 ryšio pramoninėse valdymo panelėse, sprendimas turi būti toks pat tvirtas kaip ir pati įranga. Eaton M22-USB skydinis lizdas suprojektuotas taip, kad atlaikytų dulkes, vandens srovę ir kasdienį naudojimą gamybos aplinkoje, išlaikydamas 5 Gbps duomenų perdavimo spartą.

Kodėl verta rinktis

• USB 3.0 SuperSpeed iki 5 Gbps – greitas duomenų perdavimas ir įrenginių įkrovimas
• IP65 priekinė apsauga – atsparus dulkėms ir vandens srovėms
• Standartinis 22,5 mm montavimo diametras – tinka daugeliui skydų
• Suderinamas su USB 2.0 ir USB 1.1 įrenginiais
• Patvirtintas CE, UL, CSA – atitinka pramoninius reikalavimus

Techninė specifikacija

• Jungties tipas: USB Type-A female (priekyje ir gale)
• Prievadų skaičius: 1
• Montavimas: skydinis / įleidžiamas
• Montavimo diametras: 22,5 mm
• Įrengimo gylis už skydo: 32,5 mm
• Darbinė temperatūra: nuo -25 °C iki +70 °C
• Medžiaga: polikarbonatas
• Spalva: juoda
• Serija: Eaton M22
• Patvirtinimai: CE, UL, CSA

Kam tinka

Šis lizdas skirtas inžinieriams, technikams ir įmonėms, kuriančioms ar atnaujinantioms valdymo pultus, mašinų valdymo skydus ar automatizavimo spintas. Jis leidžia patogiai prijungti USB atmintines, klaviatūras, pelės ar kitus įrenginius tiesiai prie skydo, išvengiant laidų išvedimo pro dureles. Dėl IP65 apsaugos priekinės dalies jis tinka net ir ten, kur yra dulkių ar drėgmės.

Kaip naudoti

Įstatykite lizdą į 22,5 mm skylę skydelyje ir pritvirtinkite iš galinės pusės. Priekinė USB Type-A female jungtis bus pasiekiama operatoriui, o galinė – prijungs prie vidinio įrenginio. Užtikrinkite, kad gylis už skydo (32,5 mm) atitiktų jūsų skydo storį ir vidinę erdvę. Nenaudokite jėgos, kad nepažeistumėte kontaktų.

Patarimas: jei planuojate dažnai jungti ir atjungti įrenginius, rinkitės trumpus USB 3.0 kabelius su atitinkamais kampiniais kištukais – taip sumažinsite mechaninį įtempimą ir prailginsite lizdo tarnavimo laiką. Visada įsitikinkite, kad galinė pusė apsaugota nuo tiesioginio vandens poveikio, nes IP65 taikoma tik priekinei pusei.
