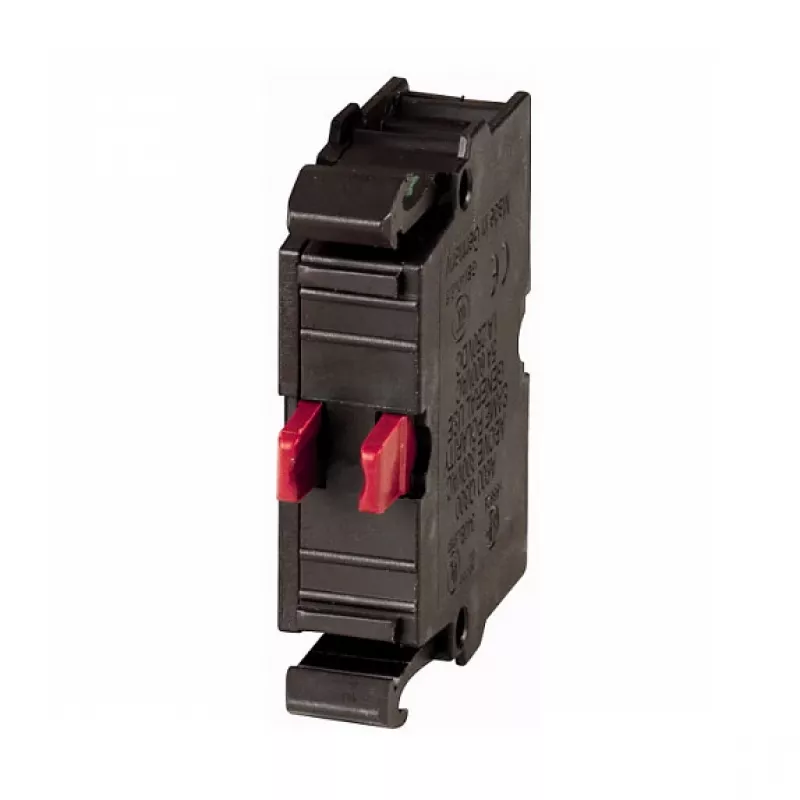

EATON M22-K01 priekinio montavimo kontaktinis elementas 1 NC su varžtinėmis gnybtų jungtimis 216378

Kai kuriate valdymo grandines, kuriose svarbus patikimas normaliai uždaro kontakto veikimas, EATON M22-K01 yra sprendimas, kuriuo galite pasikliauti. Šis priekinio montavimo kontaktinis elementas užtikrina 6 A perjungimo galią (AC-15, 230 V) ir atitinka griežtus pramoninius standartus, todėl tinka net ir didelio cikliškumo aplikacijoms.

Paskirtis ir privalumai

EATON M22-K01 (MPN 216378) yra modulinės Eaton M22 serijos dalis, skirta profesionaliam valdymo pultų ir automatikos spintų montavimui. Vienas normaliai uždaras (NC) kontaktas idealiai tinka avarinio sustojimo grandinėms, apsauginiams blokavimams ir būsenos stebėjimui. Varžtinės gnybtų jungtys užtikrina tvirtą ir lengvai prižiūrimą laidų sujungimą, o priekinis montavimas pagreitina įrengimą ir keitimą.

Pagrindiniai privalumai

• Ilgaamžiškumas: sidabro lydinio kontaktai ir 6 kV impulsinė įtampa garantuoja patikimą veikimą ilgą laiką.
• Lankstus montavimas: priekinis tvirtinimas leidžia greitai integruoti į esamas sistemas.
• Platus darbinės temperatūros diapazonas: nuo -25 °C iki +70 °C, tinka įvairioms pramoninėms aplinkoms.
• Atitiktis standartams: IEC/EN 60947-5-1 ir VDE 0660 – užtikrina saugumą ir suderinamumą.

Techninės specifikacijos

• Kontaktų konfigūracija: 1 NC (normaliai uždaras)
• Montavimo tipas: priekinis
• Jungties tipas: varžtinės gnybtų jungtys
• Vardinė darbinė srovė (AC-15, 230 V): 6 A
• Vardinė darbinė srovė (DC-13, 24 V): 3 A
• Vardinė darbinė įtampa (AC): 500 V
• Vardinė darbinė įtampa (DC): 250 V
• Vardinė izoliacijos įtampa (Ui): 500 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Gnybtų talpa (vientisas laidas): 1 x (0.5 - 2.5) mm² / 2 x (0.5 - 1.5) mm²
• Gnybtų talpa (daugiagyslis laidas): 1 x (0.5 - 2.5) mm² / 2 x (0.5 - 1.5) mm²
• Apsaugos laipsnis (gnybtai): IP20
• Darbinės temperatūros diapazonas: -25 iki +70 °C
• Laikymo temperatūros diapazonas: -40 iki +80 °C
• Standartų atitiktis: IEC/EN 60947-5-1, VDE 0660
• Suderinamumas: Eaton M22 serija
• Kontaktų medžiaga: sidabro lydinys
• Taršos laipsnis: 3
• Apsauga nuo trumpojo jungimo: saugiklis 10 A gG/gL

Kaip naudoti

Elementas montuojamas į M22 serijos valdymo pultus arba spintas. Prijunkite laidus prie varžtinių gnybtų, užtikrindami tinkamą priveržimą. Naudokite su atitinkamu M22 valdymo elementu (mygtuku, perjungikliu).

Rekomendacijos

EATON M22-K01 yra patikimas pasirinkimas normaliai uždaro kontakto grandinėms. Dėl tvirtų elektrinių parametrų ir atitikties tarptautiniams standartams, jis puikiai tinka pramoninės automatikos projektams. Prieš montuodami įsitikinkite, kad grandinės įtampa ir srovė neviršija nurodytų verčių.
