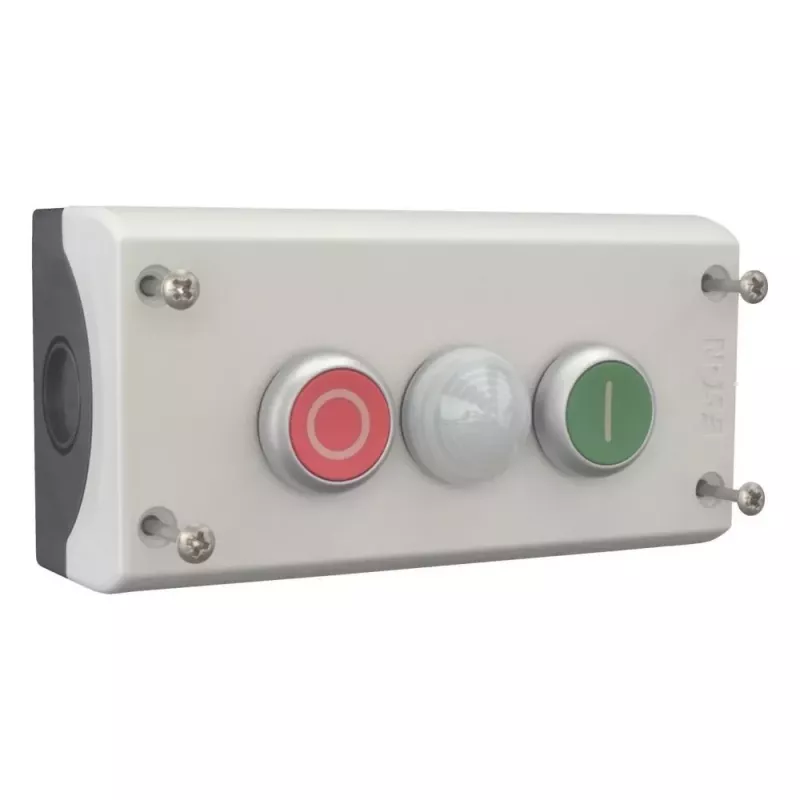

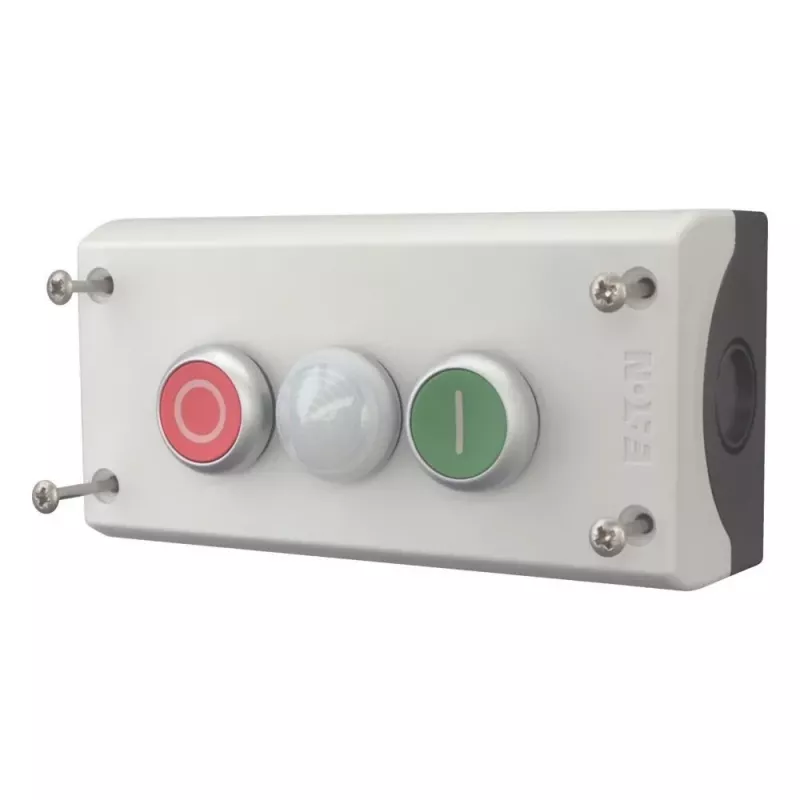

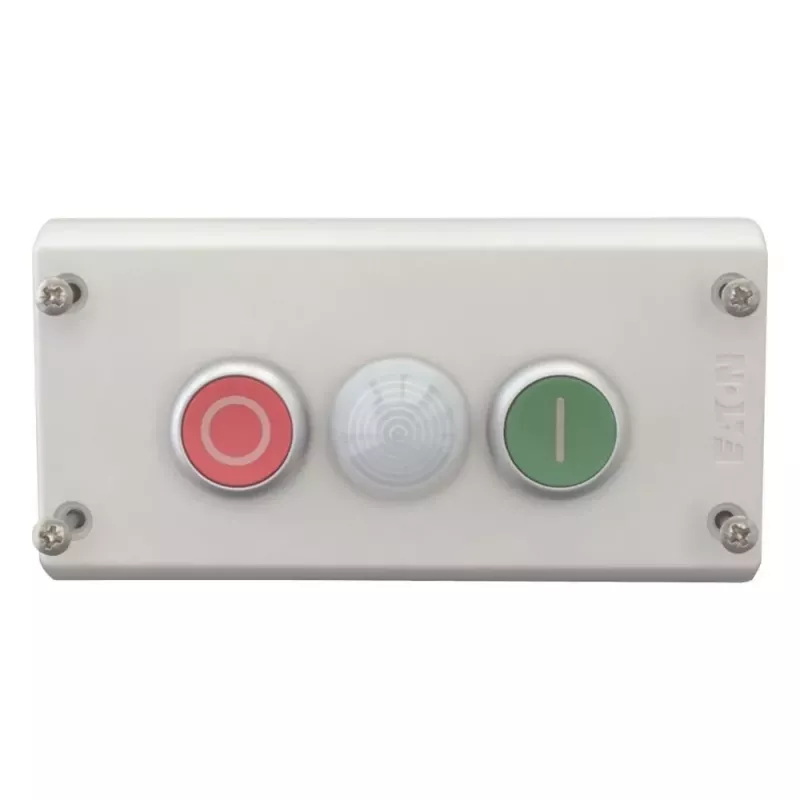

Eaton M22-I3-M2 pilkas mygtukų dėžutė, 3 išpjovos, 22,5 mm 216533

Pramoninėse valdymo sistemose patikimumas prasideda nuo tinkamo korpuso. Eaton M22-I3-M2 – tai tvirta, paviršiuje montuojama dėžutė, skirta iki trijų 22,5 mm skersmens valdymo elementų įrengimui. Ji apsaugo laidus nuo dulkių, drėgmės ir mechaninio poveikio, išlaikydama patogią prieigą prie jungčių.

Kam skirta

Skydų surinkėjams ir techninės priežiūros inžinieriams, kuriems reikia kompaktiško, IP66/IP67/IP69K apsaugos klasės korpuso mašinų valdymo ar vietinėms operatoriaus stotims.

Pagrindinės savybės

• Trys 22,5 mm išpjovos, suderinamos su Eaton M22 serijos valdymo įtaisais
• Pilko polikarbonato korpusas (RAL 7035) su prisukamu dangteliu
• Iš anksto paženklintos kabelių įvadų vietos: 2x M20 viršuje, 1x M20 apačioje
• Paviršinio montavimo tipas – lengvas ir greitas įrengimas
• Atsparumas smūgiams IK08 ir degumo klasė UL 94 V-0

Specifikacijos

• Išpjovų skaičius: 3
• Išpjovos skersmuo: 22,5 mm
• Korpuso medžiaga: polikarbonatas
• Korpuso spalva: pilka (RAL 7035)
• Apsaugos klasė: IP66, IP67, IP69K
• NEMA klasė: NEMA 1, 3, 3R, 4, 4X, 12, 13
• Montavimo tipas: paviršinis
• Produkto serija: Eaton M22
• Darbinė temperatūra: nuo -25 °C iki +70 °C
• Sandėliavimo temperatūra: nuo -40 °C iki +80 °C
• Kabelių įvadas: iš anksto paženklintos išpjovos (2x M20 viršuje, 1x M20 apačioje)
• Dangtelio tvirtinimas: varžtais
• Atsparumas smūgiams: IK08
• Degumo klasė: UL 94 V-0
• Suderinamumas: Eaton M22 serijos valdymo įtaisai
• Korpuso tipas: tuščias valdymo stoties korpusas
• Eilių skaičius: 1
• Sandarinimo plokštė: nėra (integruotos išpjovos)

Naudojimas

Nuimkite dangtelį atsukdami varžtus, įstatykite reikiamus M22 serijos mygtukus, jungiklius ar signalines lemputes į 22,5 mm išpjovas ir prijunkite laidus. Kabelius įveskite per paženklintas angas, kurios lengvai išmušamos. Užsukite dangtelį – korpusas paruoštas naudoti net ir sudėtingomis sąlygomis.

Patarimas: jei reikia didesnio valdymo elementų skaičiaus, rinkitės korpusą su daugiau išpjovų. Visada patikrinkite, ar naudojami M22 serijos įtaisai atitinka korpuso apsaugos klasę, kad visa sistema išlaikytų IP66/IP67/IP69K reikalavimus.
