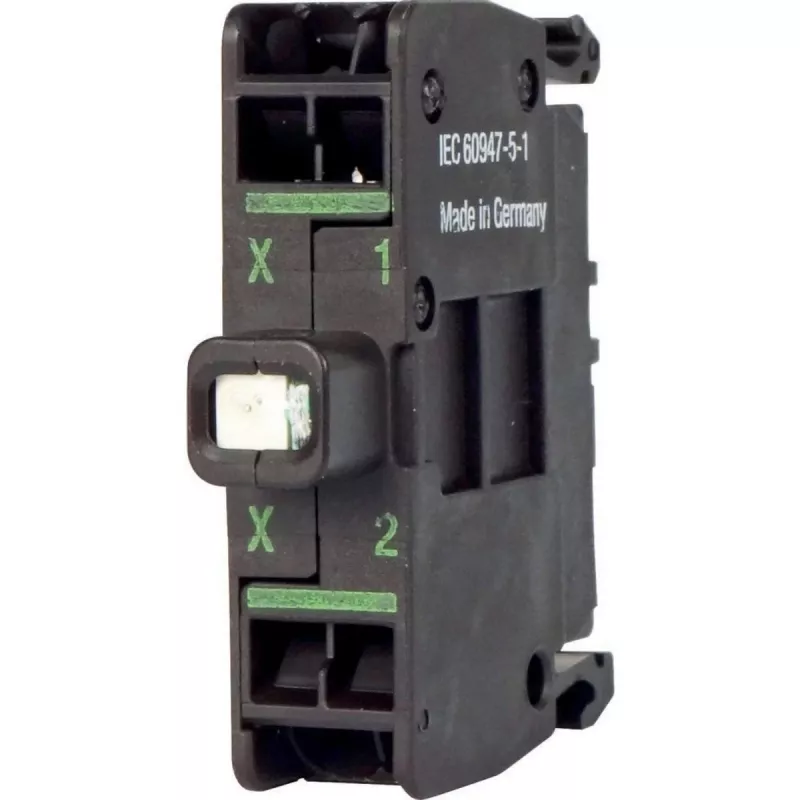

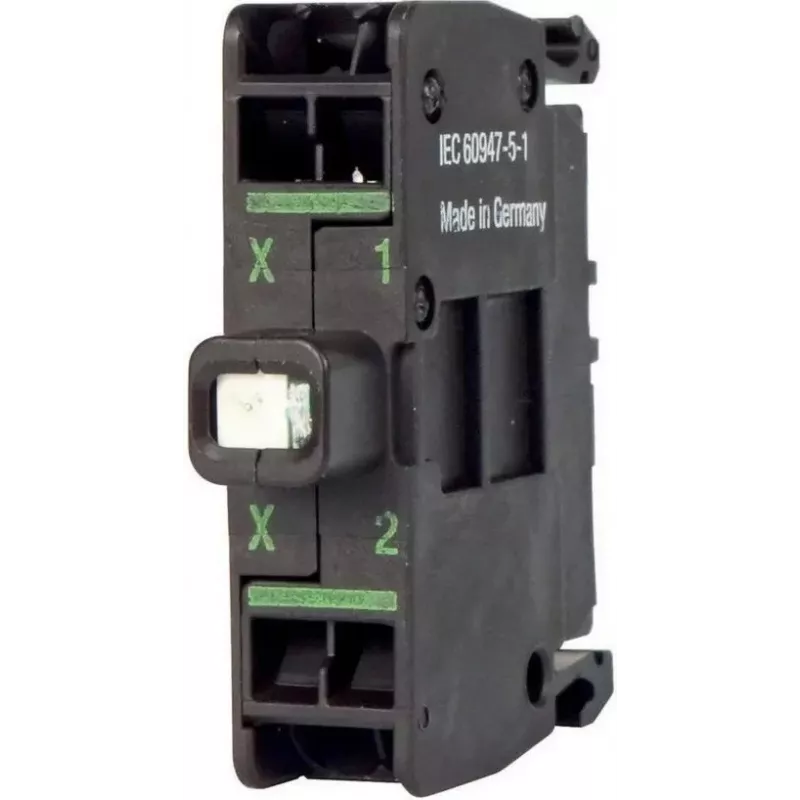

Eaton M22-CLEDC-R LED elementas, raudonas, 24V AC/DC 216573

Kai valdymo pulto signalinė lemputė turi veikti dešimtmečius be priežiūros, kiekviena detalė turi būti suprojektuota taip, kad nereikėtų abejoti. Eaton M22-CLEDC-R LED elementas – tai raudonos šviesos šaltinis, sukurtas specialiai M22 serijos prietaisams, užtikrinantis patikimą būsenos indikaciją net intensyvaus darbo sąlygomis.

Kodėl verta rinktis šį LED elementą

• Raudona LED šviesa aiškiai perteikia įspėjimą arba veikimo būseną
• 24 V AC/DC maitinimas tinka standartinėms pramoninėms valdymo grandinėms
• Integruojamas tiesiai į Eaton M22 mygtukus ir signalines lempas – nereikia papildomų laikiklių
• Sraigtiniai gnybtai užtikrina patikimą ir greitą prijungimą
• Daugiau nei 100 000 valandų tarnavimo laikas sumažina techninės priežiūros poreikį

Kam skirtas

Šis elementas skirtas inžinieriams, elektrikams ir techninės priežiūros specialistams, kurie projektuoją, montuoja ar remontuoja valdymo pultus, mašinų valdymo sistemas ir automatizavimo įrangą. Jis puikiai tinka ten, kur reikalinga patikima ir ilgaamžė indikacija – nuo gamybos linijų iki pastatų inžinerinių sistemų.

Techninės specifikacijos

• Produkto tipas: LED elementas
• Serija: Eaton M22
• Šviesos šaltinis: LED
• Apšvietimo spalva: raudona
• Darbinė įtampa: 24 V AC/DC
• Srovės tipas: AC/DC
• Prijungimas: sraigtiniai gnybtai
• Montavimas: galinis
• Nominali izoliacijos įtampa (Ui): 600 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Energijos suvartojimas: < 1 W
• Tarnavimo laikas: > 100 000 valandų
• Darbinė temperatūra: -25 iki +70 °C
• Sandėliavimo temperatūra: -40 iki +80 °C
• Apsaugos laipsnis (gnybtai): IP20
• Gnybtų talpa: 1 x (0,5–2,5 mm²) arba 2 x (0,5–1,5 mm²)
• Suderinamumas: Eaton M22 valdymo prietaisai
• Patvirtinimai: CE, UL, CSA, CCC

Kaip naudoti

LED elementas montuojamas į M22 serijos prietaiso galinę dalį. Įstatykite elementą į korpusą ir pritvirtinkite. Prijunkite laidus prie sraigtinių gnybtų – galima jungti vieną 0,5–2,5 mm² laidininką arba du 0,5–1,5 mm² laidininkus. Dėl mažo energijos suvartojimo (< 1 W) elementas tausoja maitinimo šaltinį ir mažina šilumos išsiskyrimą pulto viduje.

Patarimas: prieš montuodami įsitikinkite, kad maitinimo įtampa neviršija 24 V AC/DC. Jei naudojate kelis elementus viename pulte, rekomenduojame juos maitinti iš atskiro maitinimo šaltinio, kad būtų išvengta įtampos kritimo. Reguliariai tikrinkite gnybtų priveržimą – tai prailgins įrenginio tarnavimo laiką.
