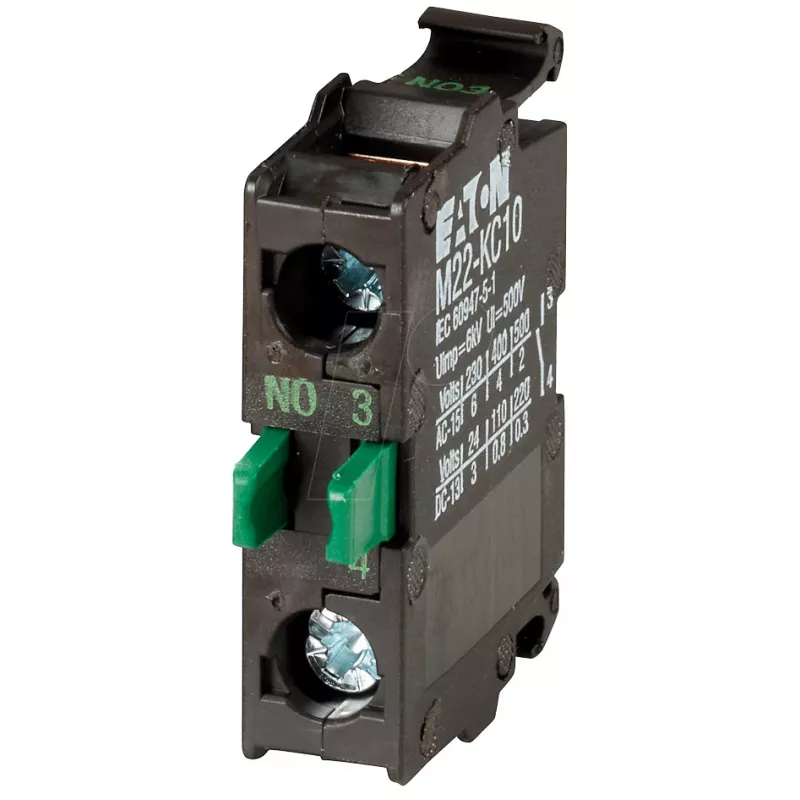

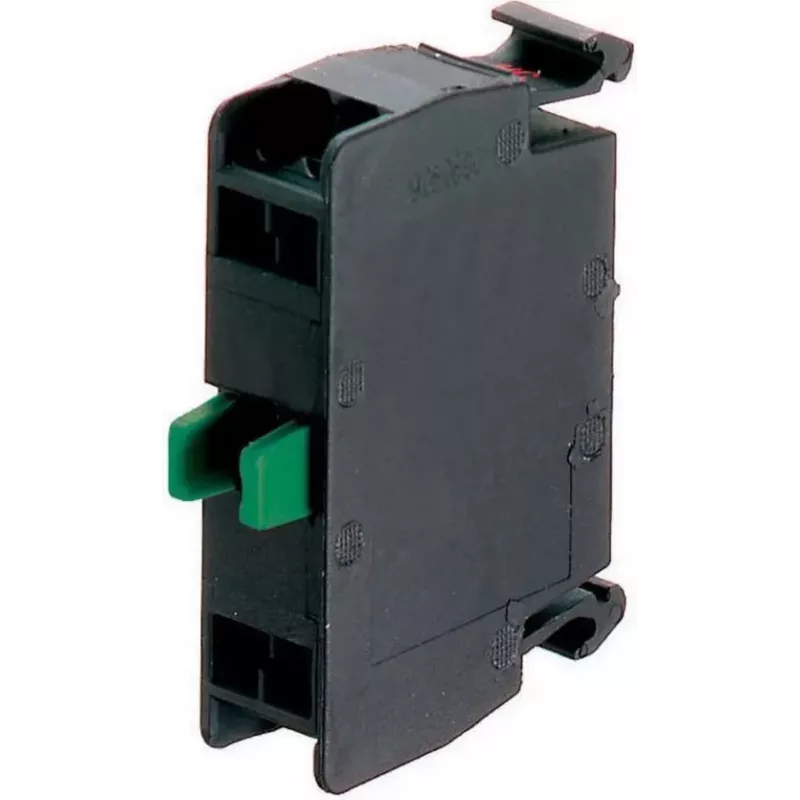

EATON M22-CKC10 kontaktinis elementas 1NO su spyruoklinėmis gnybtų jungtimis, montuojamas ant pagrindo

Šis EATON M22-CKC10 kontaktinis elementas užtikrina patikimą perjungimą pramoninėse valdymo grandinėse, pasižymi vienu normaliai atidarytu kontaktu ir spyruoklinėmis gnybtų jungtimis, kurios garantuoja saugų ir nereikalaujantį priežiūros laidų sujungimą. Montavimas ant pagrindo leidžia sklandžiai integruoti į EATON M22 modulinę sistemą, užtikrinant greitą įrengimą ir ilgalaikį veikimą net sudėtingomis sąlygomis.

Privalumai

Sukurtas dideliam atsparumui, šis kontaktinis elementas atlaiko daugiau nei 5 milijonus mechaninių operacijų, taip sumažindamas prastovas ir keitimo išlaidas. Spyruoklinių gnybtų technologija užtikrina atsparumą vibracijai nenaudojant specialių įrankių, o kompaktiškas montavimas ant pagrindo taupo vietą skydelyje. Esant 500 V izoliacijos įtampai ir 6 kV impulsinei įtampai, jis atitinka griežtus IEC/EN 60947-5-1 standartus dėl saugumo ir patikimumo.

Kam tinka

• Valdymo skydeliams ir staklėms, kurioms reikalingas patikimas perjungimas
• Automatizavimo sistemoms su dažnais veikimo ciklais
• Aplikacijoms, kurioms reikia saugaus ir įrankių nereikalaujančio laidų sujungimo
• Aplinkoms, kuriose temperatūra svyruoja nuo -25°C iki +70°C

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 1 normaliai atidarytas (NO)
• Gnybtų tipas: spyruokliniai, tinka 0,5–2,5 mm² vientisam arba vytam laidui
• Vardinė darbinė srovė: 6 A esant AC-15 230 V, 3 A esant DC-13 24 V
• Vardinė izoliacijos įtampa: 500 V; impulsinė įtampa: 6 kV
• Apsaugos laipsnis: IP20 (gnybtai)
• Mechaninis tarnavimo laikas: >5 mln. operacijų; elektrinis tarnavimo laikas: >0,5 mln. operacijų
• Taršos laipsnis: 3; trumpojo jungimo apsauga: maks. 10 A gG/gL saugiklis
• Montavimas: ant pagrindo, suderinamas su EATON M22 serija

Rekomendacijos

Derinkite su EATON M22 mygtukais, perjungikliais arba signalinėmis lemputėmis, kad sukurtumėte pilną valdymo stotį. Atšiauriose aplinkose apsvarstykite papildomą korpuso apsaugą, kad apsaugotumėte gnybtus nuo dulkių ir drėgmės.
