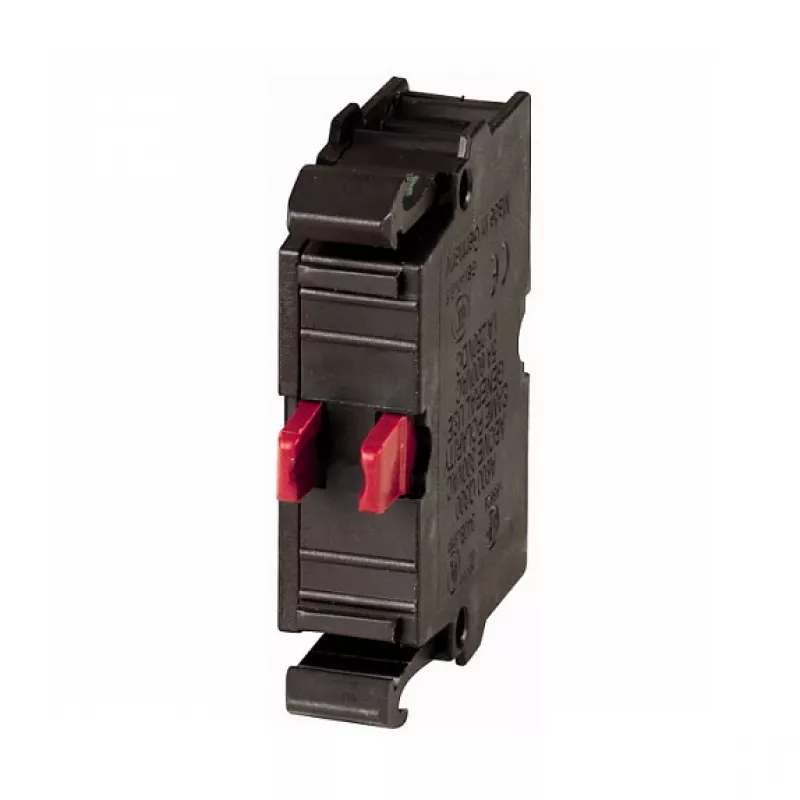

EATON M22-CK01 kontaktinis elementas, 1 NC, priekinis montavimas, spyruoklinė gnybtų jungtis

Kai valdymo spintos durys užsidaro, svarbiausia tampa tai, kas slypi už mygtuko – patikimas kontaktinis elementas, kuris kiekvieną kartą reaguoja tiksliai ir be delsų. EATON M22-CK01 yra būtent toks komponentas, skirtas M22 serijos mygtukams ir indikatoriams, suteikiantis vieną normaliai uždarytą kontaktą priekinio montavimo korpuse, kuris tiesiog užsifiksuoja ant pavaros mechanizmo. Spyruoklinė gnybtų jungtis pagreitina laidų sujungimą ir užtikrina atsparumą vibracijai.

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 1 NC (normaliai uždarytas)
• Montavimas: priekinis, skirtas EATON M22 įrenginiams
• Gnybtai: spyruoklinė gnybtų jungtis, laidų skerspjūvis 0,5–2,5 mm² (vientisas/su gyslomis)
• Vardinė darbinė įtampa: 500 V kintamoji / 250 V nuolatinė
• Vardinė izoliacijos įtampa: 500 V; vardinė atsparumo impulsinei įtampai: 6 kV
• Vardinė darbinė srovė AC-15: 6 A (230 V); DC-13: 0,2 A (220 V)
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinė temperatūra: nuo –25 °C iki +70 °C
• Mechaninis tarnavimo laikas: > 5 mln. ciklų; elektrinis tarnavimo laikas: > 0,5 mln. ciklų
• Standartai: IEC/EN 60947-5-1, VDE 0660 dalis 200; sertifikatai: CE, UL, CSA

Kodėl verta rinktis

Eaton M22 linija garsėja moduliniu lankstumu ir tvirta inžinerija. Šis kontaktinis elementas paveldi šias savybes – užtikrina stabilų perjungimą net ir ekstremaliomis pramoninėmis temperatūromis. Spyruoklinė gnybtų jungtis pašalina poreikį periodiškai priveržti laidus, taip sumažindama priežiūros darbus per visą mašinos eksploatacijos laiką. Tarptautiniai sertifikatai supaprastina valdymo spintų surinkimą ir padeda išlaikyti įrangos atitiktį reikalavimams.

Tinkamiausi naudojimo atvejai

• Avarinio sustabdymo grandinės valdymo spintose ir mechanizmuose
• Būsenos grįžtamasis ryšys indikatoriams ir PLC įėjimams
• Režimų perjungikliai variklių paleidimo stotyse
• Automatikos įranga su priekiniais valdymo įrenginiais

Naudinga žinoti

Šis kontaktinis elementas skirtas daugiau nei 5 mln. mechaninių ciklų, tačiau elektrinis tarnavimo laikas priklauso nuo perjungiamos srovės ir įtampos. Induktyvioms apkrovoms būtina taikyti atitinkamus deratingo koeficientus. Montuojant spyruoklinė gnybtų jungtis priima iki 2,5 mm² laidus; naudokite tinkamą atsuktuvą gnybtų angai atidaryti ir įkiškite laidą, nenuimdami per daug izoliacijos. Priekinio montavimo konstrukcija leidžia greitai surinkti be specialių įrankių, todėl šis elementas yra patogus tiek naujiems projektams, tiek modernizavimui.
