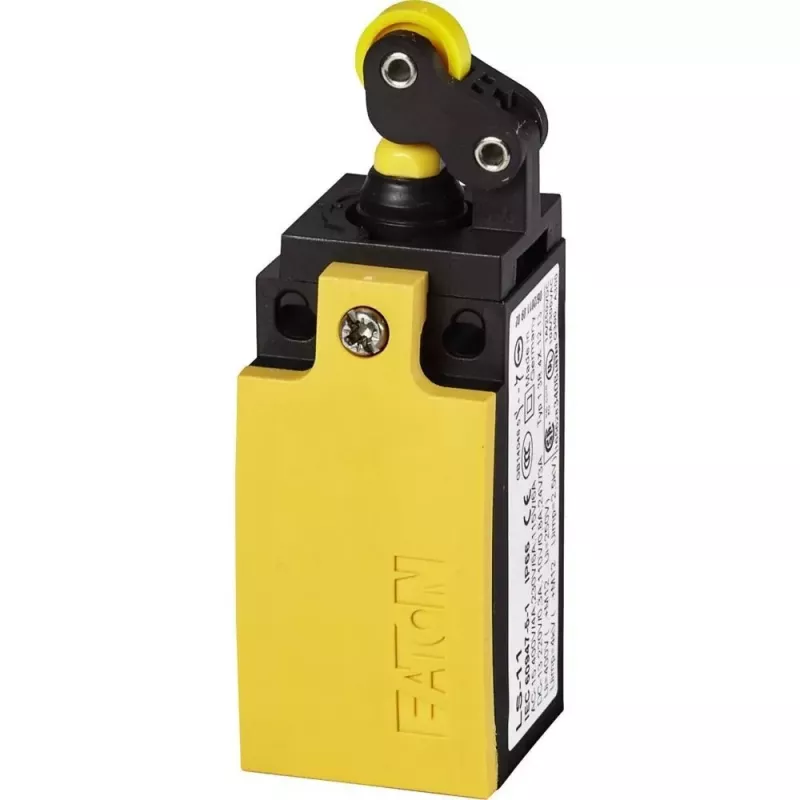

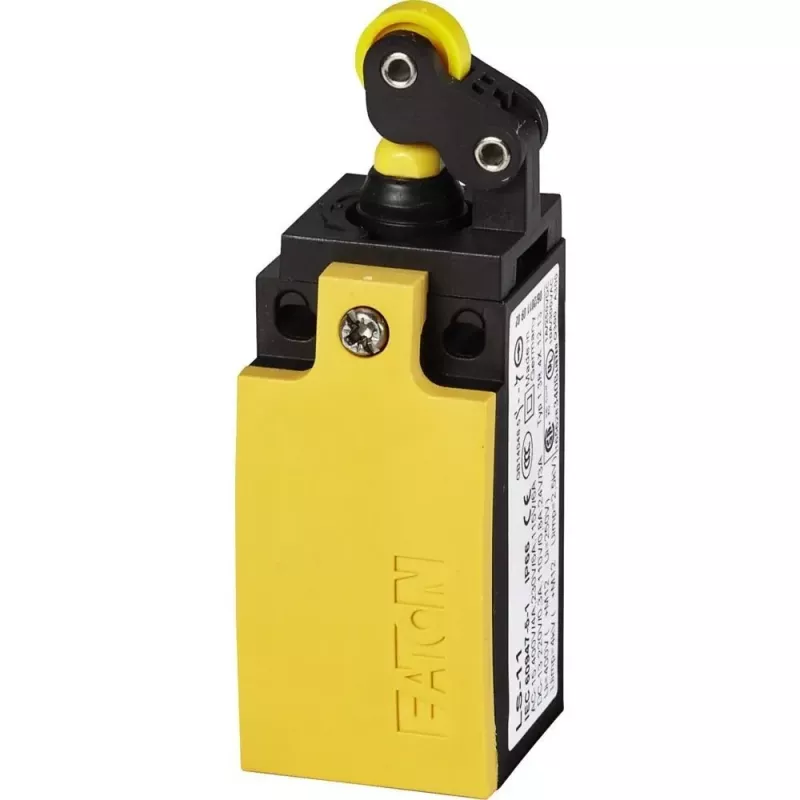

Eaton LS-S11/LS ribinis jungiklis su ritinėlio svirtimi, 1NO+1NC, 400VAC 4A, IP67, 106787

Kai reikia patikimai fiksuoti mechanizmų padėtį net ir sunkiausiomis sąlygomis – dulkių, drėgmės ar vibracijos aplinkoje – įprasti jutikliai dažnai nuvilia. Eaton LS-S11/LS ribinis jungiklis su ritinėlio svirtimi sukurtas būtent tokiems iššūkiams: jo sandarus IP67 korpusas ir momentiniai kontaktai užtikrina stabilų darbą net ten, kur kiti sprendimai greitai susidėvi.

Kodėl verta rinktis šį ribinį jungiklį

• Ilgaamžiškumas: mechaninis atsparumas viršija 10 milijonų operacijų, o elektrinis – 1 milijoną, todėl mažėja techninės priežiūros poreikis ir ilgėja įrenginio eksploatacijos laikas.
• Lankstus montavimas: ritinėlio svirtį galima reguliuoti keturiomis kryptimis – tai leidžia prisitaikyti prie skirtingų mechanizmų geometrijos nekeičiant viso mazgo.
• Atsparumas aplinkai: IP67 apsaugos klasė užtikrina, kad jungiklis veiks tiek lauke, tiek plovimo zonose, kur būtina apsauga nuo vandens ir dulkių.
• Plačios temperatūrinės ribos: darbinė temperatūra nuo -25 iki +70 °C leidžia naudoti tiek šaltose sandėliavimo patalpose, tiek prie šilumą generuojančių mašinų.

Kam tinka

Šis jungiklis skirtas profesionaliems inžinieriams ir techninės priežiūros specialistams, dirbantiems su:

• staklėmis ir konvejerių sistemomis;
• automatizuotomis gamybos linijomis;
• medžiagų apdorojimo įranga;
• lauko ar plovimo aplinka, kur reikalinga IP67 apsauga.

Pagrindinės specifikacijos

• Pavara: ritinėlio svirtis, reguliuojama 4 kryptimis
• Perjungimo funkcija: momentinė (snap-action)
• Kontaktai: 1NO + 1NC
• Nominali darbinė srovė: 4 A esant 240 V AC-15, 3 A esant 400 V AC-15
• Nominali izoliacijos įtampa: 500 V
• Nominali impulsinė atsparumo įtampa: 6 kV
• Tradicinė šiluminė srovė: 10 A
• Apsaugos klasė: IP67
• Korpuso medžiaga: stiklo pluoštu armuotas termoplastikas
• Kabelio įvadas: 1 x M20 x 1,5
• Prijungimas: varžtiniai gnybtai
• Darbinė temperatūra: -25 … +70 °C
• Mechaninis atsparumas: > 10 mln. operacijų
• Elektrinis atsparumas: > 1 mln. operacijų
• Standartai: IEC/EN 60947-5-1
• Montavimas: paviršinis

Kaip naudoti

Montuokite jungiklį ant tvirto pagrindo, užtikrindami, kad ritinėlio svirtis laisvai judėtų ir būtų tinkamai nukreipta į fiksuojamą objektą. Prijunkite laidus prie varžtinių gnybtų pagal schemą: 1NO kontaktas naudojamas signalui, kai objektas pasiekia padėtį, o 1NC – atvirkščiai. Prieš paleisdami įrenginį, patikrinkite, ar kontaktai perjungia momentiškai ir ar korpusas sandariai uždarytas, kad būtų išlaikyta IP67 apsauga.

Patarimas: reguliuodami ritinėlio svirtį, visada atjunkite maitinimą. Jei jungiklis naudojamas lauke, periodiškai apžiūrėkite tarpines ir kabelio įvadą – taip prailginsite tarnavimo laiką net ir sudėtingomis sąlygomis.
