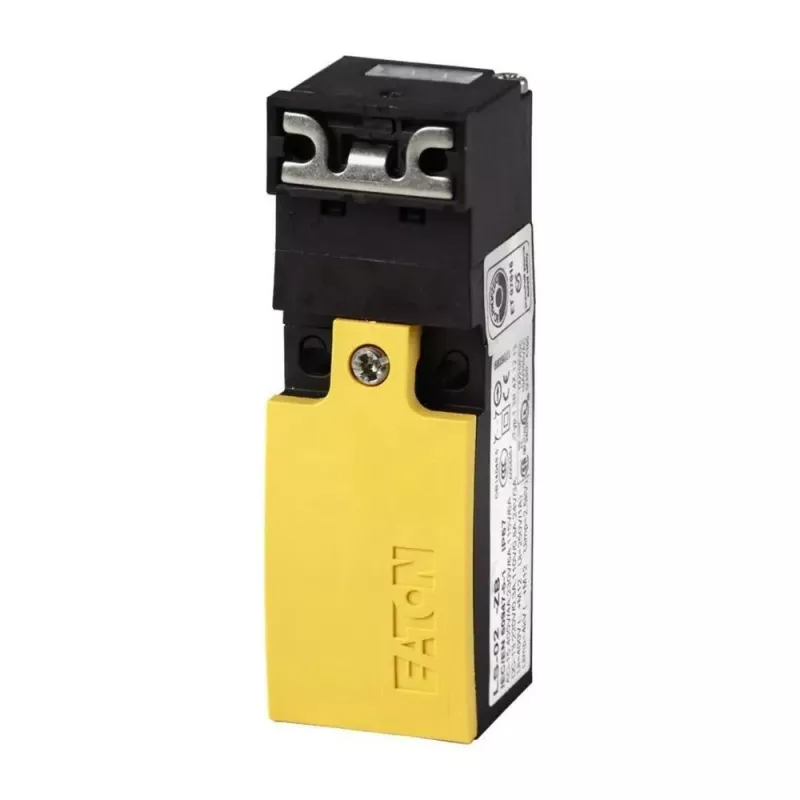

Eaton LS-02-ZB ribinis jungiklis, stūmiklis, 1NO+1NC, geltonas 106817

Mechaninė tarnavimo trukmė viršija 15 milijonų perjungimų – tai retas rodiklis tarp kompaktinių ribinių jungiklių. Eaton LS-02-ZB iš LS-Titan serijos sukurtas ilgam, stabiliai veiklai intensyvioje gamybinėje aplinkoje, kur sustojimas dėl jutiklio gedimo kainuoja brangiai.

Kodėl verta rinktis LS-02-ZB

• Stūmiklio pavara su momentiniu perjungimu užtikrina tikslų ir pasikartojantį signalą
• 1NO + 1NC kontaktų konfigūracija – lankstus sprendimas tiek valdymo, tiek signalizacijos grandinėms
• Termoplastikinis korpusas su IP66/IP67 apsauga atlaiko dulkes, drėgmę ir plovimą
• Platus darbinės temperatūros diapazonas nuo -25 iki +70 °C
• Ilga mechaninė tarnavimo trukmė (> 15 mln. perjungimų) ir elektrinė (> 5 mln.)

Kam tinka

Šis ribinis jungiklis skirtas mašinų gamintojams, automatizavimo inžinieriams ir techninės priežiūros komandoms, kurioms reikia patikimo galinių padėčių jutiklio konvejerių, apsauginių durų, automatizuotų linijų ar kitų mechanizmų kontrolei. Dėl tvirtinimo prie paviršiaus konstrukcijos jis lengvai integruojamas tiek į naujas sistemas, tiek į esamas.

Techniniai duomenys

• Produkto tipas: ribinis jungiklis
• Serija: LS-Titan
• Pavara: stūmiklis
• Kontaktų konfigūracija: 1 NO + 1 NC
• Perjungimo principas: momentinis
• Korpuso medžiaga: termoplastikas
• Apsaugos klasė: IP66, IP67
• Nominali darbinė įtampa: 250 V AC / 250 V DC
• Nominali darbinė srovė (AC-15): 6 A esant 230 V
• Nominali darbinė srovė (DC-13): 0,5 A esant 24 V
• Prijungimas: varžtiniai gnybtai
• Kabelio įvadas: 1 x M20
• Darbinė temperatūra: -25 … +70 °C
• Mechaninė tarnavimo trukmė: > 15 mln. perjungimų
• Elektrinė tarnavimo trukmė: > 5 mln. perjungimų
• Montavimas: tvirtinimas prie paviršiaus

Naudojimas

Sumontuokite LS-02-ZB ten, kur reikia fiksuoti judančių dalių galinę padėtį. Varžtiniai gnybtai ir M20 kabelio įvadas leidžia greitai ir tvarkingai prijungti laidus. Esant 6 A / 230 V AC (AC-15) ir 0,5 A / 24 V DC (DC-13) apkrovoms, dažniausiai nereikia papildomų relių – jungiklis gali valdyti kontaktorius ar signalines grandines tiesiogiai.

Patarimai

Periodiškai patikrinkite stūmiklio eigą ir kontaktų būseną – net ir patvarus mechanizmas gali susidėvėti dėl netinkamo suveikimo kampo. Geltonas korpusas palengvina vizualinę apžiūrą net ir prastai apšviestoje vietoje. Laikykitės gamintojo nurodytų sukimo momento verčių veržiant gnybtus, kad išvengtumėte kontaktų perkaitimo.
