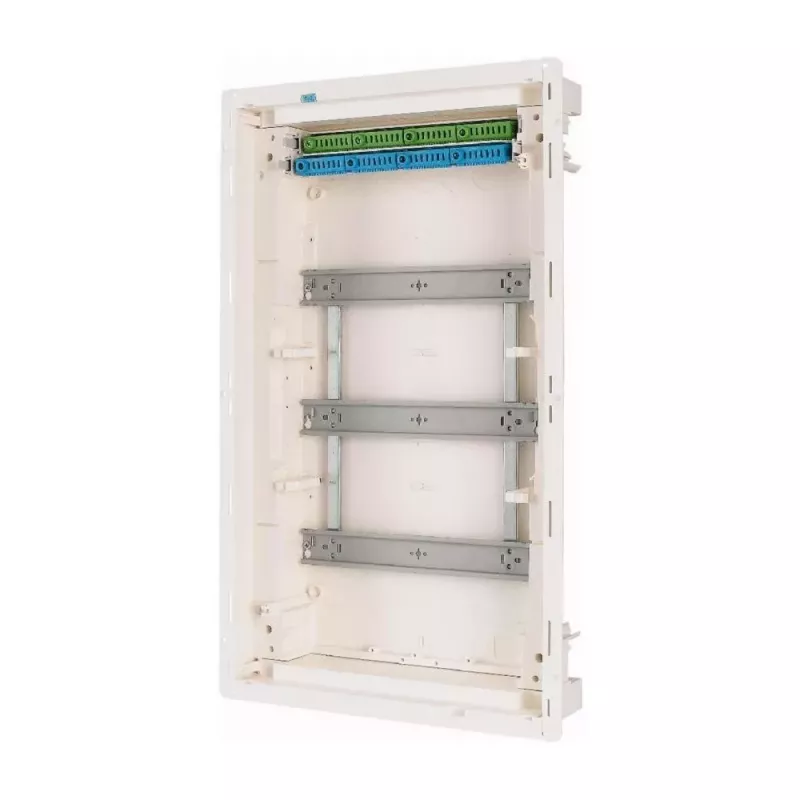

Eaton KLV-36UPP-F įleidžiamas skirstomasis skydas, 36 modulių vienetai, 3 eilės, permatomos tamsintos durelės, baltas 178802

Elektros instaliacijos darbai butuose ir nedideliuose komerciniuose objektuose tampa pastebimai tvarkingesni, kai skirstomasis skydas suprojektuotas taip, kad laidų įvedimas ir apsauginių aparatų išdėstymas nekeltų papildomų klausimų. Eaton KLV-36UPP-F – įleidžiamojo montavimo sprendimas, kuriame telpa 36 modulių vienetai trijose eilėse, o permatomos tamsintos durelės leidžia patikrinti būseną neatidarius korpuso.

Kodėl verta rinktis šį skydą

Korpusas pagamintas iš polistireno, baltos spalvos (RAL 9016), todėl lengvai dera prie įprastų interjero apdailos sprendimų. Kabelius galima įvesti iš viršaus, apačios, šonų arba iš galo – tai praverčia, kai sienos ertmė ar kabelių trasos iš anksto suplanuotos kitaip, nei numato standartinis sprendimas. Komplekte esantys N/PE gnybtai yra apsaugoti nuo prisilietimo pirštais, o trys DIN bėgeliai leidžia sumontuoti automatinius jungiklius, diftrelės ir kitus modulinius aparatus tvarkingai bei laikantis standartų.

Kam tinka

• Gyvenamųjų namų ir butų elektros skirstymui
• Nedidelėms komercinėms patalpoms
• Įleidžiamojo montavimo sienų sprendimams

Pagrindinės specifikacijos

• Montavimo tipas: įleidžiamasis
• Eilių skaičius: 3
• Modulių vienetai: 36 (po 12 kiekvienoje eilėje)
• Durelių tipas: permatomos, tamsintos
• Korpuso medžiaga: plastikas (polistirenas)
• Spalva: balta (RAL 9016)
• Apsaugos klasė: IP30
• Elektros apsaugos klasė: II
• Nominali darbinė įtampa: 400 V AC
• Nominali srovė: iki 63 A
• Kaitinamosios vielos bandymas: 850 °C
• Standartai: DIN VDE 0603-1, DIN 43871
• Kabelių įvedimas: viršus, apačia, šonas, galas
• N/PE gnybtai: pridedami (apsaugoti nuo prisilietimo pirštais)
• DIN bėgelis: pridedamas (3 vnt.)

Naudojimas

Skydas montuojamas į sienos ertmę taip, kad durelės liktų lygios su apdaila. Prieš įrengiant modulinius aparatus, rekomenduojama iš anksto suplanuoti kabelių įvedimo kryptis ir N/PE gnybtų išdėstymą – taip vėliau nereikės ardyti jau sujungtų grandinių. Trys DIN bėgeliai leidžia atskirti maitinimo, apšvietimo ir specialiųjų grandinių grupes, o permatomos durelės palengvina periodinę apžiūrą.

Rekomendacijos

Elektrikams, ieškantiems patikimo, standartus atitinkančio įleidžiamojo skirstomojo skydo gyvenamiesiems ar nedideliems komerciniams projektams. Prieš pirkdami įsitikinkite, kad 36 modulių talpa ir 400 V AC / iki 63 A parametrai atitinka konkrečios instaliacijos poreikius.
