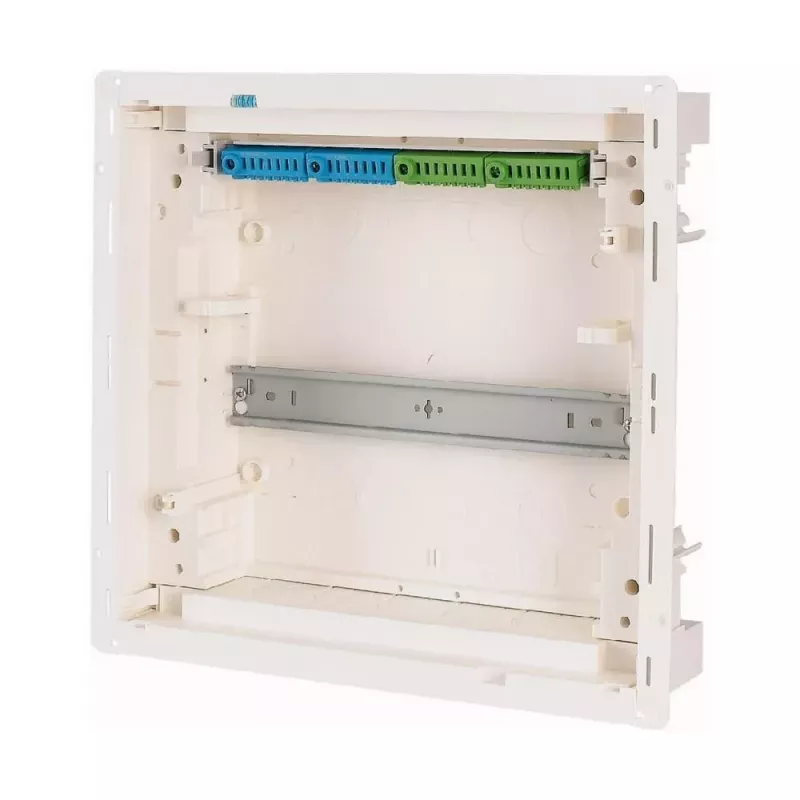

Eaton KLV-12HWP-F įleidžiamas mažasis skirstomasis skydas, 1 eilė, 12 modulių, baltas 178806

Kai elektros instaliacija turi būti tvarkinga ir saugi, o skydas – beveik nematomas sienoje, Eaton KLV-12HWP-F pasiūlo būtent tai. Tai įleidžiamas mažasis skirstomasis skydas, talpinantis iki 12 modulinių įrenginių vienoje eilėje, todėl laidai ir automatiniai jungikliai lieka apsaugoti, o prieiga prie jų – patogi.

Kam skirtas

Elektrikams ir montuotojams, dirbantiems gyvenamuosiuose ar nedideliuose komerciniuose objektuose, kuriems reikia patikimo plastikinio korpuso, lengvai įleidžiamo į standartines sienų ertmes. Baltas RAL 9016 dangtelis užtikrina estetišką išvaizdą ir dera prie įvairių interjerų.

Pagrindinės savybės

• Įleidžiamas montavimas – skydas paslepiamas sienoje, išlieka tik durys
• Viena eilė su 12 modulių (TE) – pakanka automatiniams jungikliams ir kitiems DIN bėgelio įrenginiams
• Nepermatomos baltos plastikinės durelės (RAL 9016)
• Korpuso medžiaga – polistireninis plastikas
• Nominali darbinė įtampa: 400 V AC
• Nominali srovė: 63 A
• Apsaugos klasė: IP30
• Komplektuojami N ir PE gnybtų blokai
• Kaitinamosios vielos bandymas: 850 °C
• Išoriniai matmenys: 280 mm (aukštis) x 300 mm (plotis) x 96 mm (gylis)
• Montavimo gylis: 72 mm

Specifikacijos

• Gaminio tipas: mažasis skirstomasis skydas
• Montavimo būdas: įleidžiamas
• Eilių skaičius: 1
• Modulių skaičius: 12
• Durelių tipas: nepermatomos, baltos
• Durelių medžiaga: plastikas
• Korpuso medžiaga: plastikas (polistirenas)
• Spalva: balta (RAL 9016)
• Apsaugos klasė: IP30
• Nominali darbinė įtampa: 400 V AC
• Nominali srovė: 63 A
• Kaitinamosios vielos bandymas: 850 °C
• Išorinis aukštis: 280 mm
• Išorinis plotis: 300 mm
• Išorinis gylis: 96 mm
• Montavimo gylis: 72 mm
• Gnybtų blokai: N ir PE
• Darbinė temperatūra: nuo -5 °C iki +40 °C

Naudojimas

Skydas montuojamas į sienos ertmę, kad išorėje liktų tik durelės. Viduje ant DIN bėgelio tvirtinami automatiniai jungikliai, o N ir PE gnybtų blokai palengvina tvarkingą nulinių ir apsauginių laidų prijungimą. Dėl 72 mm montavimo gylio įsitikinkite, kad sienos ertmė pakankama. Norint išlaikyti IP30 apsaugos klasę, rekomenduojama naudoti tinkamas kabelių įvores.

Patarimas: prieš montuodami suplanuokite modulių išdėstymą – palikite vietos galimiems papildymams. Montavimą patikėkite kvalifikuotam elektrikui, o po įrengimo patikrinkite, ar durelės užsidaro vientisai ir ar nėra tarpų, galinčių sumažinti apsaugą.
