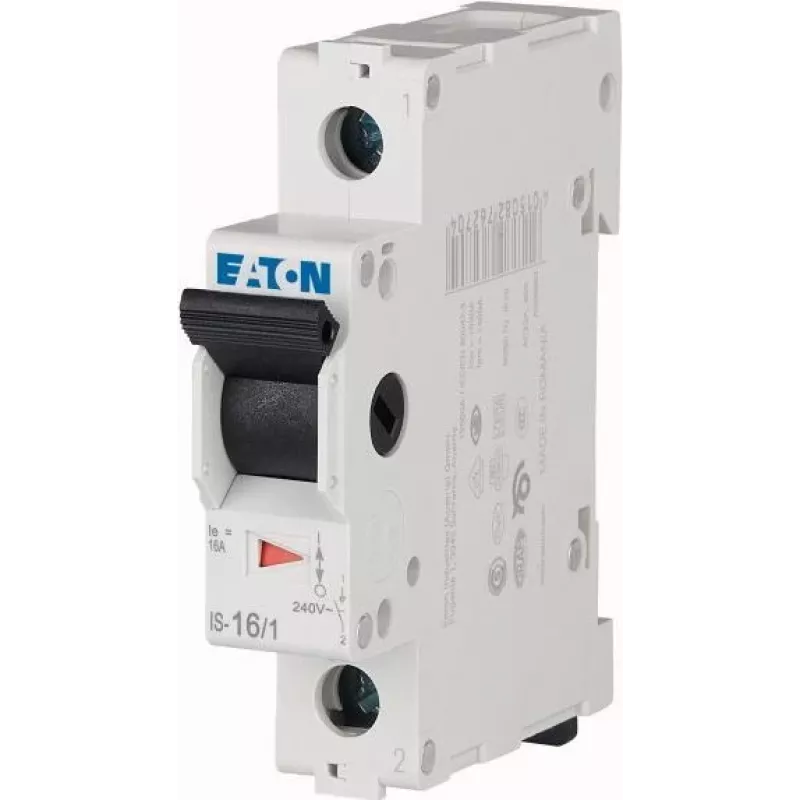

Eaton IS-16/1 atskyriklis, 1 polių, 16 A, 230/400 V AC, DIN bėgio montavimas 276254

Eaton IS-16/1 atskyriklis užima tik 1 modulio (17,5 mm) plotį ant DIN bėgio, todėl skirstymo spintose lieka daugiau vietos kitiems komponentams. Šis 1 polių įtaisas skirtas grandinėms atjungti ir yra patvirtintas pagal IEC/EN 60947-3 – standartą, kuriuo pasitiki elektrikai ir skydų gamintojai.

Kodėl verta rinktis

• Kompaktiškas vieno modulio korpusas taupo vietą skirstomojoje spintoje.
• Sraigtiniai gnybtai priima iki 25 mm² laidininkus – tinka tiek vienagysliams, tiek daugiagysliams laidams.
• Aiškus ON/OFF padėties indikatorius leidžia greitai įsitikinti, ar grandinė atjungta.
• Ilgas tarnavimo laikas: >10 000 elektrinių ir >20 000 mechaninių perjungimų.

Techniniai duomenys

• 1 polių atskyriklis / apkrovos atjungiklis
• Vardinė srovė: 16 A
• Vardinė įtampa: 230/400 V AC
• Montavimas: DIN bėgis (EN 60715)
• Modulio plotis: 1 TE (17,5 mm)
• Apsaugos laipsnis: IP40 priekinė dalis, IP20 gnybtai
• Darbinė temperatūra: nuo -25 iki +50 °C
• Gnybtų talpa: 1–25 mm²
• Elektrinis ilgaamžiškumas: >10 000 perjungimų
• Mechaninis ilgaamžiškumas: >20 000 perjungimų
• Standartai: IEC/EN 60947-3
• Dažnis: 50/60 Hz
• Vardinė impulsinė atsparumo įtampa: 4 kV
• Trumpojo jungimo įjungimo ir išjungimo galia: 1,5 kA

Kam tinka

Šis atskyriklis skirtas profesionaliems elektrikams, skydų surinkėjams ir techninės priežiūros specialistams. Jis dažnai naudojamas kaip pagrindinis jungiklis apšvietimo ar šildymo grandinėms, atskirų apkrovų atjungimui valdymo skydeliuose, taip pat variklių ar siurblių atjungimui prieš techninę priežiūrą.

Kaip naudoti

Sumontuokite įrenginį ant standartinio 35 mm DIN bėgio (EN 60715) ir užfiksuokite. Prijunkite fazinį laidininką prie viršutinio, o apkrovą – prie apatinio gnybto, priverždami sraigtus rekomenduojamu momentu. Prieš įjungdami maitinimą, patikrinkite, ar atskyriklis yra OFF padėtyje, ir tik tada uždarykite grandinę.

Patarimas: montuodami skirstomojoje spintoje, palikite bent vieną laisvą modulį iš abiejų pusių, kad būtų patogiau prijungti laidus ir ateityje išplėsti sistemą. Reguliariai tikrinkite gnybtų priveržimą – laikui bėgant jie gali atsilaisvinti dėl temperatūros svyravimų.
