Eaton Installation Euro-Vario šyninis laidininkas 100A 3 polių 16mm² 54TE EVG-16/3PH 291471

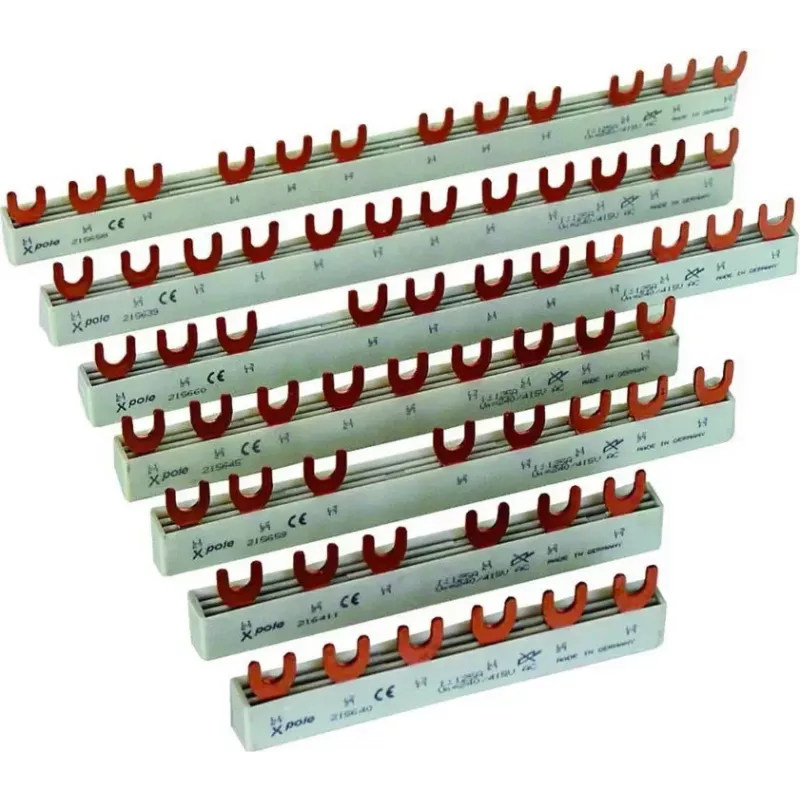

Eaton Euro-Vario EVG-16/3PH – tai 100 A vardinės srovės, 3 polių šyninis laidininkas, skirtas trifaziam maitinimo paskirstymui modulinėse skirstyklose. Jo 16 mm² variniai laidininkai ir izoliuotas korpusas užtikrina saugų bei efektyvų energijos paskirstymą.

Kodėl verta rinktis

• Didelė srovės galia: 100 A vardinė darbinė srovė
• 3 polių konfigūracija trifaziam paskirstymui
• Talpina iki 54 modulių (TE), bendras ilgis 972 mm
• Izoliuota konstrukcija – didesnis saugumas
• Montuojama ant DIN bėgelio – lengvas integravimas
• Atsparumas trumpajam jungimui: 10 kA (1 s)

Techniniai duomenys

• Gaminio tipas: šyninis laidininkas
• Serija: Euro-Vario
• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 100 A
• Laidininko skerspjūvis: 16 mm²
• Modulių skaičius: 54 TE
• Ilgis: 972 mm
• Vardinė įtampa (AC): 400 V
• Montavimo tipas: DIN bėgelis
• Prijungimo tipas: kištukinis
• Izoliacija: izoliuota
• Medžiaga: variniai laidininkai, plastikinė izoliacija
• Taikymas: maitinimo paskirstymas modulinėse skirstyklose
• Suderinamumas: moduliniai įrenginiai, kurių vieno poliaus plotis 1 TE (18 mm)
• Darbinė temperatūra: -25 iki +50 °C

Kam tinka

Šis šyninis laidininkas skirtas elektrikams profesionalams, projektuotojams ir įmonėms, kuriančioms ar atnaujinančioms modulines skirstyklas. Jis idealiai tinka trifazėms sistemoms, kuriose reikalingas patikimas ir ilgaamžis maitinimo paskirstymas su galimybe lengvai prijungti iki 54 modulių.

Kaip naudoti

Montuokite ant standartinio DIN bėgelio. Įstatykite šyninį laidininką į modulinių įrenginių (automatinių jungiklių, diftinių relėų ir kt.) gnybtus, užtikrindami, kad kiekvienas polius būtų prijungtas prie atitinkamo modulio. Dėl kištukinio prijungimo tipo įrenginiai lengvai užsifiksuoja ant šyno. Prieš montuodami įsitikinkite, kad sistemos įtampa neviršija 400 V AC, o bendra apkrova – 100 A.

Patarimas: norėdami užtikrinti ilgaamžiškumą ir saugumą, reguliariai tikrinkite, ar šyninis laidininkas tvirtai laikosi ir ar nėra pažeista izoliacija. Montuodami visada laikykitės vietinių elektros saugos taisyklių.
