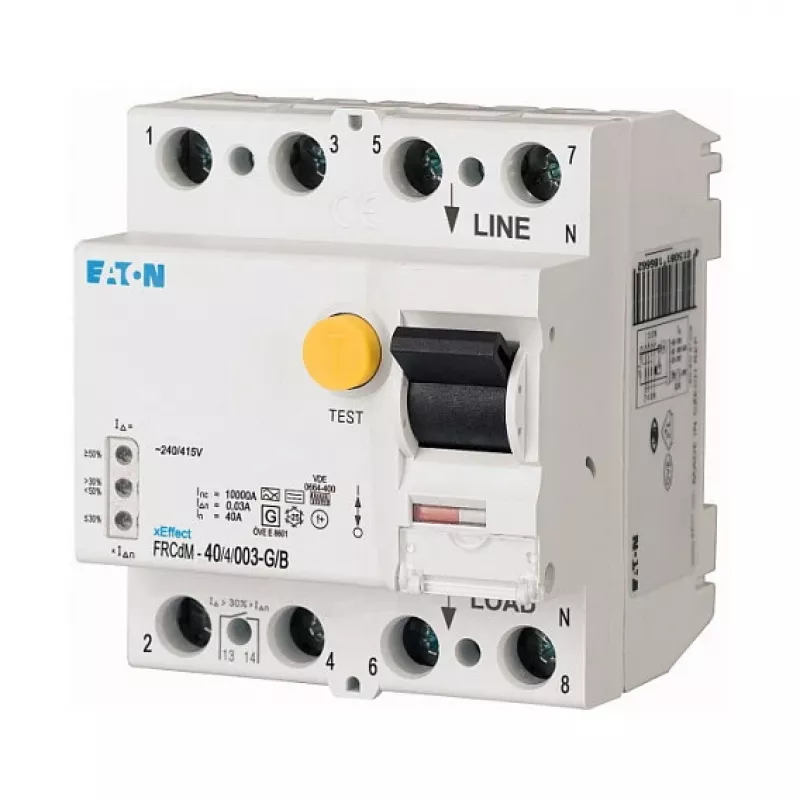

Eaton FRCDM-40/4/003-G/B Skaitmeninis B tipo apsaugos nuo nuotėkio srovės įtaisas (RCD) 40A 4 polių 30mA 230/400V AC DIN bėgelis

Pramoninėse įmonėse ir komerciniuose pastatuose personalo bei įrangos apsauga nuo nuotėkio srovių reikalauja įtaiso, kuris reaguotų tiek į kintamosios, tiek į pulsuojančios nuolatinės srovės gedimus. Eaton FRCDM-40/4/003-G/B skaitmeninis apsaugos nuo nuotėkio srovės įtaisas (RCD) atitinka šį iššūkį su 40 A vardine srove, keturiais poliais ir 30 mA jautrumu. B tipo klasifikacija užtikrina lygiųjų nuolatinės srovės nuotėkio srovių aptikimą, todėl jis tinka grandinėms su dažnio keitikliais, nepertraukiamo maitinimo šaltiniais (UPS) ar įkrovimo infrastruktūra. Skaitmeninė funkcija suteikia patobulintą testavimo ir būsenos indikaciją, supaprastindama techninę priežiūrą ir patikrą.

Pagrindinės specifikacijos

• Vardinė srovė: 40 A
• Polių skaičius: 4
• Vardinė nuotėkio srovė: 30 mA
• RCD tipas: B (jautrus visoms srovėms)
• Vardinė įtampa: 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Trumpojo jungimo atsparumas: 10 kA
• Vardinė impulsinė įtampa: 4 kV
• Montavimas: DIN bėgelis
• Modulio plotis: 4 moduliai (apie 70 mm)
• Gnybtų talpa: 1.5–35 mm²
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (su korpusu)
• Darbinė temperatūra: -25 iki +60 °C
• Standartai: IEC/EN 61008-1, VDE 0664 dalis 10
• Elektrinis atsparumas: >10 000 ciklų
• Mechaninis atsparumas: >20 000 ciklų
• Atsparumas viršsrovėms: 3 kA (8/20 µs)

Kodėl verta rinktis

B tipo jautrumas apima nuotėkio sroves, kurių standartiniai AC ar A tipo įtaisai nepastebi, sumažindamas neaptiktų gedimų riziką šiuolaikinėse elektros instaliacijose. Skaitmeninė būsenos indikacija ir testavimo funkcija supaprastina įprastinius patikrinimus, o tvirta konstrukcija ir platus temperatūrų diapazonas užtikrina patikimą veikimą sudėtingomis sąlygomis. Atitiktis tarptautiniams standartams suteikia pasitikėjimo saugumu ir našumu.

Idealūs naudojimo atvejai

• Apsauga grandinėms, maitinančioms dažnio keitiklius ir pavaras
• Elektromobilių įkrovimo stotelės ir fotovoltinės sistemos
• UPS sistemos ir duomenų centrai
• Pramoninė įranga su trifazėmis apkrovomis
• Komerciniai pastatai su mišriomis elektros apkrovomis

Naudinga žinoti

Įtaisas montuojamas ant standartinio 35 mm DIN bėgelio ir užima keturių modulių plotį. Gnybtai priima vientisus arba suvytusius laidininkus nuo 1.5 iki 35 mm². Siekiant IP40 apsaugos, montuokite įtaisą korpuse. Prieš montuodami visada patikrinkite suderinamumą su vietiniais reglamentais ir sistemos projektais.

Patarimas: reguliariai naudokite skaitmeninę testavimo funkciją, kad įsitikintumėte, jog RCD veikia tinkamai. B tipo RCD ypač svarbus ten, kur naudojami dažnio keitikliai ar įkrovimo įranga, nes jie generuoja nuolatinės srovės nuotėkius, kurių standartiniai įtaisai neaptinka.
