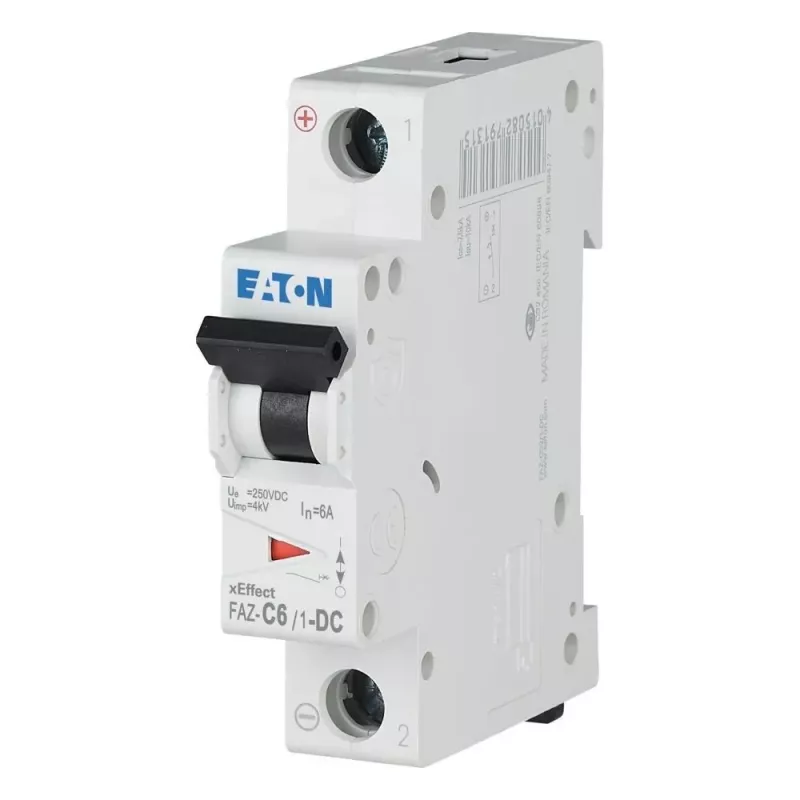

Eaton FAZ-C6/1-DC miniatiūrinis automatinis jungiklis 1-polio 6A C tipo 110V DC 279125

Eaton FAZ-C6/1-DC – tai vienpolio nuolatinės srovės (DC) miniatiūrinis automatinis jungiklis, skirtas patikimai apsaugoti nuo viršsrovių 110 V DC grandinėse. Jo konstrukcija užtikrina greitą ir saugų gedimo srovės nutraukimą, apsaugant laidus ir prijungtą įrangą.

Kam skirtas

Šis automatinis jungiklis skirtas elektrikams, skydų surinkėjams ir techninės priežiūros specialistams, dirbantiems su nuolatinės srovės paskirstymo sistemomis pramonės valdymo skydeliuose, atsinaujinančios energijos įrenginiuose ir telekomunikacijų įrangoje. Jis montuojamas ant DIN bėgelio skirstomuosiuose skyduose ir dėžėse.

Pagrindinės savybės

• Vienpolė konstrukcija DC grandinėms
• Vardinė srovė 6 A su C tipo išjungimo charakteristika
• Vardinė įtampa 110 V DC
• Nutraukimo galia 10 kA esant 110 V DC
• Trumpojo jungimo išleidiklio diapazonas 5–10 kartų vardinė srovė
• Sraigtiniai gnybtai patikimam laidininkų prijungimui
• Padėties indikatorius raudonas/žalias aiškiai būsenai rodyti
• Energijos ribojimo klasė 3

Specifikacijos

• Polių skaičius: 1
• Vardinė srovė: 6 A
• Išjungimo charakteristika: C
• Vardinė įtampa: 110 V DC
• Vardinė nutraukimo galia: 10 kA esant 110 V DC
• Dažnis: DC
• Montavimo tipas: DIN bėgelis
• Gnybtų talpa vientisam laidininkui: 1–25 mm²
• Gnybtų talpa suvytam laidininkui: 1–16 mm²
• Korpuso apsaugos laipsnis: IP40
• Gnybtų apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: nuo -25 iki +75 °C
• Mechaninis tarnavimo laikas: 20 000 operacijų
• Elektrinis tarnavimo laikas: 10 000 operacijų

Naudojimo patarimai

Montuodami įsitikinkite, kad laidininkų skerspjūviai atitinka nurodytą gnybtų talpą, ir priveržkite varžtus pagal gamintojo rekomendacijas. Raudonas/žalias indikatorius padeda greitai nustatyti jungiklio būseną atliekant techninę priežiūrą.

Patarimas: prieš montuodami ant DIN bėgelio, įsitikinkite, kad maitinimas išjungtas. Periodiškai tikrinkite jungiklio būseną pagal indikatorių – tai padės išvengti netikėtų sustojimų.
