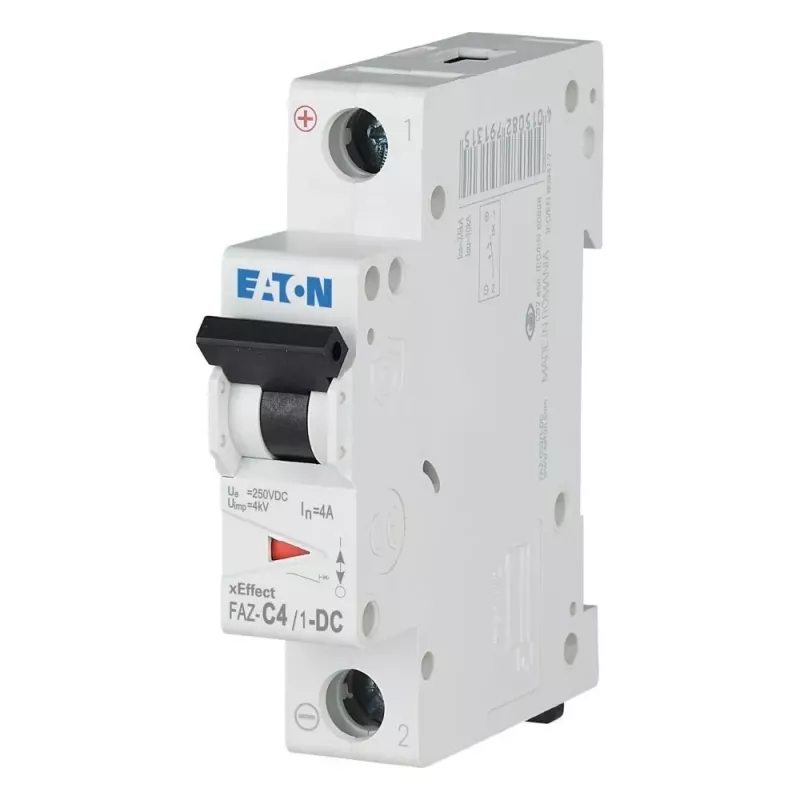

Eaton FAZ-C4/1-DC miniatiūrinis automatinis jungiklis (MCB), 1 polius, C tipo, 4 A, 220 V DC, 6 kA, DIN bėgelis 279124

6 kA pertraukimo geba esant 220 V DC įtampai – tai pagrindinis Eaton FAZ-C4/1-DC privalumas, užtikrinantis saugų gedimų srovių nutraukimą nuolatinės srovės grandinėse. Šis vienpolio automatinio jungiklio sprendimas su C charakteristika ir 4 A vardine srove skirtas montuoti ant DIN bėgelio, todėl puikiai tinka apsaugoti nuolatinės srovės apkrovas, tokias kaip PLC, jutikliai ir valdymo grandinės.

Kodėl verta rinktis

FAZ-C4/1-DC pasižymi didele pertraukimo geba – 6 kA, o tai garantuoja patikimą apsaugą DC sistemose. Kompaktiška konstrukcija ir varžtiniai gnybtai leidžia patikimai prijungti laidus, o platus darbinės temperatūros diapazonas nuo -25 iki +75 °C leidžia naudoti net ir sudėtingomis sąlygomis. Įrenginys atitinka IEC/EN 60947-2 standartą, todėl užtikrinamas suderinamumas su tarptautiniais reikalavimais.

Techninės specifikacijos

• Polių skaičius: 1
• Suveikimo charakteristika: C
• Vardinė srovė: 4 A
• Vardinė įtampa: 220 V DC
• Vardinė pertraukimo geba: 6 kA esant 220 V DC
• Montavimo tipas: DIN bėgelis (EN 60715)
• Dažnis: DC
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (korpusas)
• Standartai: IEC/EN 60947-2
• Gnybtų tipas: varžtiniai
• Gnybtų talpa: 1–25 mm² (vientisos ir suvytos)
• Energijos ribojimo klasė: 3
• Viršįtampių kategorija: III
• Užterštumo laipsnis: 2
• Aplinkos darbinė temperatūra: -25 iki +75 °C
• Elektrinė tarnavimo trukmė: >10 000 operacijų
• Mechaninė tarnavimo trukmė: >20 000 operacijų

Kam tinka

• Nuolatinės srovės valdymo grandinių apsauga pramoninėse mašinose
• DC energijos paskirstymas saulės elektrinėse
• PLC ir automatizavimo sistemų apsauga
• Baterijų sistemos ir DC UPS sprendimai

Kaip naudoti

Jungiklis montuojamas ant standartinio DIN bėgelio (EN 60715). Prijungimas atliekamas varžtiniais gnybtais, kurie priima 1–25 mm² laidus. Prieš montuodami įsitikinkite, kad grandinė yra be įtampos. Įrenginys skirtas 220 V DC grandinėms su 4 A vardine srove ir C tipo suveikimo charakteristika, užtikrinančia tinkamą apsaugą nuo trumpojo jungimo ir perkrovos.

Patarimas: montuodami šį automatinį jungiklį šalia kitų DC grandinės komponentų, palikite pakankamai vietos vėdinimui ir laikykitės gamintojo nurodytų sukimo momentų gnybtams. Reguliariai tikrinkite jungtis, ypač vibracijos veikiamose sistemose, kad užtikrintumėte ilgalaikį patikimumą.
