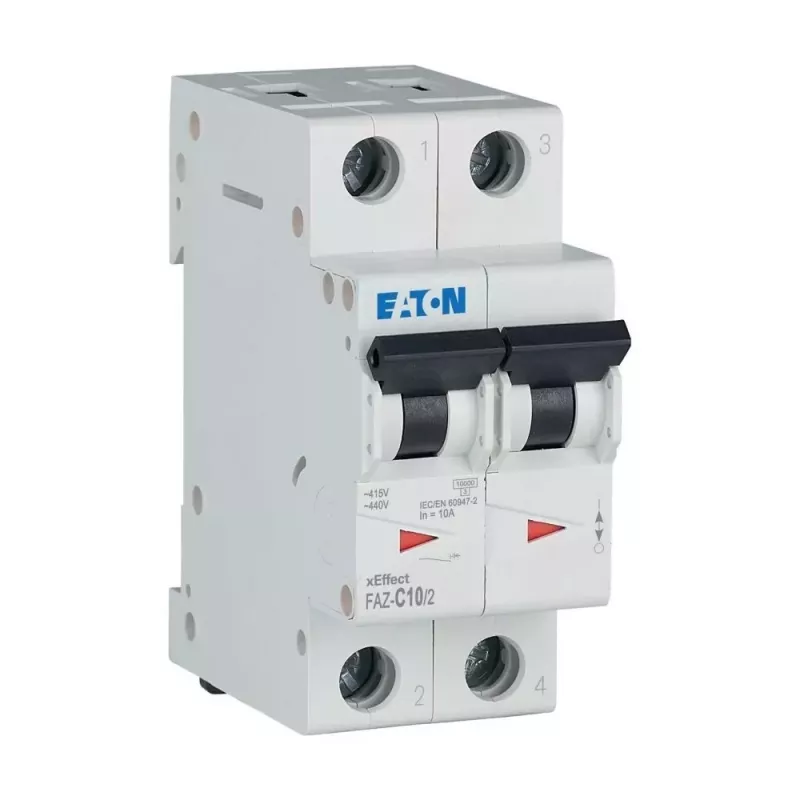

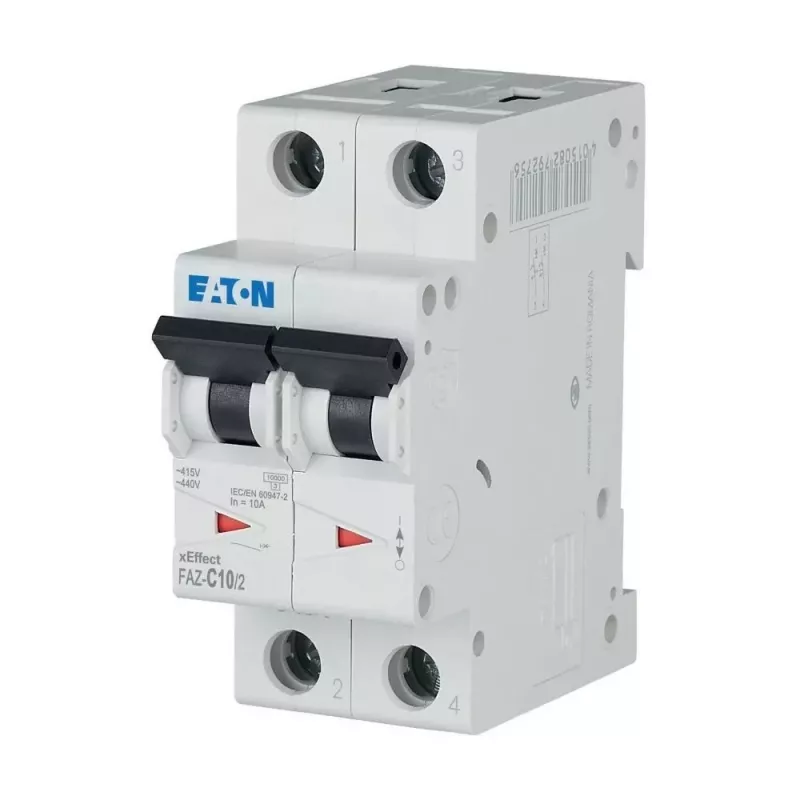

Eaton FAZ-C10/2 modulinis automatinis jungiklis (MCB), 10 A, 2 polių, C tipo, 400 V AC, 10 kA 278756

Kai reikia apsaugoti variklius, transformatorius ar apšvietimo grandines nuo perkrovos ir trumpojo jungimo, Eaton FAZ-C10/2 užtikrina patikimą veikimą net esant didelėms įjungimo srovėms. Šis 2 polių modulinis automatinis jungiklis su C tipo charakteristika ir 10 kA pertraukimo galia yra skirtas montuoti ant DIN bėgelio pramoniniuose ir komerciniuose skirstomuosiuose skyduose.

Kodėl verta rinktis

• 10 kA pertraukimo galia – patikima apsauga net ir didelės galios sistemose.
• C tipo charakteristika – tinka grandinėms su vidutinėmis įjungimo srovėmis (varikliai, transformatoriai, apšvietimas).
• Kompaktiškas 2 modulių plotis – taupo vietą skydelyje.
• Atitinka IEC/EN 60898-1 – ilgaamžiškumas ir saugumas.
• Energijos ribojimo klasė 3 – mažina trumpojo jungimo energiją.

Kam tinka

Šis automatinis jungiklis skirtas elektrikams, pramonės įmonių techniniam personalui ir visiems, kurie projektuojia ar prižiūri elektros skirstymo sistemas. Jis puikiai tinka:

• Valdymo grandinių apsaugai pramoninėse mašinose.
• Komercinių pastatų skirstomuosiuose skyduose.
• Grandinėse su varikliais, transformatoriais ar apšvietimo apkrovomis.
• DIN bėgelio instaliacijose, kuriose reikalingas 2 polių automatinis jungiklis.

Pagrindinės specifikacijos

• Nominali srovė: 10 A
• Polių skaičius: 2
• Charakteristika: C tipo
• Nominali įtampa (AC): 400 V
• Pertraukimo galia: 10 kA
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis
• Modulių plotis: 2 TE (2 moduliai)
• Apsaugos laipsnis (gnybtai): IP20
• Apsaugos laipsnis (priekis): IP40
• Atitinka standartą: IEC/EN 60898-1
• Elektrinė ilgaamžiškumas: >10 000 operacijų
• Mechaninis ilgaamžiškumas: >20 000 operacijų
• Gnybtų tipas: varžtiniai
• Gnybtų talpa (vientisos): 1-25 mm²
• Gnybtų talpa (lanksčios): 1-16 mm²
• Darbinė temperatūra: -25 iki +75 °C
• Energijos ribojimo klasė: 3
• Viršįtampių kategorija: III
• Užterštumo laipsnis: 2

Naudojimas

Jungiklis montuojamas ant standartinio 35 mm DIN bėgelio. Prijungimas atliekamas varžtiniais gnybtais, kurie priima vientisus laidininkus iki 25 mm² ir lanksčius iki 16 mm². Prieš montuodami įsitikinkite, kad grandinė atjungta nuo maitinimo. Patikrinkite, ar nominali srovė ir charakteristika atitinka jūsų grandinės parametrus.

Patarimas: C tipo charakteristika užtikrina patikimą suveikimą esant trumpalaikiams srovės šuoliams, todėl rekomenduojama variklių ir transformatorių grandinėms. Jei grandinėje yra elektronikos su dideliais įjungimo srovės impulsais, apsvarstykite D tipo charakteristiką. Visada laikykitės vietinių elektros instaliacijos taisyklių ir pasitarkite su kvalifikuotu elektriku.
