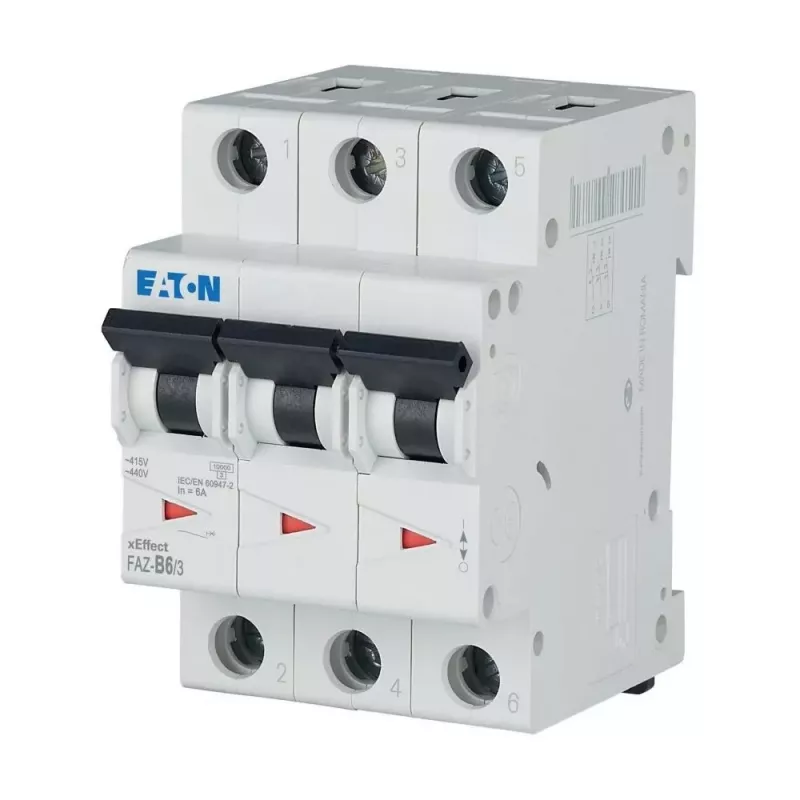

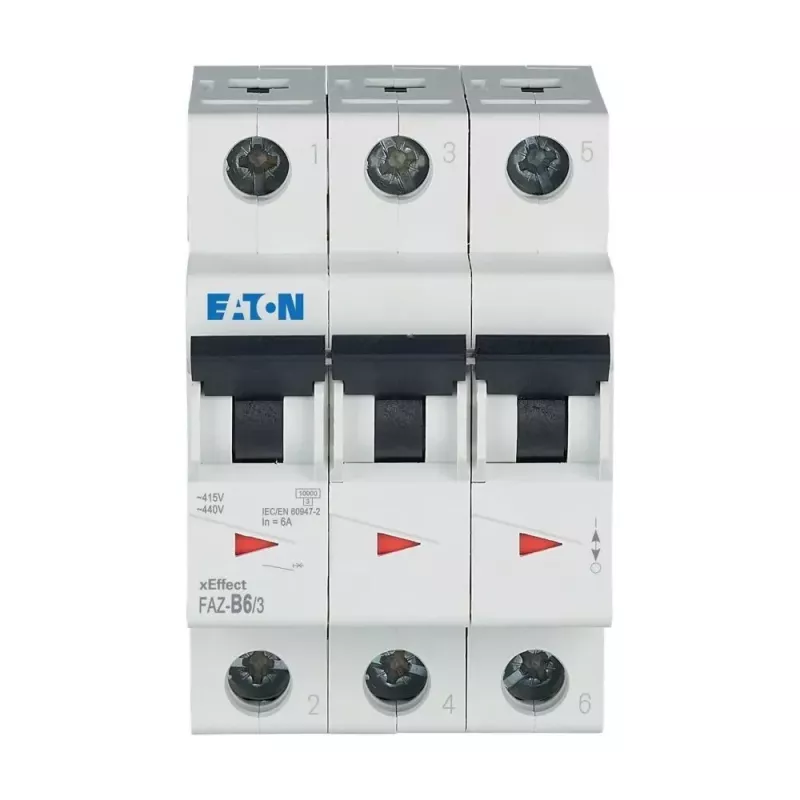

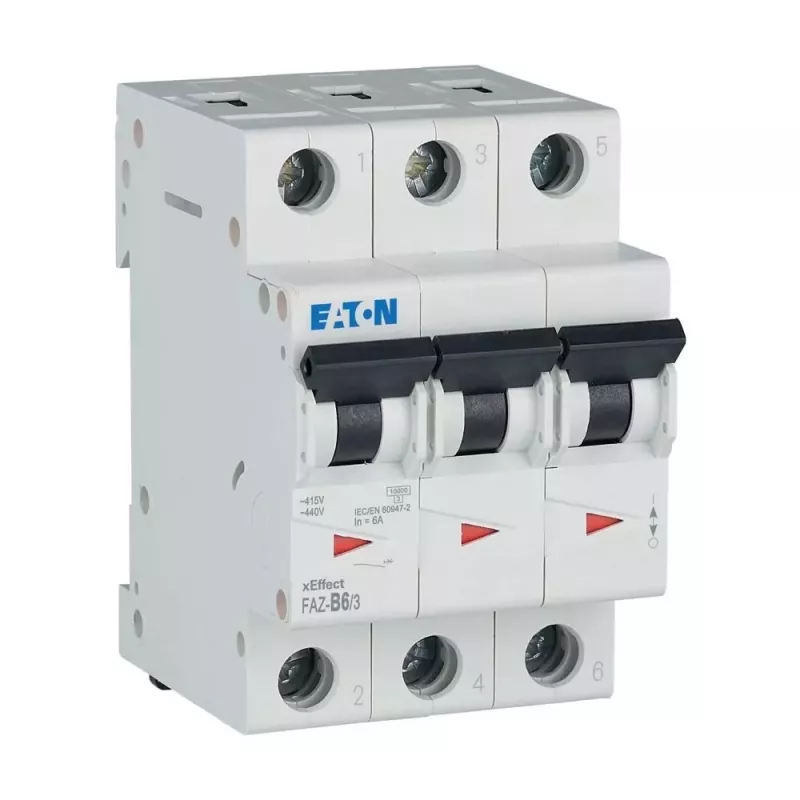

Eaton FAZ-B6/3 B tipo automatinis grandinės pertraukiklis 6 A 3 polių 10 kA 278841

Kai trijų fazių linijoje įvyksta trumpasis jungimas ar perkrova, kiekviena sekundė brangi. Eaton FAZ-B6/3 suveikia akimirksniu ir apsaugo tiek įrangą, tiek pačius kabelius nuo pažeidimų. Šis 3 polių automatinis grandinės pertraukiklis su B tipo charakteristika ir 10 kA pertraukimo galia yra patikimas sprendimas pramoninėms ir komercinėms sistemoms.

Kodėl verta rinktis Eaton FAZ-B6/3

• 3 polių konstrukcija – skirta trifazėms grandinėms apsaugoti
• B tipo charakteristika – optimali kabelių ir įrenginių apsaugai nuo perkrovos ir trumpojo jungimo
• 10 kA pertraukimo galia – užtikrina saugumą net esant didelėms trumpojo jungimo srovėms
• Energijos ribojimo klasė 3 – sumažina elektros lanko energiją ir prailgina įrangos tarnavimo laiką
• Plačios darbinės temperatūros – nuo -25 iki +75 °C, tinka įvairioms aplinkoms
• Kompaktiškas plotis – tik 3 moduliai (52,5 mm) ant DIN bėgelio

Techniniai duomenys

• Polių skaičius: 3
• Vardinė srovė: 6 A
• Suveikimo charakteristika: B tipas
• Vardinė pertraukimo galia: 10 kA
• Vardinė izoliacijos įtampa: 440 V
• Vardinė impulsinė atsparumo įtampa: 4 kV
• Vardinė įtampa: 400 V AC, dažnis 50/60 Hz
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekinė dalis)
• Prisijungimo galimybė: varžtiniai gnybtai, 1-25 mm²
• Standartai: IEC/EN 60898-1

Kam tinka

Šis automatinis jungiklis rekomenduojamas elektrikams, inžinieriams ir techninės priežiūros specialistams, projektuojantiems ar prižiūrintiems trifazes elektros sistemas gyvenamuosiuose, biurų ir pramoniniuose pastatuose. Jis puikiai tinka tiek naujoms instaliacijoms, tiek esamų skydų modernizavimui.

Kaip naudoti

Montuojamas ant standartinio 35 mm DIN bėgelio. Prieš montavimą įsitikinkite, kad maitinimas išjungtas. Prijunkite fazinius laidininkus prie atitinkamų gnybtų, laikydamiesi schemos. Užveržkite varžtus reikiamu momentu, kad būtų užtikrintas patikimas kontaktas. Įrenginys automatiškai atjungia grandinę įvykus perkrovai ar trumpajam jungimui; norėdami atkurti maitinimą, pakelkite svirtelę.

Patarimas: reguliariai tikrinkite jungiklio būklę ir užveržimo momentą – tai padės išvengti kaitimo ir prailgins įrenginio tarnavimo laiką. B tipo charakteristika geriausiai tinka grandinėms su varžinėmis apkrovomis, tokiomis kaip apšvietimas ir kištukiniai lizdai.
