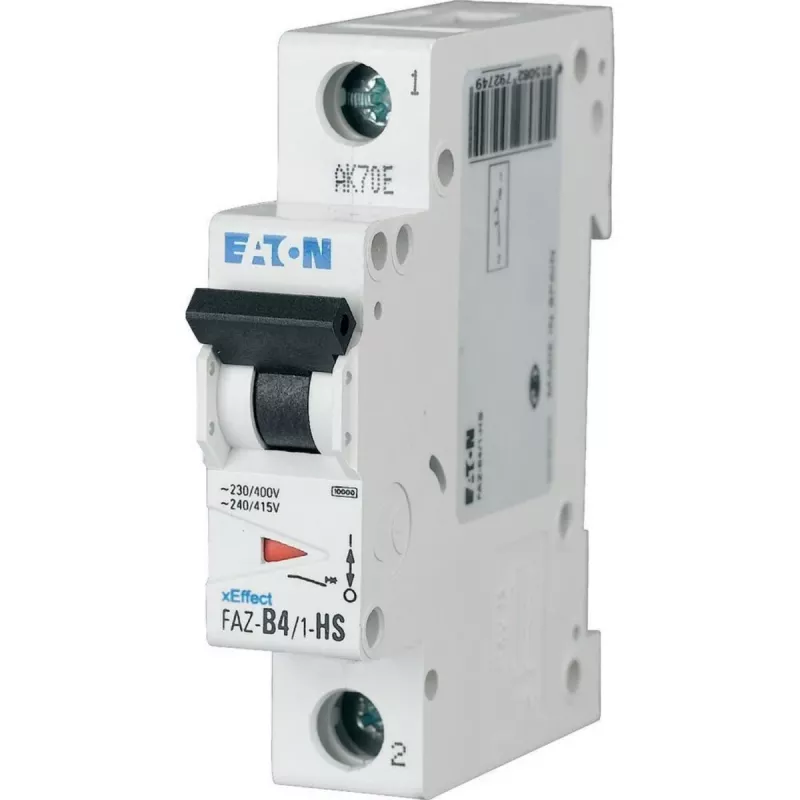

Eaton FAZ-B4/1-HS automatinis grandinės pertraukiklis B tipo 4A 1-polio 10kA 279274

Vieno modulio korpusas – 17,5 mm pločio – ir 10 kA trumpojo jungimo atjungimo geba: štai kas pirmiausia išduoda, kad Eaton FAZ-B4/1-HS skirtas profesionaliems skirstomiesiems skydams, kur kiekvienas milimetras ir kiekviena ampero apsaugos grandis turi būti tiksliai apskaičiuoti. Šis automatinis grandinės pertraukiklis saugo 230/400 V AC grandines nuo perkrovos ir trumpojo jungimo, o B charakteristika užtikrina patikimą reagavimą esant vidutinėms įjungimo srovėms.

Kodėl verta rinktis

FAZ-B4/1-HS sujungia kompaktišką 1 modulio konstrukciją su varžtiniais gnybtais, priimančiais iki 25 mm² standžiuosius arba lanksčiuosius laidininkus. B kreivė greitai reaguoja į trumpąjį jungimą, tačiau neišjungia grandinės dėl įprastų paleidimo srovių šuolių – tai mažina bereikalingus išjungimus ir didina sistemos patikimumą.

Techniniai duomenys

• Vardinė srovė: 4 A
• Išjungimo charakteristika: B tipo
• Polių skaičius: 1
• Vardinė trumpojo jungimo atjungimo geba: 10 kA
• Vardinė įtampa: 230/400 V AC
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis
• Modulio plotis: 1 modulis (17,5 mm)
• Gnybtų talpa: 1–25 mm²
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekinė dalis)
• Darbinė temperatūra: nuo -25 iki +75 °C

Kam tinka

• Apšvietimo ir kištukinių lizdų grandinių apsaugai gyvenamuosiuose ir komerciniuose skirstomuosiuose skydeliuose
• Valdymo grandinėms pramoniniuose skydeliuose, kuriems reikalinga 4 A apsauga
• Modernizavimo projektams, kur būtinas DIN bėgelio montavimas ir 1 modulio plotis

Naudojimo patarimai

Montuodami FAZ-B4/1-HS, įsitikinkite, kad grandinės vardinė srovė neviršija 4 A, o trumpojo jungimo srovė neviršija 10 kA. B charakteristika optimaliai tinka grandinėms su vidutinėmis įjungimo srovėmis – pavyzdžiui, LED apšvietimui ar kištukiniams lizdams. Reguliariai tikrinkite gnybtų priveržimą ir švarą, kad būtų užtikrintas patikimas kontaktas visą eksploatacijos laiką.

Papildoma informacija

Pertraukiklis atitinka EN 60898 ir IEC 60898 standartus. Patikimai veikia nuo -25 °C iki +75 °C temperatūroje.
