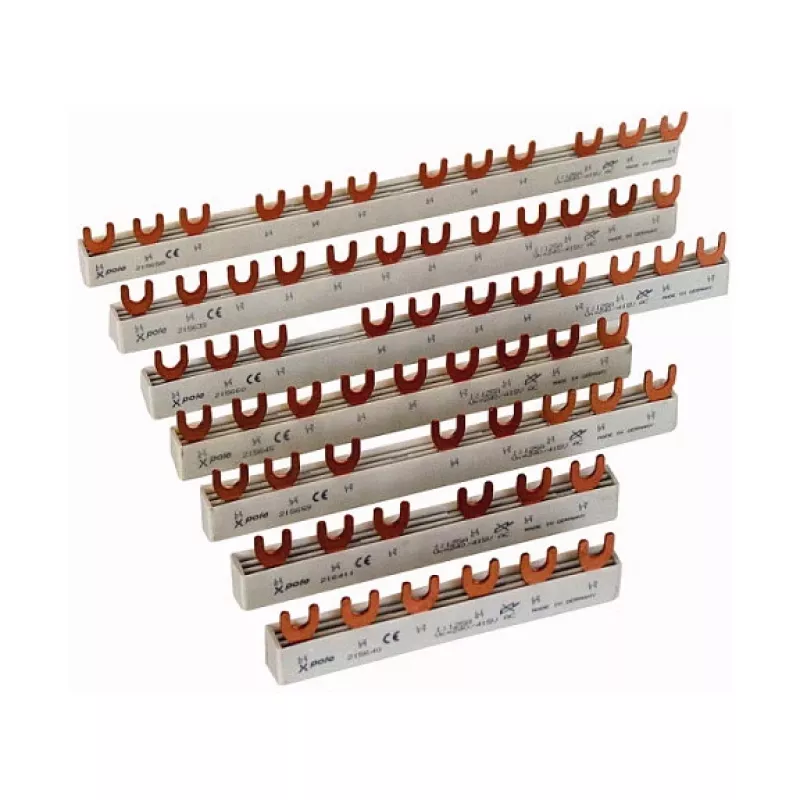

Eaton EVG-3PHAS/6MODUL 215640 trifazė šyna 10 mm² šakės tipo 6TE

Ar žinote, kiek laiko ir pastangų galima sutaupyti skirstomajame skyde, kai trifazis maitinimas paskirstomas patikimai ir tvarkingai? Eaton EVG-3PHAS/6MODUL trifazė šyna (modelis 215640) – tai profesionalus sprendimas, kuris ne tik sumažina montavimo darbo sąnaudas, bet ir užtikrina ilgalaikį stabilų ryšį jūsų moduliniams įrenginiams. Ši šyna sukurta verslui, kuris vertina efektyvumą ir nenori kompromisų dėl kokybės.

Privalumai jūsų verslui

• Trifazis maitinimas vienu elementu – iki šešių modulinių įrenginių prijungimui, mažiau laidų ir mažiau klaidų montuojant.
• 10 mm² varinis laidininkas užtikrina mažus nuostolius ir patikimą srovės paskirstymą net esant didelei apkrovai.
• Šakės tipo jungtys – greitas ir saugus prijungimas be papildomų įrankių, sumažina montavimo laiką.
• Kompaktiškas 108 mm ilgis ir 18 mm žingsnis puikiai dera su standartiniais moduliniais įrenginiais, taupydami vietą skirstomuosiuose skyduose.
• Savaiminio gesinimo termoplastinė izoliacija ir IP20 apsauga užtikrina saugumą ir ilgaamžiškumą.

Kam tinka ši šyna?

Ši trifazė šyna yra idealus sprendimas valdymo spintoms, skirstomiesiems skydams ir subskirstymo mazgams, kur reikia patikimo maitinimo keliems moduliniams įrenginiams. Ji puikiai tinka tiek pramonės objektams, tiek komerciniams pastatams, kur svarbi tvarkinga instaliacija ir mažas priežiūros poreikis. Dėl 63 A vardinės srovės ir 400 V darbinės įtampos ji tinka daugeliui standartinių paskirstymo sistemų.

Pagrindinės specifikacijos

• Gamintojas: Eaton
• Modelis: EVG-3PHAS/6MODUL 215640
• Tipas: trifazė šyna
• Laidininko skerspjūvis: 10 mm²
• Jungčių tipas: šakės tipo
• Modulių skaičius: 6 TE
• Vardinė srovė (In): 63 A
• Vardinė darbinė įtampa (Ue): 400 V AC
• Vardinė izoliacijos įtampa (Ui): 500 V
• Atsparumo impulsinei įtampai (Uimp): 4 kV
• Laidininko medžiaga: varis
• Izoliacijos medžiaga: savaiminio gesinimo termoplastas
• Ilgis: 108 mm
• Modulio žingsnis: 18 mm
• Montavimas: ant DIN bėgelio
• Išėjimų skaičius: 6
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinė temperatūra: nuo -25 iki +70 °C
• Standartai: IEC/EN 60947-1, IEC/EN 61439-1

Kaip naudoti?

Šyna montuojama ant DIN bėgelio, o moduliniai įrenginiai uždedami ant jos šakės tipo jungčių. Įsitikinkite, kad įrenginiai atitinka 18 mm žingsnį, ir prijunkite fazinius laidus prie šynos įvadų. Dėl kompaktiško dizaino šyna telpa net ir mažose spintose, o izoliacija apsaugo nuo atsitiktinių trumpųjų jungimų.

Patarimas: prieš montuodami įsitikinkite, kad šynos vardinė srovė ir įtampa atitinka jūsų sistemos poreikius. Naudokite tik sertifikuotus komponentus ir laikykitės gamintojo instrukcijų, kad užtikrintumėte saugų ir ilgaamžį veikimą.
