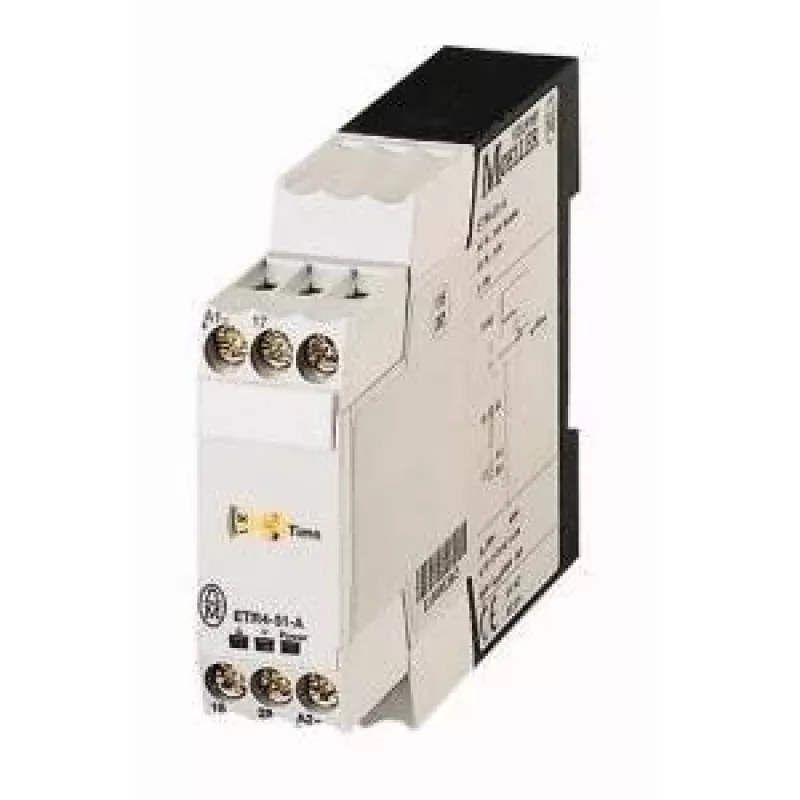

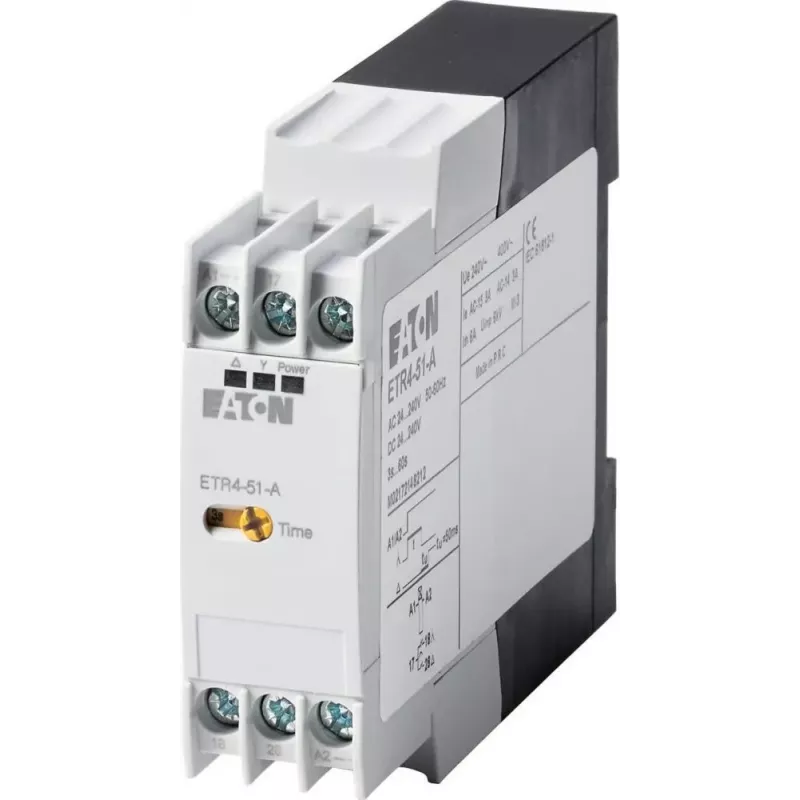

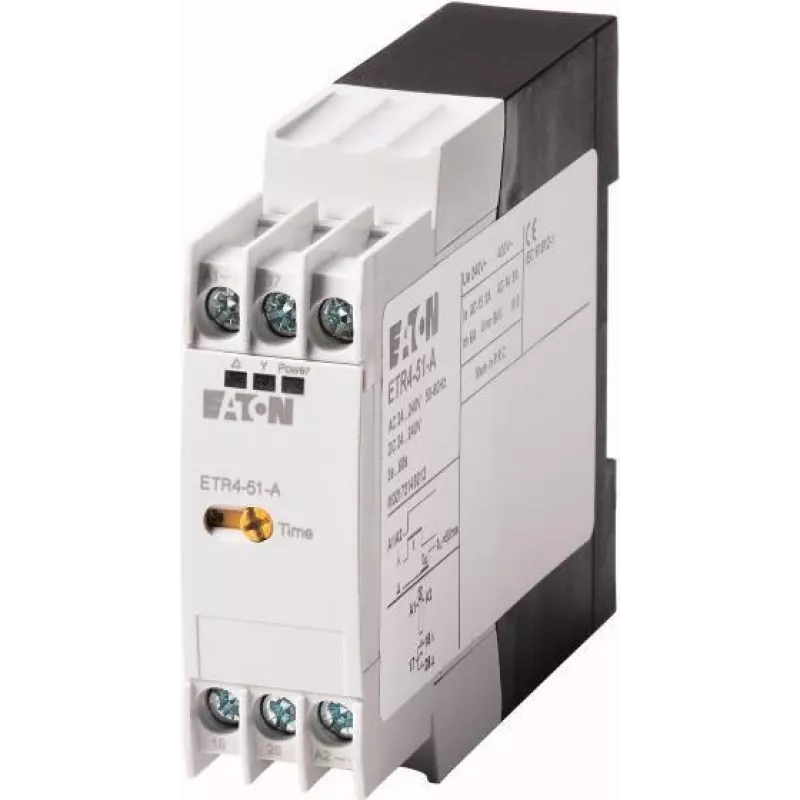

Eaton ETR4-51-A Žvaigždė-tri kampo laiko relė, 24-240V AC/DC, 3-60s, 2 CO, DIN bėgelis 031884

Skirta pramonės automatizavimo inžinieriams ir elektros skydų montuotojams, kuriems reikia patikimo variklių paleidimo sprendimo. Eaton ETR4-51-A žvaigždė-tri kampo laiko relė su plačiu 24–240 V AC/DC maitinimo diapazonu ir fiksuotu 50 ms perėjimo laiku užtikrina tikslų perjungimą variklių paleidimo grandinėse.

Privalumai, svarbūs jūsų darbui

• Žvaigždės laikas reguliuojamas nuo 3 iki 60 sekundžių – lankstus prisitaikymas prie skirtingų variklių
• Fiksuotas 50 ms perėjimo laikas tarp žvaigždės ir trikampio – sumažina srovės šuolius ir apsaugo variklį
• Du perjungimo kontaktai (2 CO), skirti 3 A – patikimas valdymas
• Montavimas ant DIN bėgelio – greitas ir patogus įrengimas skydelyje
• Platus maitinimo įtampos diapazonas 24–240 V AC/DC – tinka įvairioms pramoninėms aplinkoms be papildomų keitiklių

Kam tinka

Ši laiko relė rekomenduojama elektros inžinieriams, projektuojantiems variklių valdymo spintas, techninės priežiūros specialistams, atliekantiems įrangos modernizavimą, ir visiems, kuriems reikia patikimo žvaigždė-tri kampo perjungimo sprendimo. Dėl tvirtos konstrukcijos ir atitikties IEC/EN 61812-1, UL ir CSA standartams ji tinka naudoti reikalaujančiose pramonės šakose.

Pagrindinės specifikacijos

• Maitinimo įtampa: 24–240 V AC/DC
• Išėjimas: 2 perjungimo kontaktai (2 CO)
• Vardinė darbinė srovė: 3 A (AC-15, 230 V; DC-13, 24 V)
• Montavimas: DIN bėgelis (35 mm)
• Jungtys: varžtiniai gnybtai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +60 °C
• Vardinė impulsinė atsparumo įtampa: 4 kV
• Vardinė izoliacijos įtampa: 250 V
• Elektrinis ilgaamžiškumas: 100 000 operacijų
• Mechaninis ilgaamžiškumas: 30 x 10^6 operacijų

Naudojimas

Sumontuokite relę ant 35 mm DIN bėgelio, prijunkite maitinimo įtampą prie atitinkamų gnybtų ir nustatykite reikiamą žvaigždės laiką nuo 3 iki 60 sekundžių. Perėjimo laikas tarp žvaigždės ir trikampio yra fiksuotas 50 ms. Relė automatiškai perjungs variklį iš žvaigždės į trikampį po nustatyto laiko.

Praktiniai patarimai

Rekomenduojama reguliariai tikrinti varžtinių gnybtų priveržimą ir užtikrinti, kad montavimo vieta atitiktų IP20 reikalavimus. Siekiant išvengti trukdžių, laikykitės gamintojo nurodymų dėl laidų tiesimo ir izoliacijos.
