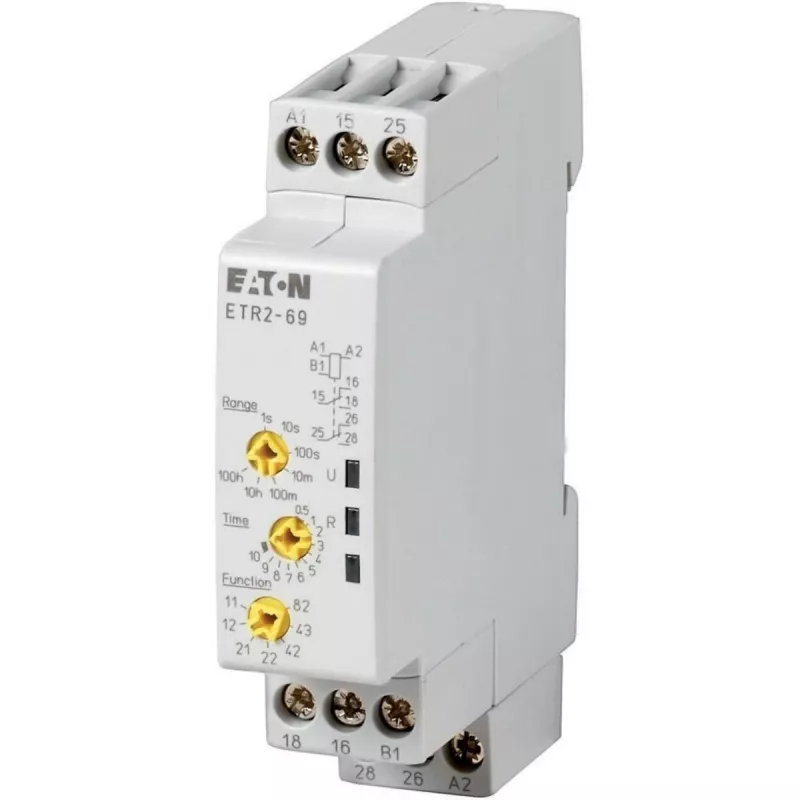

EATON ETR2-69 daugiafunkcis laiko relė 0,5 s–100 h (262689)

Kai reikia patikimo laiko valdymo gamybos linijoje, ši relė tampa standartiniu sprendimu. EATON ETR2-69 su septyniomis pasirenkamomis funkcijomis ir plačiu laiko intervalu nuo 0,05 s iki 100 h leidžia lanksčiai valdyti procesus – nuo trumpų impulsų iki ilgų uždelsimų. Dviejų LED indikatorių dėka būsena matoma iš karto, o 22,5 mm korpusas taupo vietą skydelyje.

Privalumai

• Septynios funkcijos: įjungimo uždelsimas, išjungimo uždelsimas su valdymo įėjimu, simetrinis mirksėjimas su impulsu, simetrinis mirksėjimas su pauze, vienkartinis impulsas priekiniu frontu su valdymo įėjimu, vienkartinis impulsas galiniu frontu su valdymo įėjimu, įjungimo uždelsimas su valdymo įėjimu.
• Platus laiko intervalas: 0,05 s – 100 h (7 diapazonai) – tinka tiek greitiems, tiek ilgiems procesams.
• Maitinimo įtampa 24–240 V AC/DC – universali įvairiems automatikos sprendimams.
• Vienas perjungiamasis kontaktas (SPDT), 3 A esant 230 V AC / 24 V DC, perjungimo galia 750 VA AC, 72 W DC.
• Kompaktiškas 22,5 mm DIN bėgelio korpusas – taupo montavimo vietą.
• Dviejų LED indikatorių diagnostika: vienas rodo maitinimo įtampą, kitas – relės būseną.
• Sraigtiniai gnybtai užtikrina patikimą ir greitą prijungimą.

Kam skirta

• Pramoninės automatikos ir valdymo sistemoms
• Variklių paleidimo sekoms
• Impulsų generavimui ir mirksėjimo signalams
• Laiku valdomam mašinų perjungimui

Pagrindinės specifikacijos

• Funkcijos: 7 (išvardintos aukščiau)
• Laiko intervalas: 0,05 s – 100 h (7 diapazonai)
• Maitinimo įtampa: 24–240 V AC/DC
• Išėjimas: 1 perjungiamasis kontaktas (SPDT), 3 A esant 230 V AC / 24 V DC
• Perjungimo galia: 750 VA AC, 72 W DC
• Montavimas: DIN bėgelis, 22,5 mm plotis
• Gnybtai: sraigtiniai
• Darbinė temperatūra: -25 °C iki +60 °C
• Apsaugos klasė: IP40 korpusas, IP20 gnybtai
• Indikatoriai: LED maitinimo įtampai, LED relės būsenai

Kaip naudoti

Sumontuokite relę ant 22,5 mm DIN bėgelio, prijunkite maitinimo įtampą prie atitinkamų gnybtų ir pasirinkite norimą funkciją bei laiko diapazoną. Dviejų LED indikatorių pagalba galite greitai patikrinti, ar relė veikia tinkamai. Sraigtiniai gnybtai leidžia patikimai prijungti laidus net ir vibracijos sąlygomis.

Patarimas: prieš montuodami įsitikinkite, kad maitinimo įtampa atitinka 24–240 V AC/DC diapazoną. Nustatydami laiką, naudokite smulkųjį reguliavimą – tai padės išvengti netikslumų. Reguliariai tikrinkite gnybtų priveržimą, ypač po ilgesnio veikimo laiko.
