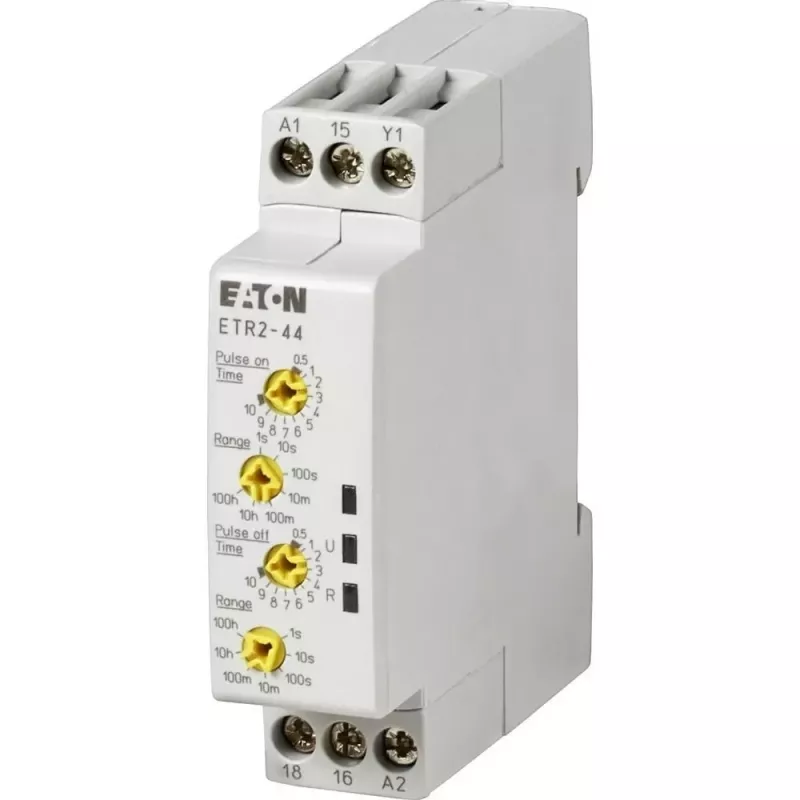

Eaton ETR2-44 daugiafunkcis laiko relė, 7 funkcijos, 0,05 s–100 h, 24–240 V AC/DC, 2 CO 262730

Valdymo spintose, kuriose laiko parametrai kinta nuo sekundės dalių iki kelių parų, Eaton ETR2-44 daugiafunkcė laiko relė leidžia lanksčiai valdyti procesus be papildomų maitinimo šaltinių. Jos maitinimo įtampos diapazonas 24–240 V AC/DC tiesiogiai tinka daugeliui pramoninių grandinių, o septynios pasirenkamos funkcijos ir laiko intervalas nuo 0,05 s iki 100 h užtikrina tikslumą įvairiose automatikos užduotyse.

Privalumai, svarbūs kasdienėje veikloje

• Septynios laiko funkcijos – galite realizuoti vėlinimo įjungimą, išjungimą, impulsų generavimą ir kitus režimus vienu įrenginiu.
• Platus maitinimo diapazonas 24–240 V AC/DC – mažiau atsarginių dalių, paprastesnis projektavimas.
• Laiko nustatymas nuo 0,05 s iki 100 h – tinka tiek greitiems, tiek ilgiems procesams.
• 2 perjungimo kontaktai (CO) – galima valdyti dvi atskiras grandines arba naudoti loginius ryšius.
• Kompaktiškas 22,5 mm korpusas – taupo DIN bėgelio vietą spintoje.

Kam skirta

Ši relė skirta pramonės automatizavimo specialistams, elektros inžinieriams ir techninės priežiūros komandoms, kurioms reikia patikimo laiko valdymo spintose. Ji puikiai tinka maisto pramonėje, vandens valymo įrenginiuose, konvejerių sistemose, apšvietimo valdyme ar bet kur, kur reikalingas tikslus uždelsimas ar periodinis veikimas. Dėl plataus maitinimo diapazono ją galima naudoti tiek su 24 V nuolatinės srovės, tiek su 230 V kintamosios srovės grandinėmis.

Pagrindinės specifikacijos

• Gamintojas: Eaton
• Modelis: ETR2-44
• Prekės kodas: 262730
• Funkcijų skaičius: 7
• Laiko intervalas: 0,05 s – 100 h
• Maitinimo įtampa: 24–240 V AC/DC
• Išėjimo kontaktai: 2 perjungimo (CO)
• Kontaktų apkrova (varžinė): 5 A @ 250 V AC (AC-1)
• Montavimas: DIN bėgelis
• Modulio plotis: 1 modulis (22,5 mm)
• Jungtys: varžtiniai gnybtai
• Darbo temperatūra: -25 °C iki +60 °C
• Apsaugos laipsnis (korpusas): IP40
• Apsaugos laipsnis (gnybtai): IP20
• Laiko reguliavimas: sukamasis potenciometras
• LED indikatoriai: maitinimas, relės būsena
• Valdymo įėjimas: yra (tam tikroms funkcijoms)

Naudojimo patarimai

Montuodami ETR2-44 ant DIN bėgelio, įsitikinkite, kad spintoje pakanka vietos 22,5 mm pločio moduliui. Prijunkite maitinimą prie atitinkamų gnybtų, atsižvelgdami į poliškumą, jei naudojate nuolatinę srovę. Laiko nustatymui naudokite sukamąjį potenciometrą – smulkiam derinimui rekomenduojama naudoti mažą atsuktuvą. LED indikatoriai padės greitai diagnozuoti maitinimo ir relės būseną. Prieš pirmąjį paleidimą patikrinkite, ar pasirinkta funkcija atitinka jūsų grandinės logiką.

Patarimas: jei reikia ilgesnio nei 100 h uždelsimo, naudokite išorinį skaitiklį arba programuojamą loginį valdiklį. ETR2-44 optimaliai išnaudoja savo galimybes trumpesniems intervalams, užtikrindama patikimą perjungimą pramoninėje aplinkoje.
