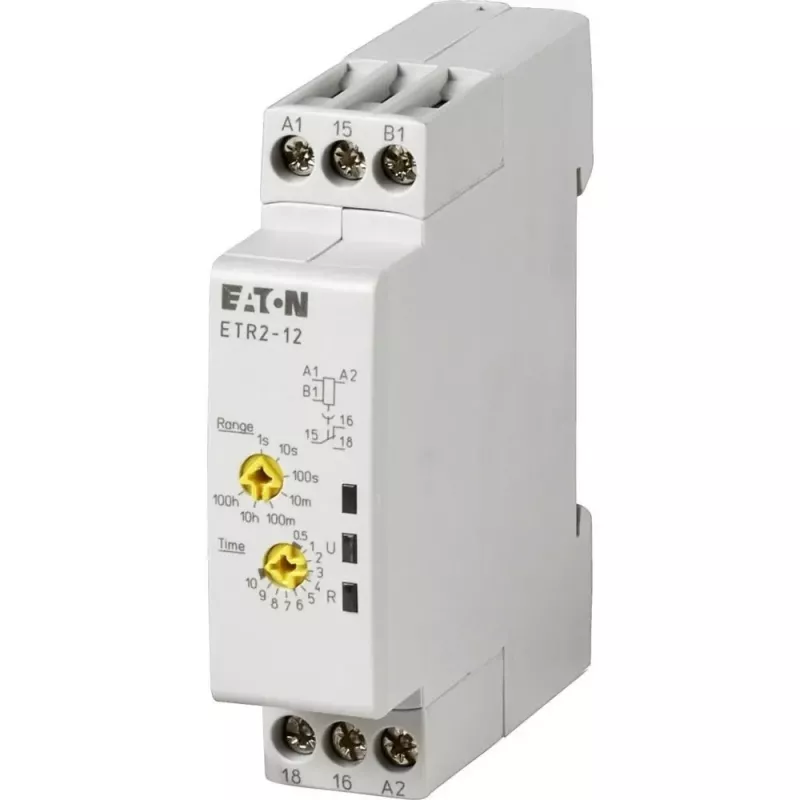

Eaton ETR2-12 daugiafunkcis laiko relė, 24-240V AC/DC, SPDT 262686

Eaton ETR2-12 – tai daugiafunkcis laiko relė, sukurta tiems, kuriems reikia lankstumo ir patikimumo valdymo spintose. Šis kompaktiškas DIN bėgelio modulis siūlo septynias pasirenkamas laiko funkcijas, todėl gali pakeisti kelis atskirus laiko relius, sumažindamas atsargų poreikį ir supaprastindamas projektavimą.

Kam skirta

Elektrikams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia universalaus, vietą taupančio laiko relės valdymo spintose. Platus maitinimo įtampos diapazonas ir daugiafunkciškumas leidžia naudoti tiek 24 V DC, tiek 230 V AC grandinėse be papildomų maitinimo šaltinių.

Pagrindinės savybės

• 7 funkcijos: įjungimo uždelsimas, išjungimo uždelsimas, įjungimo/išjungimo uždelsimas, mirksėjimas, impulso formavimas ir kt.
• Platus maitinimo įtampos diapazonas: 24–240 V AC/DC, 50/60 Hz
• Laiko diapazonas: nuo 0,05 s iki 100 h, pasirenkamas iš 7 intervalų
• 1 perjungiamasis kontaktas (SPDT), vardinė srovė 5 A esant 250 V AC (varžinė apkrova)
• Montavimas ant DIN bėgelio (EN 50022), plotis tik 17,5 mm (1 modulis)
• LED indikatoriai darbinei būsenai ir relės būsenai
• Sraigtiniai gnybtai patikimam prijungimui

Specifikacijos

• Funkcijų skaičius: 7
• Laiko diapazonas: 0,05 s – 100 h (7 pasirenkami intervalai)
• Maitinimo įtampa: 24 – 240 V AC/DC
• Dažnis: 50/60 Hz
• Išėjimo kontaktas: 1 perjungiamasis (SPDT), bekontaktis
• Vardinė perjungimo srovė: 5 A (esant 250 V AC, varžinė apkrova)
• Kontaktų medžiaga: AgNi
• Montavimas: DIN bėgelis (EN 50022)
• Plotis: 17,5 mm (1 modulis)
• Prijungimas: sraigtiniai gnybtai
• Darbinė temperatūra: -25 iki +55 °C
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (korpusas)
• Nustatymo būdas: sukamasis jungiklis/potenciometras
• Indikatoriai: LED darbinei ir relės būsenai

Kaip naudoti

Sumontuokite relę ant DIN bėgelio, prijunkite maitinimo įtampą prie atitinkamų gnybtų ir pasirinkite reikiamą laiko funkciją bei intervalą sukamaisiais jungikliais. LED indikatoriai padės stebėti įrenginio būseną. Prieš prijungdami apkrovą, įsitikinkite, kad kontaktų nominalai atitinka jūsų grandinės reikalavimus.

Patarimas: prieš užsakydami įsitikinkite, kad reikalinga laiko funkcija ir įtampa atitinka jūsų sistemą. Dėl plataus 24–240 V AC/DC maitinimo diapazono ETR2-12 tinka tiek žemos įtampos valdymo grandinėms, tiek 230 V AC sistemoms. Montuodami laikykitės vietinių elektros saugos taisyklių.
