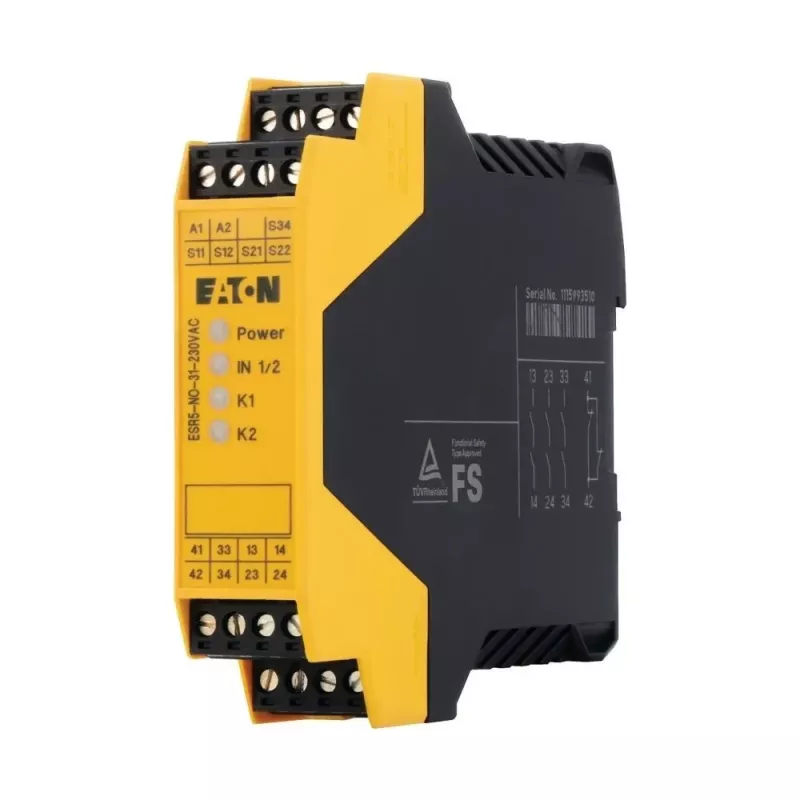

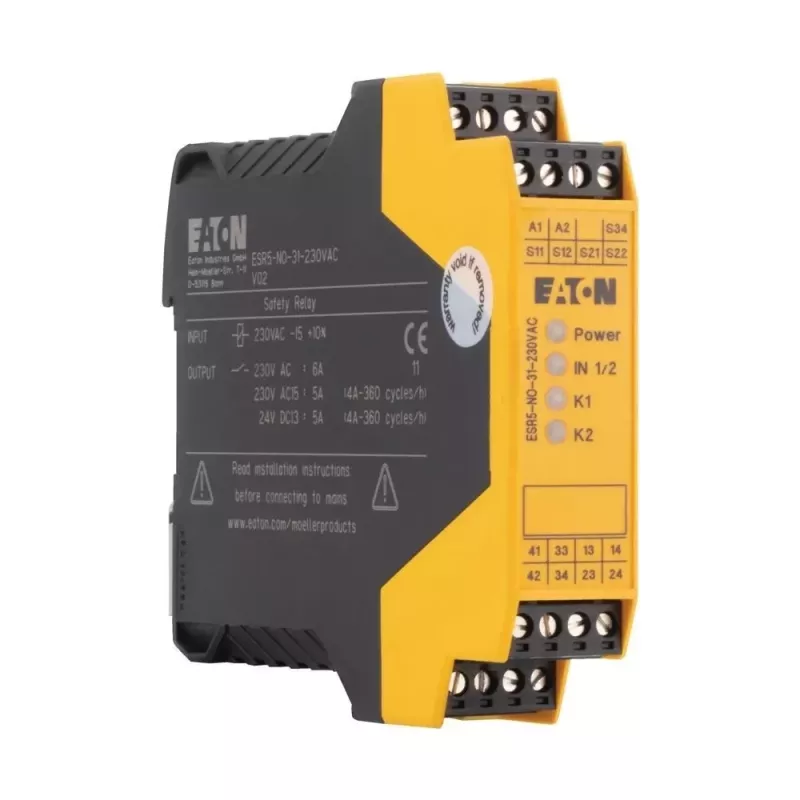

Eaton ESR5-NO-31-230VAC saugos relė, 230V AC, 3 NO saugos kontaktai, 1 NC pagalbinis, DIN bėgelis 119380

Mašinų saugos sistemų projektuotojams ir pramonės automatizavimo inžinieriams, kuriems reikia patikimo sprendimo avarinio sustabdymo ir saugos durų stebėjimui, Eaton ESR5-NO-31-230VAC saugos relė užtikrina aukštą saugos lygį ir patikimą veikimą. Ši relė skirta naudoti valdymo spintose su DIN bėgeliu, o jos kompaktiškas 22,5 mm plotis leidžia taupyti brangią spintos erdvę.

Privalumai

• Kompaktiškas 22,5 mm plotis – efektyvus spintos vietos naudojimas.
• Aukšti saugos įvertinimai iki PLe (EN ISO 13849-1) ir SIL 3 (IEC 61508) – tinka reiklioms saugos aplikacijoms.
• Varžtiniai gnybtai – patikimas ir lengvai atliekamas prijungimas.
• Platus darbinės temperatūros diapazonas nuo -25 iki +60 °C – atsparumas įvairioms aplinkos sąlygoms.
• 1 arba 2 kanalų veikimas su automatiniu arba rankiniu stebimuoju atstatymu – lankstus pritaikymas.

Kam skirta

• Avarinio sustabdymo grandinėms
• Saugos durų stebėjimui
• Šviesos užtvaroms ir saugos jutikliams
• Mašinų saugos sistemoms

Pagrindinės specifikacijos

• Maitinimo įtampa: 230 V AC
• Saugos kontaktai: 3 NO
• Pagalbiniai kontaktai: 1 NC
• Saugos kategorija: iki PLe (EN ISO 13849-1)
• Saugos vientisumo lygis: iki SIL 3 (IEC 61508)
• Atstatymas: automatinis arba rankinis stebimasis
• Montavimas: DIN bėgelis
• Gnybtai: varžtiniai
• Modulio plotis: 22,5 mm
• Darbinė temperatūra: -25 iki +60 °C

Naudojimas

Sumontuokite relę ant DIN bėgelio valdymo spintoje. Prijunkite maitinimo įtampą prie atitinkamų gnybtų. Saugos grandinę junkite prie 3 NO kontaktų, o pagalbinę grandinę – prie 1 NC kontakto. Pasirinkite automatinį arba rankinį stebimąjį atstatymą pagal programos reikalavimus. Prieš eksploataciją patikrinkite, ar laikomasi visų taikomų saugos standartų.

Rekomendacijos

Patikrinkite laidų sujungimą pagal programą ir galiojančius saugos standartus. Įrenkite relę į korpusą, užtikrinantį bent IP54 apsaugą visai sistemai. Reguliariai tikrinkite relės veikimą ir saugos grandinių vientisumą.
