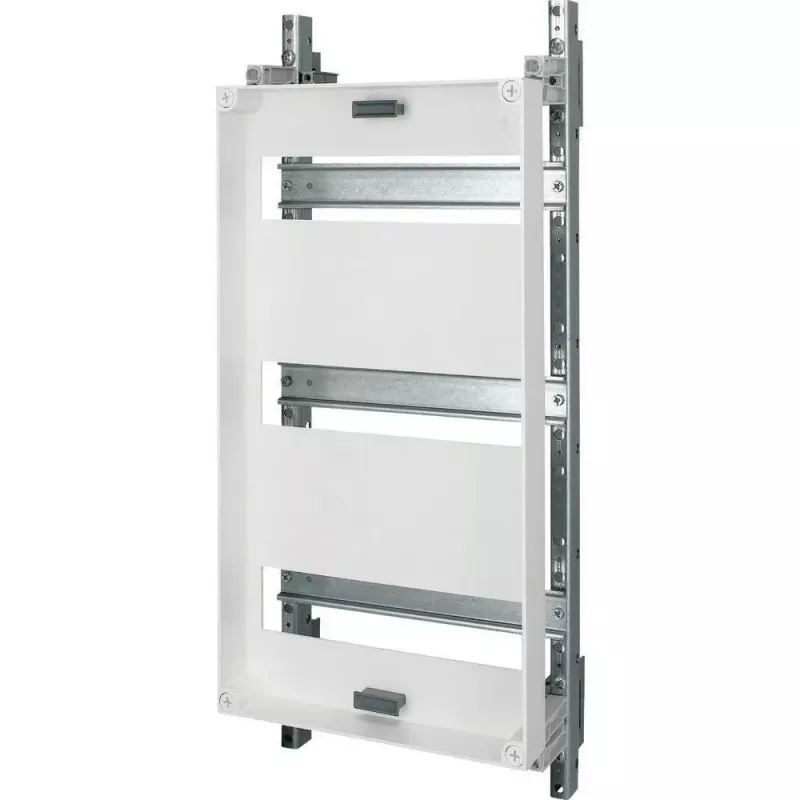

Eaton EP73RG skirstomoji spinta, 3 eilės, 72 moduliai, sieninė, plieninė, baltos spalvos RAL 9016, 143908

Elektrikams ir skydų montuotojams, projektuojantiems gyvenamųjų, komercinių ar lengvosios pramonės objektų elektros skirstymo sistemas, reikalingas patikimas ir tvarkingas sprendimas, užtikrinantis saugų automatinių jungiklių ir kitų apsauginių įtaisų išdėstymą. Eaton EP73RG skirstomoji spinta su vientisu plieniniu korpusu ir milteliniu būdu dažytu paviršiumi atitinka šiuos reikalavimus – tai sieninio montavimo spinta, talpinanti tris eiles modulinių įtaisų (iš viso 72 modulius).

Kam skirta

Ši spinta skirta elektrikams ir skydų surinkėjams, kuriems reikia patikimos, sieninės skirstomosios spintos su trimis DIN bėgiais. Ji tinka įrenginiams, kur reikia sumontuoti tris eiles automatinių jungiklių, liekamosios srovės įtaisų ar viršįtampių apsaugos priemonių.

Pagrindiniai privalumai

• Sieninė skirstomoji spinta
• Trys eilės, kiekvienoje iki 24 modulių (iš viso 72)
• Plieno lakštinė konstrukcija su milteliniu dažymu
• Baltos spalvos RAL 9016 danga
• Nepermatomos plieninės durelės su pasukama spyna ir dvigubu raktu
• Kabelių įvadai per išpjovas viršuje, apačioje ir šonuose
• Pridedami DIN bėgiai ir N/PE gnybtai
• IP40 apsaugos laipsnis ir IK07 atsparumas smūgiams
• Vardinė izoliacijos ir darbinė įtampa: 400 V AC
• Kaitinamosios vielos bandymas: 650 °C

Specifikacijos

• Prekės ženklas: Eaton
• Modelis: EP73RG
• MPN: 143908
• EAN: 4015081404421
• Korpuso tipas: skirstomoji spinta
• Montavimo būdas: sieninis
• Medžiaga: plieno lakštas, miltelinis dažymas
• Spalva: balta RAL 9016
• Eilių skaičius: 3
• Modulių vienoje eilėje: 24
• Bendras modulių skaičius: 72
• Durelių tipas: nepermatomos plieninės
• Užrakto tipas: pasukama spyna su dvigubu raktu
• Apsaugos laipsnis: IP40
• Atsparumas smūgiams: IK07
• Vardinė izoliacijos įtampa: 400 V AC
• Vardinė darbinė įtampa: 400 V AC
• Kaitinamosios vielos bandymas: 650 °C
• Standartai: EN 62208, EN 61439-3
• Kabelių įvadai: viršus, apačia, šonai (išpjovos)
• Pridedami priedai: DIN bėgiai, N/PE gnybtai

Naudojimo patarimai

Montuodami spintą ant sienos, įsitikinkite, kad paviršius lygus ir atlaikys spintos svorį. Po išpjovų padarymo naudokite tinkamas kabelių įvores ar tarpines, kad išlaikytumėte IP40 apsaugos laipsnį. Dvigubo rakto spyna užtikrina tam tikrą apsaugą – laikykite raktą saugioje vietoje. Planuodami įtaisų išdėstymą trijose eilėse, atskirkite maitinimo grandines nuo apšvietimo ar valdymo grandinių, jei to reikia.

Patarimas: prieš montuodami spintą, suplanuokite kabelių įvadų vietas ir įsitikinkite, kad išpjovos atitinka kabelių skersmenis. Naudokite tik standartus atitinkančius priedus, kad išlaikytumėte EN 62208 ir EN 61439-3 atitiktį.
