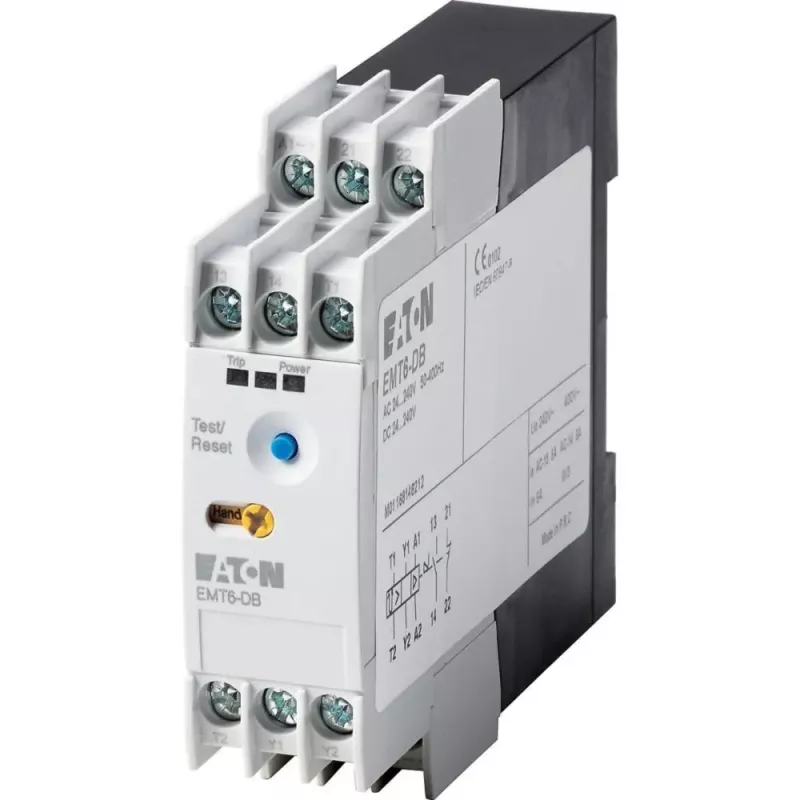

Eaton EMT6-DBK termistorių variklio apsaugos relė, 24-240V AC/DC, 1NO+1NC 066168

Kai variklio apvijos perkyla dėl perkrovos ar aušinimo sutrikimo, termistorių apsaugos relė yra pirmoji gynybos linija. Eaton EMT6-DBK (066168) stebi PTC termistorius, įmontuotus variklio apvijose, ir laiku išjungia variklį, kol neįvyko nepažeidžiama žala. Ši relė skirta profesionaliems elektrikams ir pramonės įmonėms, kurioms reikia patikimo, ilgaamžio sprendimo.

Kodėl verta rinktis EMT6-DBK

• Plačios maitinimo įtampos diapazonas 24-240V AC/DC – tinka įvairiems valdymo grandinėms be papildomų keitiklių.
• Dviejų kontaktų konfigūracija 1NO+1NC leidžia vienu metu siųsti signalą į valdymo sistemą ir įvykdyti avarinį išjungimą.
• Automatinis atstatymas – suveikus apsaugai, relė pati grįžta į pradinę būseną, kai termistoriaus varža nukrenta iki saugaus lygio.
• LED indikatorius aiškiai parodo gedimo būseną, todėl diagnostika užima mažiau laiko.
• Galima nuosekliai sujungti iki 6 PTC termistorių – vienas įrenginys apsaugo visą variklių grupę.

Techninė specifikacija

• Gaminio tipas: termistorių variklio apsaugos relė
• Valdymo įtampa: 24-240V AC/DC
• Kontaktai: 1NO+1NC
• Vardinė darbinė srovė: 3 A (AC-15, 230V), 1 A (DC-13, 24V)
• Montavimas: DIN bėgelis (EN 60715)
• Apsaugos laipsnis: IP40 (korpusas), IP20 (gnybtai)
• Aplinkos temperatūra: -25°C iki +60°C
• Suveikimo varža: apie 3,4 kΩ, atstatymo – apie 1,65 kΩ
• Gnybtų tipas: varžtiniai
• Vardinė impulsinė atsparumo įtampa: 4000 V

Kaip naudoti

Sumontuokite relę ant DIN bėgelio elektros spintoje. Prijunkite PTC termistorius prie tam skirtų gnybtų – galima jungti nuosekliai iki 6 vienetų. Maitinimo įtampą 24-240V AC/DC prijunkite prie atitinkamų gnybtų. Kontaktus 1NO ir 1NC sujunkite su valdymo grandine: NO kontaktas gali būti naudojamas signalizacijai, NC – variklio išjungimui. Įsitikinkite, kad laikomasi vietinių elektros saugos taisyklių.

Kam tinka

Ši relė skirta pramonės įmonėms, techninės priežiūros specialistams ir elektrikams, kurie projektuojia, montuoja ar prižiūri variklių valdymo sistemas. Ji puikiai tinka ten, kur reikalinga patikima apsauga nuo perkaitimo: siurbliai, ventiliatoriai, konvejeriai, kompresoriai ir kiti elektros varikliai.

Patarimas: prieš montuodami patikrinkite, ar termistorių varža atitinka relės suveikimo slenkstį (apie 3,4 kΩ). Reguliariai tikrinkite LED indikatorių – jis padės anksti aptikti perkaitimo požymius. Visada laikykitės gamintojo nurodymų ir vietinių saugos reikalavimų.
